18Cr12MoVNbN（2Cr12MoVNbN）不(bu)銹鋼是馬氏體不銹耐熱鋼，是在21Cr12MoV（2Cr12MoV）鋼的基礎適當增加Nb和N而形成的鋼，由于Nb和N的加入，鋼的強度和耐蝕性有所提高，而且鈮可提高鋼的高溫蠕變斷裂強度。該鋼可用來制造高溫結構零件，如汽輪機葉片、盤、葉輪軸、螺栓等。

一、化學(xue)成分

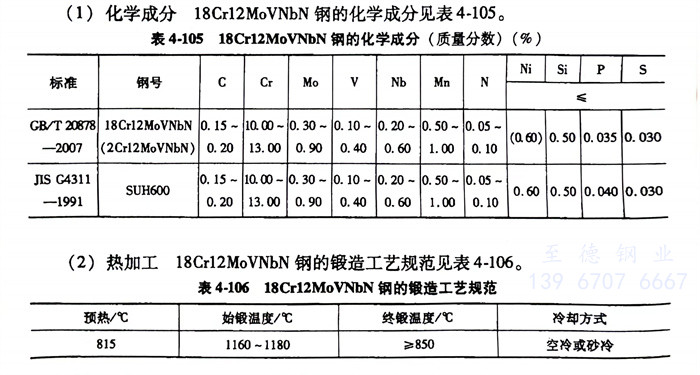

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹鋼的化學成分見表4-105。

二(er)、熱加工

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹鋼的鍛造工藝規范見表4-106。

三、預備熱處理

  預備(bei)熱處理的過程如(ru)下：

    1. 軟化退火：750～800℃，爐冷。

    2. 完全(quan)退火：850～900℃，爐冷，硬度≤269HBW。

四(si)、淬火及回(hui)火

   淬火溫度(du)1100～1170℃，油冷(leng)(leng)或(huo)空冷(leng)(leng)；回(hui)火溫度(du)600℃以上，空冷(leng)(leng)，硬度(du)≤321HBW。

五、力學性能(neng)

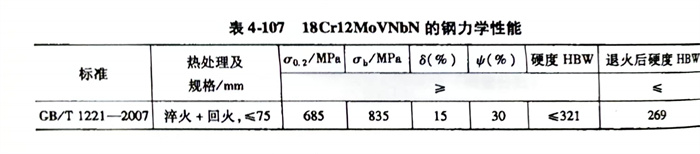

   18Cr12MoVNbN（2Cr12MoVNbN）SUH600不銹(xiu)鋼的(de)力學性能見表4-107。
