15Cr12WMoV（1Cr12WMoV）不銹(xiu)鋼是含鉻、鉬、鎢、釩的馬氏體不銹耐(nai)熱鋼，具有較高的熱強性，良好的減振性及組織穩定性，并具有較高的持久強度和持久塑性，工藝性能良好。用于制造透平機葉片、緊固件、轉子及輪盤和580℃以下汽輪機葉片、燃汽輪機葉片等。

一、化學(xue)成(cheng)分

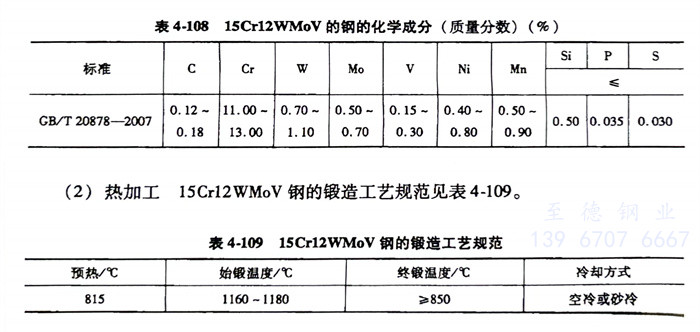

   15Cr12WMoV（1Cr12WMoV）不銹鋼的化學成分(fen)見表4-108。

二、熱加工

   15Cr12WMoV（1Cr12WMoV）不銹鋼(gang)的鍛造工藝規范見表(biao)4-109。

三、預(yu)備(bei)熱處理

  預備熱處(chu)理的過程如(ru)下：

    1. 軟化退火：750～800℃，緩(huan)冷。

    2. 完全退火：850～900℃，緩冷。

四(si)、淬(cui)火(huo)及回火(huo)

   淬火溫(wen)度為1000～1050℃，油冷(leng)(leng)；回(hui)火溫(wen)度為680～700℃，空冷(leng)(leng)或油冷(leng)(leng)。

五(wu)、力學性能

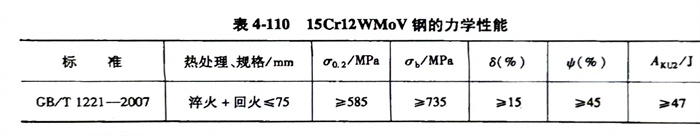

   15Cr12WMoV（1Cr12WMoV）不銹鋼的力學性能見表4-110。
