80Cr20Si2Ni（8Cr20Si2Ni）SUH4不(bu)銹鋼(gang)是含鉻、硅、鎳的馬氏體不銹耐熱(re)鋼，經淬火、回火后有較高的硬度和耐磨性、淬透性較好，并有較好的耐蝕性。適宜制作以耐磨性為主的進氣閥、排氣閥和閥座等。

一、化學成分

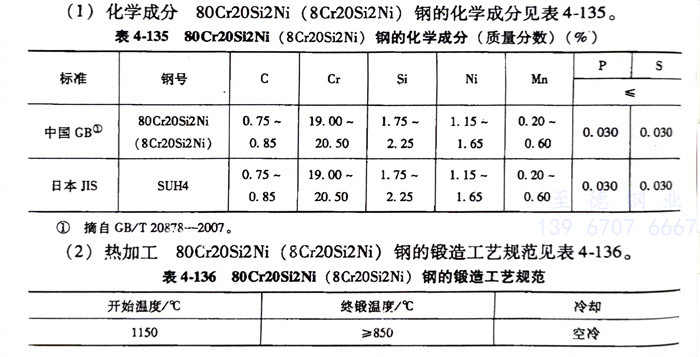

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的(de)化學成分見表(biao)4-135。

二(er)、熱加(jia)工

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的鍛造工藝規范見表(biao)4-136。

三、預備熱處理(li)

   退(tui)火溫度為800～900℃，緩冷(leng)(leng)或爐(lu)冷(leng)(leng)至(zhi)720℃后空冷(leng)(leng)≤321HBW。

四(si)、淬火及回火

   淬火溫(wen)度(du)為(wei)(wei)1030～1080℃，油冷(leng)(leng)；回火溫(wen)度(du)為(wei)(wei)700～800空(kong)冷(leng)(leng)，硬度(du)≥262HBW。

五、力學性能

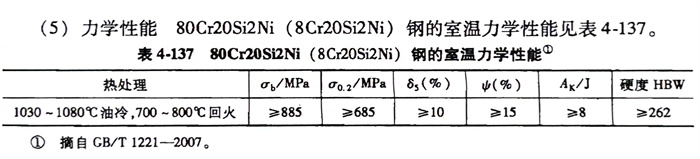

   80Cr20Si2Ni（8Cr20Si2Ni）SUH4不銹鋼的室溫(wen)力學性(xing)能見表4-137。
