一、產品(pin)結構

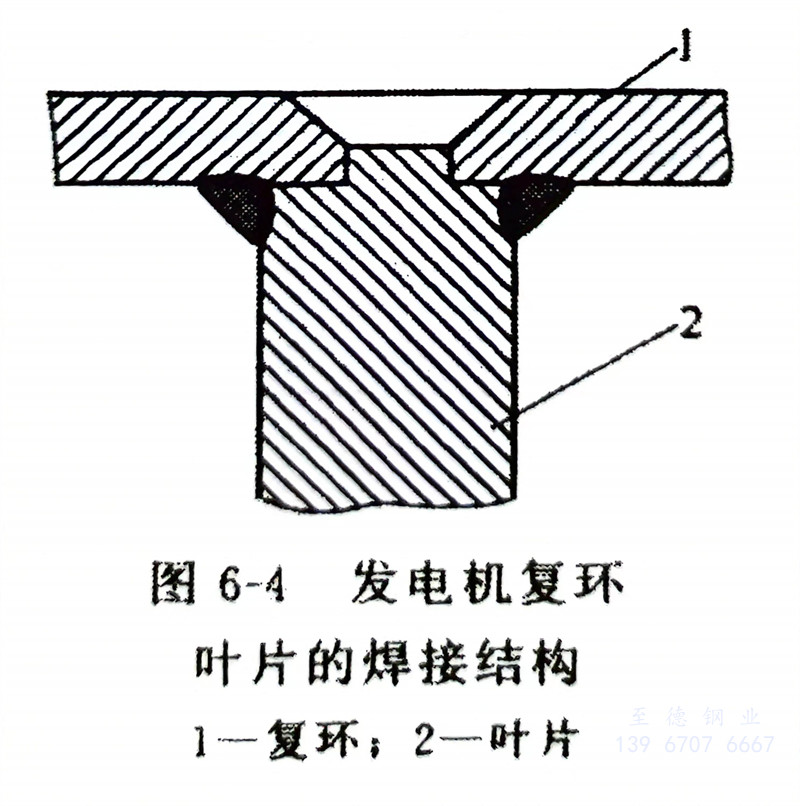

  圖6-4為發電機復環葉片的焊接結構。其復環材質為2Cr13，葉片為1Cr13，均為馬氏體不銹鋼。

二、焊接工藝

   ①. 焊(han)前預熱，溫度(du)為250～300℃。

   ②. 選(xuan)用A207（E316型(xing)）焊條，其直徑(jing)為＄3.2mm。

   ③. 在引弧(hu)板上引弧(hu)，待電(dian)弧(hu)穩定(ding)后引入待焊處，采用短(duan)弧(hu)焊，收(shou)弧(hu)時要(yao)填(tian)滿弧(hu)坑，減少弧(hu)坑裂(lie)紋，并使焊縫與母材金屬呈圓滑過(guo)渡。

   ④. 焊(han)(han)后(hou)為防止焊(han)(han)件的變(bian)形和開裂，需進行回火(huo)熱(re)處理(li)來消除焊(han)(han)接殘(can)余應力(li)。回火(huo)溫度為700℃，保溫30min，然后(hou)空冷。

   ⑤. 用(yong)超聲(sheng)波探傷儀對焊(han)縫(feng)內部進(jin)行(xing)檢測，發現有(you)超標焊(han)接(jie)缺陷時(shi)，應(ying)立(li)即返(fan)修。補焊(han)工藝(yi)(yi)與焊(han)接(jie)工藝(yi)(yi)相同，直至(zhi)合格為止。
