06Cr18Ni11Ti 、0Cr18Ni10Ti、321不銹鋼是在0Cr18Ni9不銹(xiu)鋼(gang)的基礎上加入適量鈦的奧氏體不銹鋼，具有較高的抗晶間腐蝕能力。該鋼在各種狀態下都能保持穩定的奧氏體組織，在強磁場中不產生磁感應，并具有良好的冷熱加工性能和焊接性。該鋼具有良好的耐蝕性。適宜制造產生抗磁性塑料模具、耐酸設備和耐酸設備襯里以及要求高耐蝕性的塑料模具和結構件。由于該鋼的硬度較低，為提高工件的耐磨性，可進行滲氮處理。

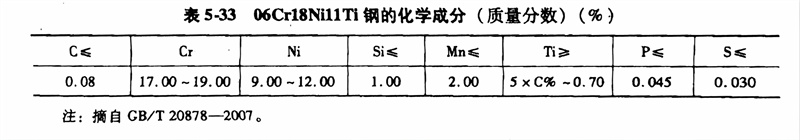

（1）化(hua)學成分： 06Cr18Ni11Ti 、0Cr18Ni10Ti、321不銹鋼的化學成分見表5-33。

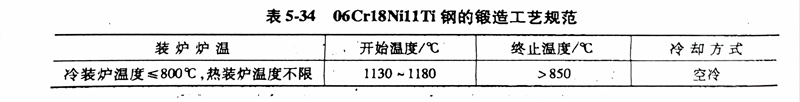

（2）熱(re)加工(gong)： 06Cr18Ni11Ti 、0Cr18Ni10Ti、321不銹鋼鍛造工藝規范見表5-34。

      由于06Cr18Ni11Ti 、0Cr18Ni10Ti、321不銹(xiu)鋼的導熱性差，鋼應均勻加熱。鍛軋時宜選用較大的壓下量和高的終鍛軋溫度，以獲得較好的力學性能和減小形成裂紋的可能性。

（3）預備熱處理(li)： 預(yu)備熱處理的過程如下：

      a. 冷拉(la)坯(pi)料退火：970℃，水冷。

      b. 冷拉(la)材中(zhong)間退火：850℃，水(shui)冷。

      c. 消除(chu)加工(gong)應力退(tui)火：300～350℃，保溫1～21，空(kong)冷(leng)。

（4）固溶、時效處(chu)理(li)固溶處(chu)理(li)：1050～1150℃，水冷，獲得奧(ao)氏(shi)體(ti)(ti)組織；時效處理(li)：800℃×10h或700℃×20h，獲得奧(ao)氏(shi)體(ti)(ti)＋碳化(hua)物(wu)組織。

（5）力學性能： 06Cr18Ni11Ti 、0Cr18Ni10Ti、321不(bu)銹鋼的室溫力學性(xing)能見表5-35。

（6）焊接： 06Cr18Ni11Ti 、0Cr18Ni10Ti、321不銹鋼焊(han)接(jie)性良好。焊(han)接(jie)在300℃以下工作(zuo)的0Cr18Ni10Ti時采用A107、A002。

（7）耐蝕性(xing)：采用國家標準(zhun)試驗方法測試的耐蝕性見表5-36。

   06Cr18Ni11Ti 、0Cr18Ni10Ti、321不銹鋼焊后產生晶間腐蝕的傾向，后來發展了超低碳 022Cr19Ni10（00Cr19Ni10）不銹鋼，三種鋼號的相對耐腐蝕性為：12Cr18Ni9Ti＜06Cr18Ni11Ti≤022Cr19Ni10。由于鋼種的強度與碳含量有關，它們之間的強度趨向完全相反。
