06Cr19Ni10N(0Cr19Ni9N)不銹鋼是奧氏體型不(bu)銹(xiu)鋼,是在06Cr19Ni10(0Cr18Ni9)鋼的基礎上適當添加氮,不僅能防止塑性降低,而且能提高鋼的強度和加工硬化傾向,改善鋼的耐點蝕和耐晶間腐蝕性,使材料的厚度減少,部件重量減輕,可用于有一定耐蝕要求、又要具有一定強度的設備和結構件。


   022Cr19Ni10N(00Cr18Ni10N)不銹鋼(gang)(gang)是06Cr19Ni10N(0Cr18Ni9N)不銹鋼(gang)(gang)的超低碳奧(ao)氏體不銹鋼(gang)(gang)。由于(yu)06Cr19Ni10N(0Cr18Ni9N)不銹鋼(gang)(gang)在450~900℃加熱后,耐晶(jing)間腐蝕性能(neng)明顯下降,因此對于(yu)焊(han)接設備構件,推薦選用022Cr19Ni10N(00Cr18Ni10N)不銹鋼(gang)(gang)。

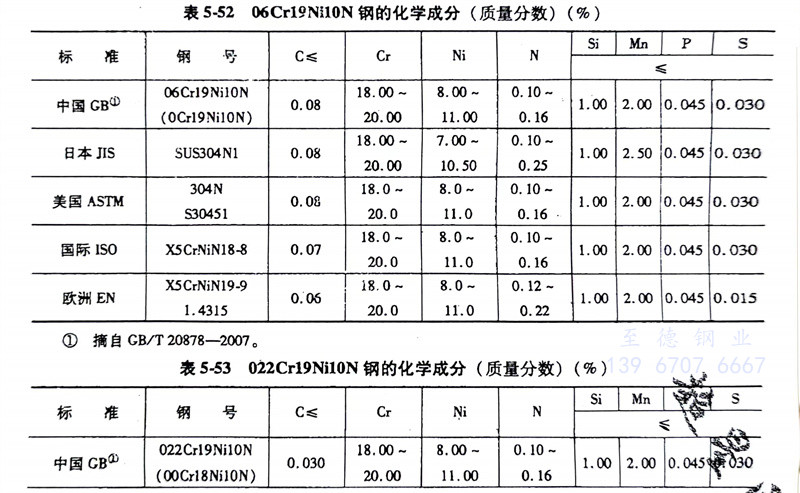

(1)化學成(cheng)分: 06Cr19Ni10N 鋼(gang)和022Cr19Ni10N不銹鋼(gang)的化學成(cheng)分見表5-52和表5-53。

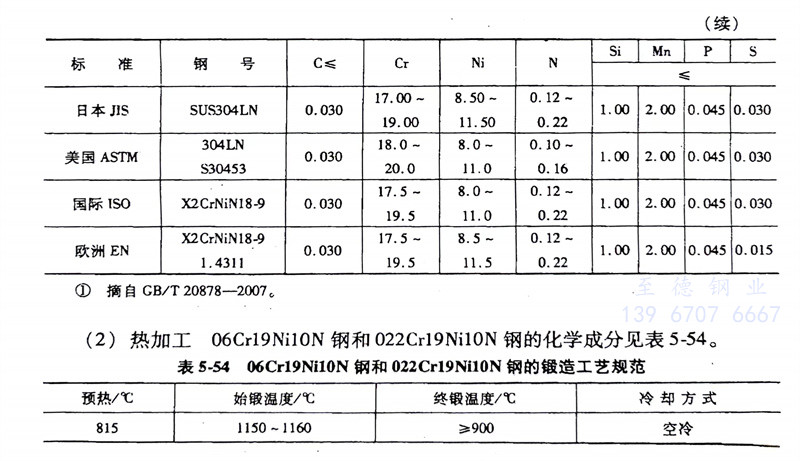

(2)熱加工: 06Cr19Ni10N鋼和022Cr19Ni10N不銹(xiu)鋼的化學成分見表5-54。


(3)預備熱處理: 預備熱(re)處(chu)理(li)的過程如下(xia):


        a. 消除加工應力退火:300~350℃,保(bao)溫·1~2h,空冷。


        b. 消(xiao)除加工硬化退火(huo):750~850℃,保溫1~3h,快(kuai)冷。


(4)固溶(rong)熱處理(li): 1010~1150℃,快冷(leng),硬(ying)度≤217HBW。

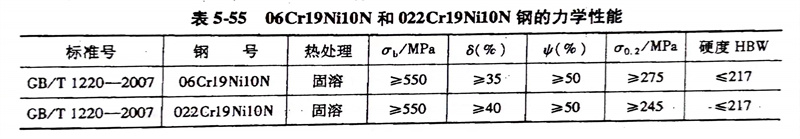

(5)力學性能: 06Cr19Ni10N 鋼(gang)和022Cr19Ni10N不銹鋼(gang)的力學性能見表5-55。
