06Cr19Ni10N 不銹鋼和022Cr19Ni10N 不(bu)銹鋼(gang)均是在其各自不含氮的鋼的基礎上發展起來的，保留了各自相應不含氮鋼種的耐蝕性能特點。氮的加入提高了強度和加工硬化傾向，而塑韌性仍維持在高的水平。氮的加入還改善了某些方面的耐蝕性，特別是耐點蝕、縫隙腐(fu)蝕和晶間腐蝕(shi)性能。

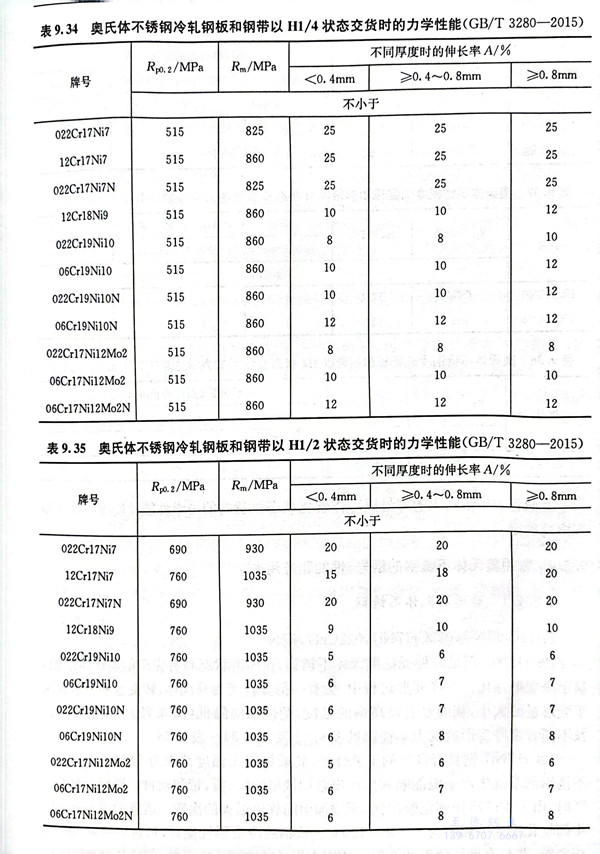

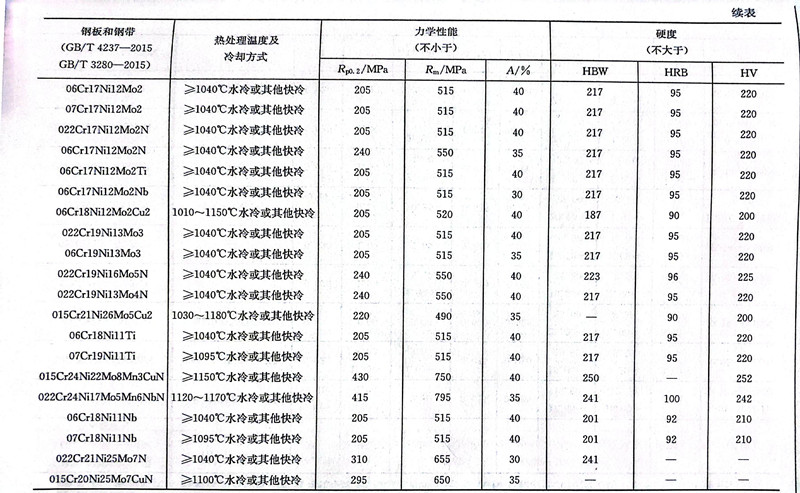

  06Cr19Ni10N 不銹(xiu)鋼(gang)(gang)(gang)和022Cr19Ni10N 不銹(xiu)鋼(gang)(gang)(gang)固(gu)溶態及(ji)冷變(bian)形(xing)H1/4和H1/2狀(zhuang)態的(de)(de)(de)力學(xue)性(xing)(xing)能見(jian)表9.12、表9.34及(ji)表9.35。圖9.74所示(shi)為冷變(bian)形(xing)對(dui)06Cr19Ni10N鋼(gang)(gang)(gang)力學(xue)性(xing)(xing)能的(de)(de)(de)影響，并與不含氮的(de)(de)(de)06Cr19Ni10鋼(gang)(gang)(gang)進行的(de)(de)(de)對(dui)比。適宜的(de)(de)(de)固(gu)溶處理溫度為1010～1120℃，水冷，細(xi)、薄件可以(yi)空(kong)冷，焊(han)(han)(han)接性(xing)(xing)能與相應(ying)的(de)(de)(de)不含氮鋼(gang)(gang)(gang)一樣良(liang)好。022Cr19Ni10N鋼(gang)(gang)(gang)焊(han)(han)(han)后無需熱(re)處理。06Cr19Ni10N鋼(gang)(gang)(gang)由于(yu)碳(tan)含量較高(gao)，在經過焊(han)(han)(han)接或(huo)在450～900℃加(jia)熱(re)后，會出(chu)現鉻(ge)碳(tan)化(hua)物沿晶界的(de)(de)(de)沉淀，其(qi)耐蝕(shi)性(xing)(xing)特別(bie)是(shi)耐晶間(jian)腐蝕(shi)性(xing)(xing)能將明顯(xian)下降。因此，對(dui)于(yu)經受敏化(hua)的(de)(de)(de)材料(liao)應(ying)再經固(gu)溶處理以(yi)恢復(fu)其(qi)耐蝕(shi)性(xing)(xing)。對(dui)于(yu)焊(han)(han)(han)接設備和構件，推薦采用(yong)超(chao)低碳(tan)的(de)(de)(de)022Cr19Ni10N鋼(gang)(gang)(gang)。

  06Cr19Ni10N 不(bu)(bu)(bu)銹鋼(gang)(gang)和022Cr19Ni10N 不(bu)(bu)(bu)銹鋼(gang)(gang)的(de)熱加(jia)工(gong)(gong)性良好，與不(bu)(bu)(bu)含(han)氮鋼(gang)(gang)相比(bi)，變形抗力稍(shao)大；各種冷成形加(jia)工(gong)(gong)容易進行，與不(bu)(bu)(bu)含(han)氮鋼(gang)(gang)基本相同，只是(shi)變形抗力稍(shao)大。以冷加(jia)工(gong)(gong)態供應(ying)(ying)產品的(de)消(xiao)除應(ying)(ying)力退火(huo)工(gong)(gong)藝為(wei)250～450℃加(jia)熱，保溫2～4h。這類含(han)氮鋼(gang)(gang)可應(ying)(ying)用于各相應(ying)(ying)不(bu)(bu)(bu)含(han)氮鋼(gang)(gang)的(de)應(ying)(ying)用場合，同時可承(cheng)受更重的(de)負荷(he)，因(yin)此(ci)可減少材料消(xiao)耗。

 至(zhi)德(de)鋼業，我們根(gen)據(ju)您的實際需求，給(gei)出參考(kao)建議，為您提供高性價比的不銹鋼管道及(ji)配件。
