蝶板是蝶閥的啟閉件，根據蝶板的安裝結構，蝶閥可分為杠桿式、垂直板式與斜板式三種形式。

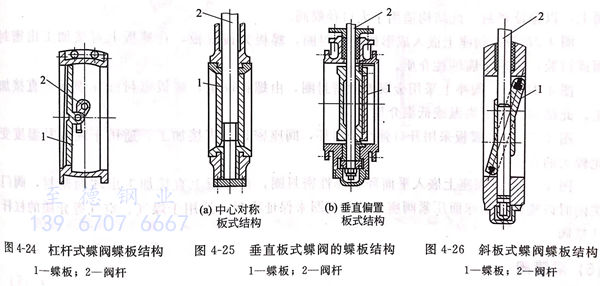

1. 杠(gang)桿式蝶閥（見圖(tu)4-24)
其閥(fa)桿(gan)與蝶板(ban)啟(qi)(qi)閉方向成90°水平安(an)裝，利(li)用杠桿(gan)機構帶動蝶板(ban)作(zuo)旋(xuan)轉(zhuan)運動來啟(qi)(qi)閉通道。開(kai)啟(qi)(qi)時蝶板(ban)平移與閥(fa)體脫離接觸，然后作(zuo)旋(xuan)轉(zhuan)運動，密封(feng)面不易磨損，密封(feng)性能好(hao)，但結(jie)構較(jiao)復雜(za)，啟(qi)(qi)閉力矩大。
2. 垂(chui)直板式蝶(die)閥（見圖4-25)
其閥(fa)桿與(yu)蝶(die)(die)板(ban)(ban)(ban)的徑向(xiang)(xiang)中心(xin)同軸，在(zai)閥(fa)內(nei)垂直放置(zhi)(zhi)。圖(tu)(tu)4-25(a)為中心(xin)對稱板(ban)(ban)(ban)式(shi)(shi)結(jie)(jie)構，閥(fa)桿從蝶(die)(die)板(ban)(ban)(ban)的徑向(xiang)(xiang)中心(xin)穿過，采用(yong)緊配合或固定銷(xiao)與(yu)蝶(die)(die)板(ban)(ban)(ban)固定。這種結(jie)(jie)構阻流(liu)面積較(jiao)小，但(dan)(dan)密(mi)封(feng)面易磨損，密(mi)封(feng)性能較(jiao)差(cha)，一般只用(yong)于調節流(liu)量。圖(tu)(tu)4-25(b)為垂直偏置(zhi)(zhi)板(ban)(ban)(ban)式(shi)(shi)結(jie)(jie)構，閥(fa)桿與(yu)蝶(die)(die)板(ban)(ban)(ban)雖垂直放置(zhi)(zhi)，但(dan)(dan)蝶(die)(die)板(ban)(ban)(ban)密(mi)封(feng)圏和(he)閥(fa)座密(mi)封(feng)圈都偏離閥(fa)桿中心(xin)線，位于閥(fa)桿的一側。偏置(zhi)(zhi)結(jie)(jie)構使(shi)有效流(liu)通(tong)面積減(jian)小，流(liu)阻增大(da)，但(dan)(dan)密(mi)封(feng)性能好，加工(gong)維修方(fang)便，是目(mu)前(qian)廣泛采用(yong)的一種形式(shi)(shi)。
3. 斜板式蝶閥（見圖4-26)
其閥(fa)桿垂直放(fang)置，而蝶板(ban)則傾斜放(fang)置。其密封(feng)(feng)性(xing)能(neng)好，但閥(fa)座密封(feng)(feng)圈的傾角加工和維修困(kun)難，有效流通面積小，流阻較大。
4. 蝶(die)閥(fa)的密封結(jie)構

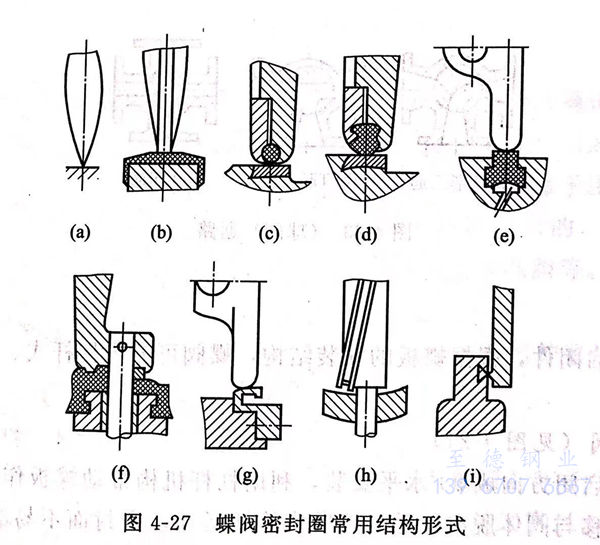

蝶(die)板與閥(fa)座的(de)密封(feng)是蝶(die)閥(fa)密封(feng)性(xing)能的(de)關鍵。蝶(die)閥(fa)密封(feng)圈(quan)常用(yong)結(jie)構形式如圖4-27所示(shi)。
圖4-27(a),蝶板與閥座(zuo)的(de)密封面是在本體上直接加(jia)工或堆焊耐磨、耐蝕材料后加(jia)工出來的(de)，用于調節流量或壓力的(de)蝶閥。
圖4-27(b),在閥體內襯(chen)非(fei)金屬材料，蝶板可(ke)用耐腐蝕材料，也可(ke)襯(chen)非(fei)金屬材料作密封面，適(shi)用于(yu)輸送腐蝕性介質(zhi)的(de)蝶閥。
圖(tu)4-27(c),閥座密封(feng)圈(quan)嵌入閥體(ti)斜口(kou)，是經精密加工的(de)硬質材料。蝶板上采用(yong)O形橡膠圈(quan)，通過壓(ya)板上螺栓的(de)旋(xuan)緊(jin)程度，調(diao)節O形圈(quan)的(de)變形量來(lai)保證密封(feng)，可(ke)用(yong)于截斷或調(diao)節流量的(de)蝶閥。
圖4-27(d),閥座密(mi)封(feng)圈也是嵌入(ru)閥體斜(xie)口的精密(mi)加(jia)工材料，蝶板上采用(yong)燕尾槽(cao)橡膠密(mi)封(feng)圈，可(ke)用(yong)壓板螺栓來(lai)調節燕尾膠圈的變形量來(lai)保證(zheng)密(mi)封(feng)。可(ke)用(yong)于截斷或調節流量的蝶閥。
圖(tu)4-27(e),閥(fa)(fa)座(zuo)上(shang)嵌(qian)入T形密(mi)(mi)(mi)(mi)封(feng)圈(quan)，并(bing)附(fu)設充氣(qi)槽。蝶板(ban)密(mi)(mi)(mi)(mi)封(feng)面在(zai)蝶板(ban)上(shang)直接加工(gong)，在(zai)蝶板(ban)到(dao)達(da)關閉位置后，由(you)充氣(qi)孔充氣(qi)加壓，閥(fa)(fa)座(zuo)密(mi)(mi)(mi)(mi)封(feng)圈(quan)由(you)充氣(qi)壓力壓緊(jin)在(zai)蝶板(ban)密(mi)(mi)(mi)(mi)封(feng)面上(shang)，以(yi)保證(zheng)密(mi)(mi)(mi)(mi)封(feng)。此(ci)結(jie)構適用于大口徑蝶閥(fa)(fa)。
圖4-27(f),閥座上(shang)嵌入成形橡膠密(mi)(mi)封圈，蝶(die)板(ban)為偏置(zhi)板(ban)，在蝶(die)板(ban)上(shang)直(zhi)接(jie)加工出(chu)密(mi)(mi)封面(mian)或襯膠，適用于腐蝕性介質。
圖4-27(g),閥座(zuo)上采用金屬(shu)彈性密封(feng)圈(quan)，由螺釘固定，蝶(die)板密封(feng)面在(zai)蝶(die)板上直接加(jia)工。此(ci)結構適用于(yu)高溫或低溫介質。
圖(tu)4-27(h),蝶板(ban)采(cai)用(yong)開口彈性密封(feng)環，閥(fa)座密封(feng)面直接加工(gong)。適用(yong)于高溫(wen)及溫(wen)度變化較大(da)的(de)介質(zhi)。
圖(tu)4-27(i),閥座上嵌入平面(mian)(mian)環狀彈性(xing)密(mi)封圈(quan)，在(zai)蝶板(ban)上直接加工出(chu)球面(mian)(mian)密(mi)封，閥門關閉時以蝶板(ban)上的球面(mian)(mian)壓(ya)緊閥座上的密(mi)封圈(quan)來保證密(mi)封。適用于煤氣、空氣等介質(zhi)的杠桿(gan)式蝶閥。
