銹層的穩定化狀況，雖然可以根據銹層的色調、致密性、黏附性等用肉眼進行診斷，可是缺乏定量性、客觀性。經常使用的方法是鐵銹試驗。把含有JIS H8617“鍍鎳及鍍鎳鉻”的附屬書3中規定的試驗液（把黃血鹽10g、赤血鹽10g、氯化鈉60g在水中溶解后稀釋到1L)的濾紙粘貼在用鋼絲刷除去浮銹的耐候鋼表面上，在濾紙上生成了由巢通過腐蝕產生的Fe2+藍色斑點，根據它的分布和數量進行判斷。這種方法相當于巢分布的檢查。

 鐵(tie)銹試(shi)驗(yan)(yan)在(zai)現場容易(yi)(yi)使用，而且不(bu)需要特別的(de)器具和測定儀器，所(suo)以簡便易(yi)(yi)行，可是在(zai)腐蝕過度生成(cheng)了厚層銹的(de)表(biao)面上，試(shi)驗(yan)(yan)液不(bu)容易(yi)(yi)使巢的(de)部位發生腐蝕，所(suo)以斑點減(jian)少(shao)，容易(yi)(yi)得出好像銹層已經充分地進行了穩定化那樣的(de)錯誤(wu)結(jie)論(lun)。

 岡田(tian)等以解釋(shi)銹層(ceng)(ceng)結構為目的(de)(de)(de)，把最(zui)初進行的(de)(de)(de)銹層(ceng)(ceng)斷面的(de)(de)(de)偏光(guang)顯微(wei)鏡觀察應用(yong)到實際中(zhong)，也(ye)可以根據內層(ceng)(ceng)的(de)(de)(de)消光(guang)層(ceng)(ceng)即(ji)非晶質層(ceng)(ceng)的(de)(de)(de)形成狀(zhuang)態來(lai)研究銹層(ceng)(ceng)的(de)(de)(de)穩定(ding)化狀(zhuang)況。在(zai)幾(ji)篇報告(gao)中(zhong)看到了這(zhe)樣的(de)(de)(de)例子。因(yin)為原來(lai)是作為研究手(shou)段(duan)使用(yong)的(de)(de)(de)，所以不但麻煩而且(qie)要求磨片(pian)相當(dang)熟練。顯微(wei)鏡觀察試樣實際上僅限于(yu)長(chang)度10mm,照(zhao)(zhao)相記錄下來(lai)的(de)(de)(de)照(zhao)(zhao)片(pian)只(zhi)是其中(zhong)的(de)(de)(de)極小部分，所以在(zai)全(quan)部狀(zhuang)況的(de)(de)(de)判斷上不太適(shi)用(yong)。并且(qie)，為了取樣必須切取結構物的(de)(de)(de)一部分。

 木平等為了研究二層結構的耐候鋼銹層的防蝕功能，使用阻抗法進行了研究。把銹層作為電極在0.1M Na₂SO₄中研究交流阻抗應答時，發現在1 kHz~100 mHz之間碳素鋼和耐候鋼出現了差別，用等價電路解析和高頻解析得出結論；在該頻率帶的阻抗是通過銹層的離子透過電阻。

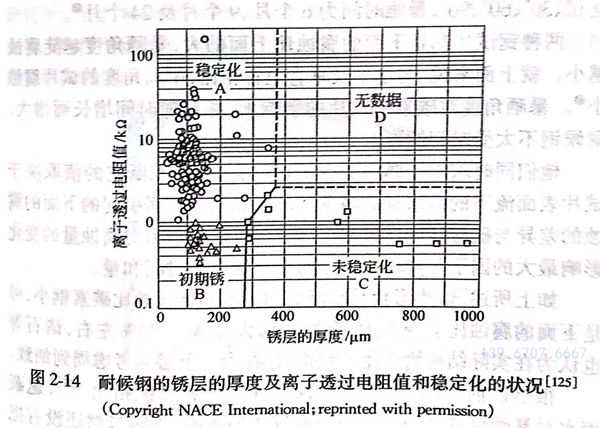

  為了把它附著在鋼上應用于銹層的現場測定，開發了現場用的傳感器。把兩根傳感器稍微離開一定距離放到銹層表面上，可以求出通過Na₂SO₄溶液外加特定頻率的交流時的阻抗應答。他們已把這種傳感器應用于各種長期暴曬試驗材料或實用結構件，求出了離子透過電阻值，同時用膜厚儀測定了銹層的厚度，歸納后的結果示于圖2-14.根據該結果，穩定化后銹層的厚度約350gm以下，具有1kΩ以上的離子透過電阻值。穩定化進行后的電阻值是幾十千歐姆，有的場合可達到100kΩ以上。初期銹層厚度是300gm以下，電阻值是1kΩ以下，可是穩定化的場合銹層厚度不增加卻增加了電阻值，相反沒有穩定化的銹層厚度增加到數百微米，而電阻值卻停留在數千歐姆以下。

 耐候鋼的(de)銹層(ceng)的(de)厚度(du)及(ji)離子透過電阻值(zhi)和穩(wen)定化(hua)的(de)狀況(kuang)（Copyright NACE International;reprinted with permission)這種(zhong)測(ce)定器現在(zai)尚未普及(ji)，然而作為惟(wei)一的(de)定量測(ce)定器期待能夠擴大它的(de)應(ying)用(yong)。木平等好(hao)像已(yi)經考(kao)(kao)慮(lv)到離子透過電阻基本上與透過連續銹層(ceng)的(de)離子移動(dong)對應(ying)，然而Schwarz的(de)巢的(de)考(kao)(kao)慮(lv)方(fang)法，進一步考(kao)(kao)慮(lv)鐵(tie)銹試驗的(de)有效性(xing)，我想可以認為已(yi)經求(qiu)出了在(zai)巢部分的(de)離子容易移動(dong)所對應(ying)的(de)值(zhi)。
