在海水環境中，均質鋼的局部腐蝕所生成的并不一定是典型的孔蝕(shi)，然而仿效多數人的說法，在這里仍稱這種腐蝕為孔蝕。作為海水中降低腐蝕最有效的合金元素鉻是否由于場合不同而加深了孔蝕？使人得到這一印象的最初的數據，我想是來自于1940年Hudson進行的幾個海水暴露試驗中在Plymouth所進行的為期7個月的試驗。如已經敘述的那樣，該試驗使用的30種鋼中，實際上具有比碳素鋼腐蝕率低的鋼只有3種［（2.1%~3.7%)Cr-(0.2%~1.3%)Al],然而產生了0.5mm程度深孔蝕的鋼也正是這3種鋼。同時試驗的Cr-Cu系或Cy-Cu-SiP系鋼的Cr小于1%,腐蝕量與碳素鋼相比不變，也沒有發生孔蝕，并且，單獨加入Al的鋼沒有進行試驗。因此，不能判斷孔蝕的原因是由于腐蝕量降低，還是由于添加Cr、Al或Cr+Al。
此(ci)后，Hudson等(deng)從1946年(nian)開(kai)始在Emsworth進行了為期5年(nian)的(de)海水浸(jin)泡試驗，試驗中(zhong)加入了1%~2%Cr的(de)鋼種(zhong)(zhong)和(he)加入了1.6%AI的(de)鋼種(zhong)(zhong)及加人(ren)了2.8%Ci-1.4%Al等(deng)鋼種(zhong)(zhong)并發表了試驗結(jie)果。雖然各自(zi)的(de)腐蝕(shi)量都(dou)明顯低于(yu)碳(tan)素鋼，可是這次沒有產生因(yin)成分系而引(yin)起的(de)孔蝕(shi)。該(gai)結(jie)果提出了孔蝕(shi)的(de)產生是否在同一海水中(zhong)受(shou)到某種(zhong)(zhong)環境(jing)條件左右(you)的(de)新疑問。
向Hudson提供Cr-Al鋼(gang)(gang)的(de)Herzon,在Kure Beach進行了(le)為期46個月(yue)全浸泡試驗結果表(biao)明：3.5%Cr鋼(gang)(gang)與碳(tan)素(su)鋼(gang)(gang)相(xiang)(xiang)比，最大(da)孔(kong)(kong)蝕(shi)(shi)深(shen)度(du)相(xiang)(xiang)同，平均孔(kong)(kong)蝕(shi)(shi)深(shen)度(du)是1.7倍，相(xiang)(xiang)反4%Cr-0.8%Al鋼(gang)(gang)的(de)孔(kong)(kong)蝕(shi)(shi)深(shen)度(du)比碳(tan)素(su)鋼(gang)(gang)好，最大(da)為1/3弱，平均1/2弱。以后Herzon敘述了(le)孔(kong)(kong)蝕(shi)(shi)程度(du)與溶解氧(yang)密切(qie)相(xiang)(xiang)關，特別添(tian)加了(le)Cr、Al的(de)場合，溶解氧(yang)低時容易(yi)產生孔(kong)(kong)蝕(shi)(shi)。
根(gen)據 Larrabee 所(suo)引(yin)用的(de)在巴拿馬運(yun)河地區的(de)鹽水（brackishwater)浸泡(pao)試(shi)驗結果，含鉻鋼腐(fu)蝕率、最大(da)腐(fu)蝕深度(du)都比碳素鋼優秀(xiu)。
1960年代(dai)后期（昭和40年代(dai)的前期），日本進行(xing)(xing)了具有(you)海水耐(nai)蝕性的耐(nai)海水鋼(gang)的研究開發，不管誰探討(tao)以添加鉻為基礎提高(gao)耐(nai)蝕性，最關注的問(wen)題是通過(guo)(guo)添加鉻，孔(kong)蝕發生的傾向(xiang)是否增(zeng)加了。在(zai)那以前公開發表的日本本國以外的各(ge)種(zhong)數據對鉻的效果在(zai)機理(li)上(shang)沒有(you)進行(xing)(xing)過(guo)(guo)詳細的論述，而且(qie)上(shang)述通過(guo)(guo)鉻促進孔(kong)蝕的數據也(ye)不多，這是其中的一個理(li)由。
還有一個理由(you)是根據實驗(yan)觀察(cha)，在(zai)實驗(yan)室里(li)把鋼(gang)(gang)材試片(pian)浸泡在(zai)人工(gong)海水中(zhong)進行腐(fu)蝕(shi)試驗(yan)時(shi)，就連碳素鋼(gang)(gang)也不會使腐(fu)蝕(shi)突然(ran)擴展(zhan)(zhan)到全(quan)表(biao)面，點銹(xiu)生成后它們(men)逐漸地擴展(zhan)(zhan)或者合并達到全(quan)表(biao)面。例如在(zai)加(jia)入1%以(yi)上的(de)鉻提高了平均耐(nai)蝕(shi)性(xing)的(de)鋼(gang)(gang)材中(zhong)腐(fu)蝕(shi)的(de)擴展(zhan)(zhan)非常(chang)慢(man)，雖然(ran)不久被沉淀銹(xiu)覆蓋看不見(jian)了，可是1年后撈起來除去銹(xiu)進行研究(jiu)時(shi)，據說仍存在(zai)相當多的(de)未腐(fu)蝕(shi)部分。
如果是(shi)集水(shui)面積(ji)(ji)原理（catchment area principle)在(zai)起作用，不管腐(fu)蝕(shi)(shi)(shi)(shi)部(bu)分(fen)(fen)、非(fei)侵(qin)(qin)蝕(shi)(shi)(shi)(shi)部(bu)分(fen)(fen)的(de)(de)面積(ji)(ji)比率，而用到(dao)達全面的(de)(de)溶解氧的(de)(de)供(gong)給(gei)量來決定全體腐(fu)蝕(shi)(shi)(shi)(shi)量的(de)(de)話(hua)，那么非(fei)侵(qin)(qin)蝕(shi)(shi)(shi)(shi)部(bu)的(de)(de)面積(ji)(ji)比率越(yue)(yue)高則(ze)腐(fu)蝕(shi)(shi)(shi)(shi)部(bu)分(fen)(fen)的(de)(de)侵(qin)(qin)蝕(shi)(shi)(shi)(shi)越(yue)(yue)深，這就會助長所(suo)謂的(de)(de)孔(kong)蝕(shi)(shi)(shi)(shi)傾向。所(suo)以說，在(zai)降低全體腐(fu)蝕(shi)(shi)(shi)(shi)的(de)(de)同時，為了獲得耐孔(kong)蝕(shi)(shi)(shi)(shi)強(qiang)的(de)(de)耐海水(shui)鋼(gang)，必須選(xuan)擇不容(rong)易生(sheng)成非(fei)侵(qin)(qin)蝕(shi)(shi)(shi)(shi)部(bu)分(fen)(fen)而且平(ping)均(jun)侵(qin)(qin)蝕(shi)(shi)(shi)(shi)度(du)低的(de)(de)成分(fen)(fen)系。容(rong)易殘留大的(de)(de)非(fei)侵(qin)(qin)蝕(shi)(shi)(shi)(shi)部(bu)分(fen)(fen)的(de)(de)鋼(gang)種顯著的(de)(de)傾向是(shi)平(ping)均(jun)侵(qin)(qin)蝕(shi)(shi)(shi)(shi)度(du)小，可是(shi)不容(rong)易生(sheng)成非(fei)侵(qin)(qin)蝕(shi)(shi)(shi)(shi)部(bu)分(fen)(fen)的(de)(de)鋼(gang)種平(ping)均(jun)腐(fu)蝕(shi)(shi)(shi)(shi)率比碳素鋼(gang)優秀。

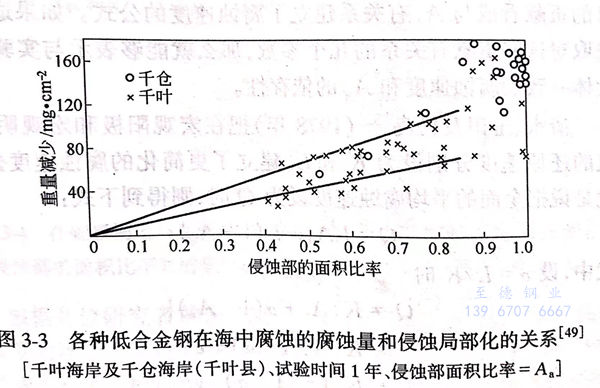

清水、久野及鳩中(1973年）把Cr、Al等合金元素含量不同的16種低合金鋼放在海水中浸泡1年，研究了腐蝕量和侵蝕部分面積的比率［以下稱為宏觀陽極面積比率（Aa),并且，把非侵蝕部分面積稱為宏觀陰極面積比率（Ac)。Aa+Ac=1]的關系。如圖3-3所示，當全體的陽極面積比率小時，就是說非侵蝕部分殘留的越多，全體的腐蝕越小，然而即使在同一腐蝕量下，Ac也相當寬，存在著Aa大（腐蝕不局部化）而且腐蝕小的數據（在圖3-3中靠近右下方的數據）。該數據是肯定了在海水中有耐蝕性好的耐海水鋼存在的重要數據。
隨著Ac增大，腐蝕速度降低；或者在同樣腐蝕速度下，由于鋼的組成不同，Ac或Aa發生變化都意味著集水面積原理是不成立的，這種說明很有必要。
用(yong)這種方法，1970年Cleary 在(zai)食(shi)鹽水中(zhong)腐蝕(shi)(shi)碳素鋼或鐵時，注意到從浸泡開(kai)始生成侵(qin)(qin)蝕(shi)(shi)部(bu)分(fen)和非(fei)侵(qin)(qin)蝕(shi)(shi)部(bu)分(fen)，侵(qin)(qin)蝕(shi)(shi)部(bu)分(fen)經數小(xiao)(xiao)時擴展(zhan)到表面的85%,可是以后即(ji)使(shi)表面全部(bu)被沉積的銹覆蓋，約15%的非(fei)侵(qin)(qin)蝕(shi)(shi)部(bu)分(fen)至少在(zai)6個(ge)月(yue)后仍(reng)殘(can)存(cun)著。他用(yong)自(zi)己開(kai)發的能夠測(ce)定pH值、溶解氧(yang)和電(dian)位(wei)微小(xiao)(xiao)分(fen)布的微型(xing)電(dian)極，測(ce)定了腐蝕(shi)(shi)進行中(zhong)鋼表面的侵(qin)(qin)蝕(shi)(shi)部(bu)分(fen)和非(fei)侵(qin)(qin)蝕(shi)(shi)部(bu)分(fen)。
非侵蝕部分主要 作為陰極起作用，鋼表面的pH值在9~9.5(有時為10)范圍，在與表面成直角方向上氧的濃度斜率大。侵蝕部分主要作為陽極起作用，在與表面成直角方向上pH值沒有變化，氧的濃度斜率比非侵蝕部分小。曾經試圖證明陰極反應引起氧的消耗速度與此對應生成Fe2+引起氧的化學消耗的平衡和侵蝕部／非侵蝕部面積比的關系，可是沒有得到明確的結論。
清水等認為，到達宏觀陰極的氧對宏觀局部電池有貢獻，到達宏觀陽極內微小陰極的氧對微觀的局部電池也有貢獻，把各自的貢獻看成與As有關系建立了腐蝕速度的公式。如果適當地選取對這些貢獻有關系的幾個參數，那么就能夠表示與實驗結果大體一致的腐蝕速度和Aa的依存性。
清水、玉田及松(song)島(1978年）把在宏觀陽極(ji)和(he)宏觀陰(yin)極(ji)上氧的(de)還原速度(du)分別設為K和(he)L,建立(li)了更簡化的(de)腐蝕(shi)速度(du)公(gong)式，就是說(shuo)把全面的(de)平均(jun)腐蝕(shi)速度(du)設為Q時，則得到下式：
如果宏觀陰極上氧的還原速(su)度緩(huan)慢，若α<1,則腐蝕(shi)您c的增加(jia)而減小，與一(yi)(yi)般的傾(qing)向一(yi)(yi)致。
如圖3-4所示，他們把碳素鋼作為宏觀陽極，把含鉻鋼作為宏觀陰極，制成各種面積比而且形狀一定的組合試驗材，在人工海水中進行腐蝕試驗，宏觀陽極上使用3%Cr鋼時，設α=0.48;使用9%Cr鋼，設a=0.28時與理論公式一致，就是說，抑制了宏觀陰極氧的還原速度（α<1).結論認為：這是由于在宏觀陰極生成的堿使人工海水中的Ca2+、Mg2+析出，形成了擴散障壁的緣故。
根據幾位研究者的研究結果可知，在添加合金元素降低全腐蝕率的場合，通過Ac的增大及α<1來實現時，它與孔蝕深度的增大有關。所以說，雖然全腐蝕率的降低能避免這種現象，可是如果不能把前節所敘述的銹的擴散障壁作用擴展到全表面，就不能獲得優秀的耐海水鋼。添加鉻元素時，初期在碳素鋼生成的宏觀陰極容易發生堿儲存所引起的鈍化，容易生成宏觀陰極。可以認為這就是鉻加深孔蝕的一些數據產生的背景。
如圖3-3所示，腐(fu)蝕率小而(er)且不容易生成宏(hong)觀(guan)陰(yin)極的(de)成分系(xi)是存在(zai)的(de)。在(zai)日本開發的(de)耐海水(shui)鋼(gang)(gang)幾乎全部都添加了鉻，然而(er)可(ke)以(yi)說這些(xie)鋼(gang)(gang)是通過把鉻控(kong)制(zhi)在(zai)一定(ding)限度(du)以(yi)內，同時采(cai)用添加鎳或鉬等一種方法或兩種方法來控(kong)制(zhi)鋼(gang)(gang)的(de)局部腐(fu)蝕。
