一、KCA、KCB鍍鉻添(tian)加劑
1. 鍍鉻工藝電流效率的(de)提高
鍍(du)(du)鉻(ge)工(gong)(gong)藝的(de)(de)(de)(de)(de)電(dian)(dian)流效率(lv)低，一般只有10%~13%.特別(bie)是(shi)鍍(du)(du)較厚鉻(ge)層(ceng)的(de)(de)(de)(de)(de)硬(ying)鉻(ge)工(gong)(gong)藝，要鍍(du)(du)0.05mm 厚的(de)(de)(de)(de)(de)鉻(ge)層(ceng)，往往需耗時100min(假定電(dian)(dian)流密度(du)為50A/dm2，電(dian)(dian)流效率(lv)為13%).而(er)(er)一般的(de)(de)(de)(de)(de)耐磨鍍(du)(du)硬(ying)鉻(ge)的(de)(de)(de)(de)(de)厚度(du)常(chang)(chang)常(chang)(chang)都(dou)在(zai)0.05mm以上(shang)，為了(le)提(ti)高生產效率(lv)，縮短電(dian)(dian)鍍(du)(du)時間(jian)，故開發(fa)鍍(du)(du)鉻(ge)新型高效低成本(ben)的(de)(de)(de)(de)(de)添(tian)加(jia)劑(ji)具有十分重(zhong)要的(de)(de)(de)(de)(de)意義(yi)。但近年來鍍(du)(du)鉻(ge)添(tian)加(jia)劑(ji)的(de)(de)(de)(de)(de)研究(jiu)熱(re)點是(shi)稀土(tu)陽(yang)(yang)離子添(tian)加(jia)劑(ji)，電(dian)(dian)流效率(lv)可(ke)(ke)提(ti)高1.3倍(bei)，即(ji)可(ke)(ke)達到17.1%,而(er)(er)市面(mian)(mian)上(shang)所售為含稀土(tu)陽(yang)(yang)離子的(de)(de)(de)(de)(de)氟化物或氟化配合(he)物作為鍍(du)(du)鉻(ge)添(tian)加(jia)劑(ji)，其(qi)價格較高，穩定性(xing)較差，而(er)(er)氟化物對陽(yang)(yang)極鉛(qian)的(de)(de)(de)(de)(de)腐蝕也很嚴(yan)重(zhong)，使(shi)(shi)用(yong)戶望而(er)(er)生畏。即(ji)使(shi)(shi)使(shi)(shi)用(yong)鉛(qian)銻、鉛(qian)銻錫合(he)金為陽(yang)(yang)極，腐蝕仍(reng)有存在(zai)。值得慶幸的(de)(de)(de)(de)(de)是(shi)，目前開發(fa)的(de)(de)(de)(de)(de)有機(ji)添(tian)加(jia)劑(ji)，不含稀土(tu)添(tian)加(jia)劑(ji)，也不含氟化物，已經(jing)面(mian)(mian)市多(duo)年，在(zai)提(ti)高鍍(du)(du)鉻(ge)電(dian)(dian)流效率(lv)方(fang)面(mian)(mian)可(ke)(ke)以達到20%以上(shang)，而(er)(er)且在(zai)整(zheng)平性(xing)和(he)光亮度(du)上(shang)也有顯著(zhu)的(de)(de)(de)(de)(de)提(ti)高。

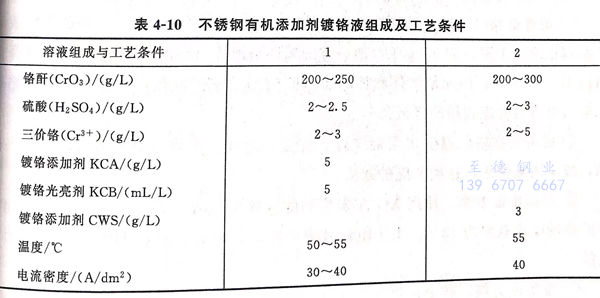

2. 不(bu)銹鋼有機添加劑鍍鉻(ge)液組成及(ji)工藝條(tiao)件見(jian)表4-10
3. 說明
①. KCA添加劑和KCB光(guang)亮劑均為國(guo)產(chan)有(you)機磺酸類(lei)(lei)物(wu)，具(ju)有(you)極強的(de)抗氧化性，在鉻(ge)(ge)酸中不被(bei)氧化分解。A劑具(ju)有(you)提高整(zheng)平度、快速沉積鉻(ge)(ge)層(ceng)的(de)作用(yong)，B劑具(ju)有(you)提高光(guang)亮度和硬度的(de)作用(yong)，兩(liang)者(zhe)相(xiang)互配合(he)(he)使用(yong)，可使光(guang)亮度相(xiang)得益(yi)彰的(de)增大。B劑與其他(ta)類(lei)(lei)型鍍鉻(ge)(ge)添加劑合(he)(he)用(yong)也(ye)可提高鍍鉻(ge)(ge)層(ceng)的(de)光(guang)亮度，是一種(zhong)(zhong)廣(guang)譜(pu)光(guang)亮劑，但不可過量使用(yong)，以(yi)免增大內應力，發生脆性作用(yong)。［這(zhe)兩(liang)種(zhong)(zhong)添加劑和光(guang)亮劑經常被(bei)采用(yong)，與同種(zhong)(zhong)類(lei)(lei)型外國(guo)產(chan)品相(xiang)比(bi)并不遜色(se)。不銹鋼直接(jie)鍍鉻(ge)(ge)時，在施(shi)鍍開始時采用(yong)電流(liu)階梯式升高，從3A/d㎡2、3.5A/dm、4A/dm.....至(zhi)額定電流(liu)密(mi)度，每次電流(liu)升高間隔幾分鐘，以(yi)提高鉻(ge)(ge)層(ceng)的(de)結合(he)(he)力，此時產(chan)生氫氣還原(yuan)表面氧化膜。
②. CWS鍍鉻(ge)添加(jia)劑(ji)主要組成為(wei)酰化烷基磺酸，由(you)國外進(jin)口，價格比國產(chan)要稍高些，可(ke)獲得光亮、細致的鉻(ge)層(ceng)，當(dang)電流密(mi)度在40A/d㎡,每小時可(ke)鍍得0.04mm,鉻(ge)層(ceng)維氏硬(ying)度可(ke)達800HV。
二、XG-A鍍鉻走位劑
1. 鍍液成分及操作條件
鉻(ge)酐 120~250g/L(Bé12°~23°)
硫酸(suan) 0.6~1.2g/L[m(鉻酐(gan)）：m(硫酸(suan)）＝200:1]
三價鉻 0.5~3.0g/L(開缸時）
XG-A走位劑(ji) 1~2g/L(消(xiao)耗量：每添加(jia)1kg鉻(ge)酐時補加(jia)走位劑(ji)10g)
溫度 32~50℃ 、 電(dian)流密度 15~50A/d㎡
2. 經濟效益(yi)
①. 可降低鉻(ge)(ge)(ge)(ge)酐(gan)(gan)濃度，形狀簡(jian)單的(de)產品鉻(ge)(ge)(ge)(ge)酐(gan)(gan)取下限，如150g/L,凹凸較復雜(za)的(de)產品則鉻(ge)(ge)(ge)(ge)酐(gan)(gan)取上(shang)限，如250g/L.而(er)通常的(de)裝飾鉻(ge)(ge)(ge)(ge)鍍液的(de)鉻(ge)(ge)(ge)(ge)酐(gan)(gan)高達350g/L,可降低鉻(ge)(ge)(ge)(ge)酐(gan)(gan)40%~70%,因而(er)使鍍件和掛具出(chu)槽(cao)時帶出(chu)的(de)鉻(ge)(ge)(ge)(ge)酐(gan)(gan)損耗(hao)減少，有利于含鉻(ge)(ge)(ge)(ge)廢水對六價鉻(ge)(ge)(ge)(ge)的(de)處理(li)費用的(de)降低。
②. 鍍液(ye)可在較低溫度32℃時工作，在夏季(ji)的氣溫下(xia)可以對鍍鉻液(ye)停止供熱保溫，減少(shao)用電費用，達到節能(neng)的效果。
③. 提(ti)高電(dian)流(liu)效率，使用(yong)XG-A走位劑的鍍鉻(ge)電(dian)流(liu)效率可(ke)達18%~25%,而標準鍍鉻(ge)的電(dian)流(liu)效率為13%.由于電(dian)流(liu)效率的提(ti)高，可(ke)減(jian)(jian)少鍍鉻(ge)時間1/3,可(ke)減(jian)(jian)少用(yong)電(dian)量。
④. 覆蓋能(neng)力高，普(pu)通(tong)鍍(du)鉻深(shen)孔能(neng)鍍(du)進(jin)25%~30%,而用(yong)XG-A走(zou)位劑的(de)深(shen)孔能(neng)鍍(du)進(jin)80%以上，使鍍(du)層厚度的(de)分布也較均勻。

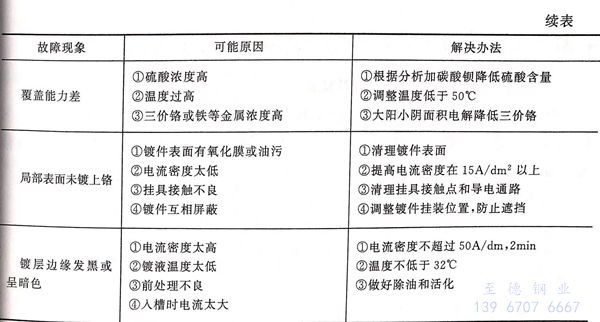

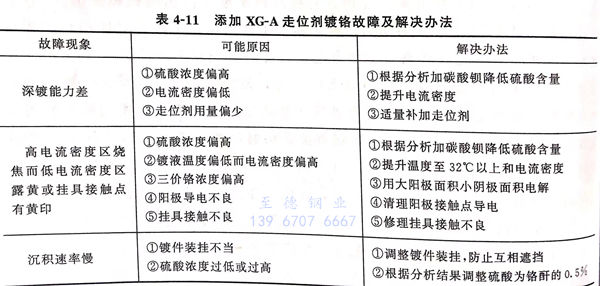

3. 常見(jian)故障及解決辦法見(jian)表(biao)4-11。
