彩(cai)色不銹(xiu)鋼(gang)主要有優越性能主要有以下幾點
1. 耐蝕性(xing)

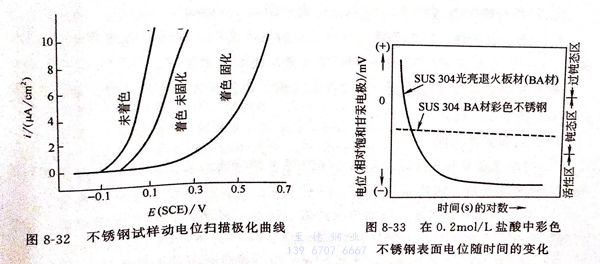

用動電位掃描極化曲線（見圖8-32) 可見，經著色后的不銹鋼的點蝕電位比未著色不銹鋼提高100mV,經固膜處理后則提高450mV以上。因此，著色處理后的不銹鋼，其耐蝕性明顯比未著色的不銹鋼提高。經著色膜固膜處理后的不銹鋼的耐蝕性更高。著色處理后的不銹鋼具有優良的耐點腐蝕性能。
縫隙腐蝕實驗：孫奇等用3.5%NaCl+2%Fe2(SO4)3·nH2O水溶液做縫隙腐蝕實驗，經100h實驗后，彩色不銹鋼仍能保持原試樣鮮艷的光澤，幾乎不發生縫隙腐蝕。實驗表明，彩色不銹鋼具有良好的耐縫隙腐蝕性能。
18-8彩(cai)色(se)(se)不銹鋼(gang)在英國伯明翰(han)工(gong)業大(da)氣(qi)中暴(bao)露6年，著色(se)(se)膜(mo)只有輕微的(de)變(bian)化(hua)。彩(cai)色(se)(se)不銹鋼(gang)在海洋(yang)性氣(qi)體中暴(bao)露20個(ge)月，色(se)(se)澤不變(bian)。彩(cai)色(se)(se)不銹鋼(gang)有良(liang)好的(de)耐候性。
腐蝕電位(wei)：圖8-33為SUS304彩(cai)色不(bu)(bu)銹(xiu)鋼與原不(bu)(bu)銹(xiu)鋼在0.2mol/L鹽(yan)酸水溶(rong)液(ye)中的腐蝕電位(wei)比較，說明彩(cai)色不(bu)(bu)銹(xiu)鋼浸泡在0.2mol/L鹽(yan)酸（相當于7g/L鹽(yan)酸）中長期保持穩定鈍態。
鹽霧(wu)腐(fu)蝕實驗，經過96小(xiao)時,彩色不銹鋼主體(ti)金屬不腐(fu)蝕、不變色。中性(xing)鹽霧(wu)腐(fu)蝕實驗，按GB 1771-79標準，144小(xiao)時腐(fu)蝕實驗不變化。
綜上所述，彩色不銹鋼具有良好的耐蝕性，這是由于304不銹鋼的彩色膜厚度可達數百至數千埃（1A=10-8cm),而非彩色著色不銹鋼的自然氧化膜只有20~30?,前者比后者的膜厚度厚得多。此外，彩色不銹鋼在固膜處理后有大量三價鉻沉積于著色膜微孔內，使著色膜中的鉻／鐵比遠高于基體金屬中的比值，故彩色不銹鋼的耐蝕性比非著色不銹鋼優越。
2. 光學(xue)性能
彩色(se)不(bu)(bu)銹鋼(gang)表面(mian)色(se)彩是其(qi)表面(mian)反射光(guang)與(yu)通(tong)過表面(mian)透明膜(mo)的(de)(de)折射光(guang)的(de)(de)干涉光(guang)。由于(yu)受(shou)不(bu)(bu)銹鋼(gang)固有金屬色(se)澤(ze)的(de)(de)影響，只能(neng)顯示藍、黃(huang)、紅、綠4種(zhong)(zhong)基本色(se)，加上中(zhong)間色(se)共有十幾種(zhong)(zhong)色(se)，不(bu)(bu)能(neng)呈現光(guang)譜色(se)中(zhong)的(de)(de)任何一種(zhong)(zhong)顏色(se)。鏡面(mian)拋(pao)光(guang)和非鏡面(mian)拋(pao)光(guang)的(de)(de)不(bu)(bu)銹鋼(gang)均能(neng)獲得(de)富(fu)有光(guang)澤(ze)的(de)(de)鮮艷色(se)彩、柔(rou)和的(de)(de)長期經紫外線照射也(ye)不(bu)(bu)變(bian)色(se)的(de)(de)彩色(se)，光(guang)學性(xing)能(neng)經久不(bu)(bu)變(bian)。
3. 耐熱性能
①. 彩色不銹鋼在沸水中浸泡28天(tian)無變化。
②. 彩(cai)色不(bu)銹鋼(gang)在150℃干燥條件下(xia)暴露(lu)35天無變化(hua)。
③. 按GB 1735-79標(biao)準，彩色不(bu)銹鋼在(zai)200℃加熱24小時膜(mo)層顏色不(bu)變，無起(qi)泡開(kai)裂現象。
④. 彩色(se)不銹鋼(gang)加熱到300℃無變化。
4. 抗磨和抗刻劃性能
①. 按GB 1768-79標準(zhun)，彩色不(bu)銹鋼著色膜(mo)經受負荷(he)500g橡皮輪(lun)加壓摩擦200次以上不(bu)露底。
②. 彩色不銹鋼著(zhu)色膜(mo)經得住50~120g負(fu)荷的鋼針刻劃。
③. 彩色(se)不銹鋼表面經(jing)受888r摩(mo)擦露底時間為(wei)12分鐘。
5. 加工成型(xing)性
彩(cai)色(se)不銹鋼(gang)可(ke)承受一(yi)般(ban)模壓加工、深(shen)延(yan)、彎曲等加工、硬化加工、180°彎曲實(shi)驗和沖深(shen)8mm的杯突實(shi)驗，表面膜無(wu)損傷。
但大變形量會損害著(zhu)色(se)膜，使(shi)其色(se)澤(ze)變壞，彩色(se)不銹鋼在(zai)加(jia)工時，最好采用聚乙烯塑料薄膜加(jia)以保護(hu)。
6. 表面耐擦洗性(xing)
①. 中性洗(xi)(xi)(xi)滌劑溶液(ye)擦洗(xi)(xi)(xi)，可以洗(xi)(xi)(xi)凈(jing)彩(cai)色不銹鋼(gang)表(biao)面沾污(wu)(wu)的(de)指紋(wen)、油漬和污(wu)(wu)垢等損害(hai)外(wai)(wai)觀(guan)的(de)疵(ci)蔽，恢(hui)復原有(you)外(wai)(wai)觀(guan)。
②. 有(you)機(ji)溶(rong)劑(ji)，如汽油、丙酮等(deng)擦洗表面(mian)污(wu)(wu)垢，雖然對表面(mian)色澤無影(ying)響，但(dan)有(you)機(ji)溶(rong)劑(ji)揮發(fa)后會在不銹鋼表面(mian)留下(xia)污(wu)(wu)垢痕跡。
③. 禁忌使(shi)用(yong)對表面(mian)有磨損的去污粉或不銹鋼絲球(qiu)擦(ca)洗，不僅損傷表面(mian)氧(yang)化膜(mo)，最(zui)后可能擦(ca)掉著色膜(mo)。
④. 耐油(you)污(wu)性。在(zai)植物油(you)中浸泡24h,膜層顏色不(bu)變，可以擦洗去表面(mian)油(you)污(wu)。
