沉淀硬化不銹鋼焊管的焊接方法與工藝，與前面所述的奧氏體不銹鋼(gang)焊(han)管基本相同，所不同的僅在于焊后必須熱處理，以達到預期的力學性能；而這對于奧氏體不銹鋼焊管來說，在有些情況下，焊后熱處理有時是不必要的。

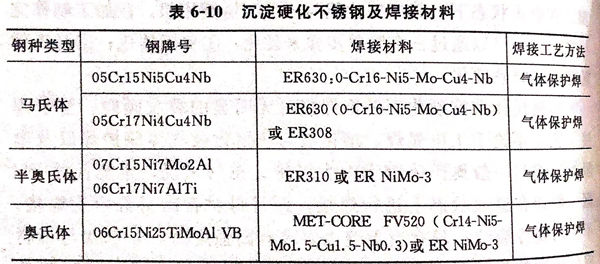

 沉(chen)淀硬化(hua)不銹鋼可以用相匹配的同材質焊接材料或異種焊接材料焊接，或者不用填充焊絲。沉淀硬化不銹鋼焊管焊接，有許多焊接材料可供選用，但唯一最通用的焊絲是業已納入AWS規程的630合金，貝表6-10。

 沉淀硬化馬氏體不銹鋼的焊接材料，在要求焊縫性能與母材相當時，應選用與母材同質的焊材，如表6-10中05Cr15Ni5Cu4Nb（17-4PH)的配套焊接材料。如果不需要焊縫與母材相當，可選用奧氏(shi)體不銹鋼焊接材料（如308L、347L),或采用鎳基合金焊接材料。

 選用與母(mu)材同成分焊(han)接材料(liao)的(de)焊(han)縫(feng)，在樹枝狀晶的(de)馬氏體(ti)組織中，存在有少量(liang)鐵素(su)體(ti)。少量(liang)的(de)鐵素(su)體(ti)和殘余奧氏體(ti)析(xi)出，增(zeng)加了焊(han)縫(feng)的(de)塑性，但強度(du)降低了。因此，對同材質(zhi)焊(han)接材料(liao)的(de)成分應適當調整，其鎳、錳應比母(mu)材略高(gao)，焊(han)后經1040℃固溶處理(li)，強度(du)幾乎不變，而(er)延伸率顯著提高(gao)。
