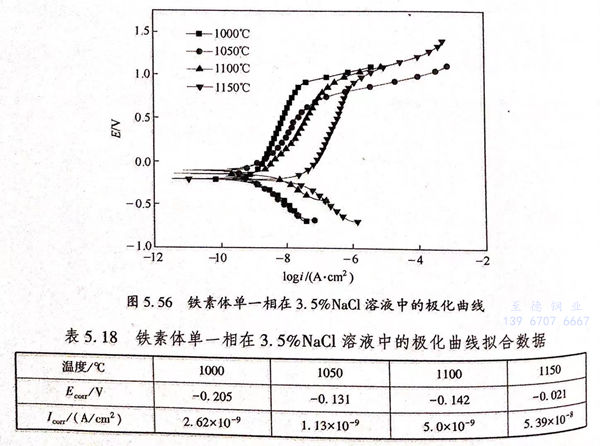

圖為不同溫度固溶處理后的2205雙相不銹鋼鐵素體單一相在3.5%NaCI溶液中的極化曲線。從圖中可以看到，所有極化曲線表現出相似的形狀，表明固溶溫度不會影響雙(shuang)相不銹鋼在3.5%NaCI溶液的腐蝕行為。極化曲線擬合數據如表5.18所列。

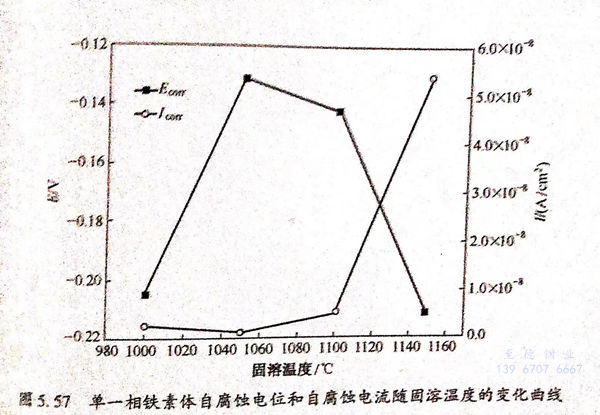

表(biao)(biao)5.18中(zhong)，Ecorr代(dai)表(biao)(biao)自腐(fu)蝕電(dian)位，Icorr代(dai)表(biao)(biao)自腐(fu)蝕電(dian)流。二者隨溫度(du)的變化曲線如圖5.57所示。
自腐蝕電位隨固溶溫度的變化規律是先升高后降低；當溫度為1050℃時，Ecorr達到最大值-0.131 V;當溫度為1150℃時，Ecorr達到最小值－0.212V。這說明1050℃時雙相不銹鋼鐵素體單一相在3.5%NaCl溶液中的耐蝕傾向最好，隨著溫度的升高或者降低，鐵素體耐蝕傾向均變差。自腐蝕電流的變化趨勢與自腐蝕電位的變化趨勢相反，當溫度為1050℃時，Icorr達到最小值1.13×10-9A/c㎡;當溫度為1150℃時，icorr達到最大值5.39×10-8A/c㎡.自腐蝕電流的大小決定了材料在溶液中的腐蝕速率，Icorr值越小，材料腐蝕速率越小，材料的耐蝕性能越好。因此，不管從自腐蝕電位還是自腐蝕電流的結果都可以知道2205雙相不銹鋼鐵素體單一相在3.5%NaCl溶液中的耐蝕性能為1050℃最佳，此外溫度提高或者降低其耐蝕性能均變差。其中，固溶溫度為1150℃時，鐵素體單一相的耐蝕性能較低溫時有明顯的降低。由于2205雙相不銹鋼鐵素體相Cr、Mo的元素含量較高，Cr元素對鈍化膜的形成具有促進作用，并且可以提高點蝕電位，從而提高材料的耐蝕性能，Mo元素可以促進鈍化膜的穩定性，這兩種元素均對鐵素體單一相的耐蝕性能有很好的提升。當溫度為1050℃時，鐵素體中Cr元素和Mo元素含量最高，因此其耐蝕性能最佳，隨著固溶溫度的升高，鐵素體中Cr元素和Mo元素含量均下降，并且隨著固溶溫度的升高，鐵素體含量逐漸升高，Cr、Mo元素在單位體積的鐵素體中含量減小，相當于提高固溶溫度會導致Cr、Mo元素的稀釋。因此，當固溶溫度升高時，鐵素體相的耐蝕性能變差。

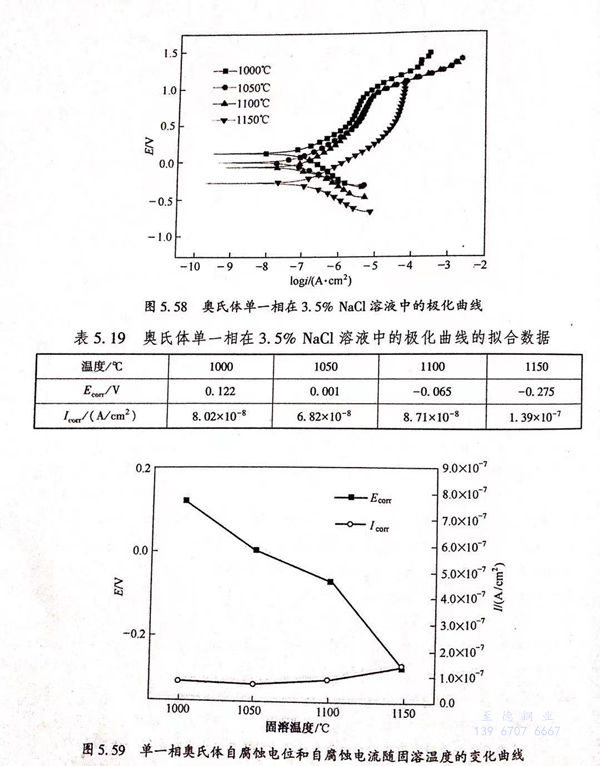

圖5.58為2205雙(shuang)相不銹鋼奧氏(shi)體單一相在3.5%NaCl溶(rong)液中的(de)(de)極化(hua)曲(qu)線(xian)，從圖中可(ke)以看出，隨(sui)(sui)著固溶(rong)溫度(du)(du)的(de)(de)升高，極化(hua)曲(qu)線(xian)整(zheng)體下(xia)移(yi)，當固溶(rong)溫度(du)(du)較低時，其(qi)曲(qu)線(xian)沒有明顯的(de)(de)平移(yi)；當固溶(rong)溫度(du)(du)為1150℃時，曲(qu)線(xian)相對較低，固溶(rong)溫度(du)(du)的(de)(de)極化(hua)曲(qu)線(xian)略(lve)微(wei)右移(yi)。極化(hua)曲(qu)線(xian)的(de)(de)擬合數(shu)據如表5.19所列，自腐蝕電位及(ji)自腐蝕電流隨(sui)(sui)固溶(rong)溫度(du)(du)的(de)(de)變化(hua)曲(qu)線(xian)如圖5.59所示。
圖5.59 單一相奧氏體自腐蝕電位和自腐蝕電流隨固溶溫度的變化曲線從表5.19和圖5.59中可知，當固溶溫度為1000℃時，奧氏體單一相的自腐蝕電位Ecorr為0.122V,隨著固溶溫度的升高，自腐蝕電位Ecorr變為1050℃時的0.001V,1100℃時的－0.065V,1150℃時的－0.275V,自腐蝕電位隨著固溶溫度的升高而降低，說明奧氏體單一相在3.5%NaCl溶液中的耐蝕傾向隨固溶溫度的升高而降低。自腐蝕電流在固溶溫度較低時Icorr(1000℃、1050℃、1100℃)相差很小，分別為8.02×10-8A/c㎡,6.82×10-8A/c㎡,8.71×10-8A/c㎡,當固溶溫度達到1150℃后，自腐蝕電流增加至1.39×10-7A/c㎡,因此，當固溶溫度升高后奧氏體單一相的耐蝕性能變差。結合自腐蝕電位和自腐蝕電流的變化規律可知，當固溶溫度較低時，2205雙相不銹鋼奧氏體單一相在3.5% NaCl溶液中的耐蝕性能較好；當固溶溫度較高時，奧氏體單一相的耐蝕性能變差。當固溶溫度升高時，Cr、Mo元素在奧氏體中的含量變化不大，但是作為奧氏體組成元素，Ni元素的含量呈現降低趨勢。Ni元素是奧氏體相穩定元素，可以提高奧氏體相的耐蝕性能，因此，其含量的下降導致奧氏體單一相耐蝕性能變差。

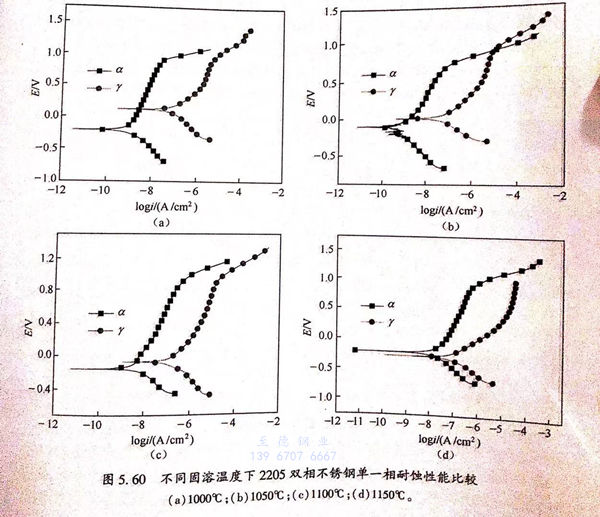

圖(tu)(tu)5.60為不(bu)同固溶溫(wen)度下2205雙(shuang)相不(bu)銹鋼單(dan)一相耐蝕(shi)性能的對比(bi)圖(tu)(tu)。
從圖5.60中(zhong)可(ke)知，不同(tong)固(gu)溶(rong)(rong)(rong)溫(wen)(wen)度(du)(du)下兩(liang)相(xiang)在(zai)3.5%NaCl溶(rong)(rong)(rong)液(ye)中(zhong)的(de)(de)(de)耐(nai)(nai)蝕(shi)(shi)(shi)(shi)(shi)性能(neng)具有(you)明顯差異。當固(gu)溶(rong)(rong)(rong)溫(wen)(wen)度(du)(du)為1000℃時，奧氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)單(dan)(dan)一(yi)相(xiang)自(zi)(zi)(zi)(zi)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)(shi)電(dian)位較鐵(tie)(tie)素(su)單(dan)(dan)一(yi)相(xiang)高，說(shuo)明奧氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)單(dan)(dan)一(yi)相(xiang)的(de)(de)(de)耐(nai)(nai)蝕(shi)(shi)(shi)(shi)(shi)傾向更好(hao)(hao)，隨(sui)著固(gu)溶(rong)(rong)(rong)溫(wen)(wen)度(du)(du)的(de)(de)(de)升高，兩(liang)相(xiang)自(zi)(zi)(zi)(zi)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)(shi)電(dian)位差異變小；當固(gu)溶(rong)(rong)(rong)溫(wen)(wen)度(du)(du)為1150℃時，鐵(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)電(dian)位略微高于奧氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)電(dian)位，此時奧氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)單(dan)(dan)一(yi)相(xiang)的(de)(de)(de)耐(nai)(nai)蝕(shi)(shi)(shi)(shi)(shi)傾向比鐵(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)單(dan)(dan)一(yi)相(xiang)更好(hao)(hao)。但從自(zi)(zi)(zi)(zi)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)(shi)電(dian)流(liu)(liu)來看，所有(you)固(gu)溶(rong)(rong)(rong)溫(wen)(wen)度(du)(du)下雙相(xiang)不銹鋼鐵(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)單(dan)(dan)一(yi)相(xiang)的(de)(de)(de)自(zi)(zi)(zi)(zi)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)(shi)電(dian)流(liu)(liu)均比奧氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)單(dan)(dan)一(yi)相(xiang)小，因此，自(zi)(zi)(zi)(zi)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)(shi)電(dian)位只能(neng)表(biao)征(zheng)材(cai)料(liao)的(de)(de)(de)耐(nai)(nai)蝕(shi)(shi)(shi)(shi)(shi)傾向，并不能(neng)說(shuo)明材(cai)料(liao)的(de)(de)(de)實際腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)(shi)情況，而自(zi)(zi)(zi)(zi)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)(shi)電(dian)流(liu)(liu)則(ze)可(ke)表(biao)征(zheng)材(cai)料(liao)的(de)(de)(de)實際腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)(shi)情況。因此，在(zai)3.5%NaCl溶(rong)(rong)(rong)液(ye)中(zhong)，鐵(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)相(xiang)的(de)(de)(de)自(zi)(zi)(zi)(zi)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)(shi)電(dian)流(liu)(liu)密度(du)(du)小于奧氏(shi)體(ti)(ti)(ti)(ti)(ti)(ti)相(xiang)的(de)(de)(de)自(zi)(zi)(zi)(zi)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)(shi)電(dian)流(liu)(liu)密度(du)(du)，鐵(tie)(tie)素(su)體(ti)(ti)(ti)(ti)(ti)(ti)相(xiang)的(de)(de)(de)耐(nai)(nai)蝕(shi)(shi)(shi)(shi)(shi)性能(neng)更好(hao)(hao)。

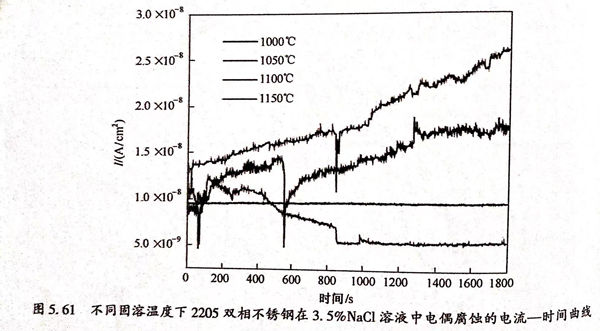

圖5.61為不同固溶溫度下2205雙相不銹鋼在3.5%NaCl溶液中電偶腐蝕的電流一時間曲線。從圖5.61中可以看出，不同固溶溫度下電流均為正值，說明鐵素體相相對于奧氏體相為陰極，這與單一相極化曲線所得到的結論相一致。比較不同固溶溫度下電流大小可知，當固溶溫度較低時，雙相不銹鋼兩相耐蝕性差異較小；當固溶溫度升高時，兩相耐蝕性差異逐漸變大。由單一相極化曲線擬合結果可知，當固溶溫度為1000℃、1050℃、1100℃、1150℃時，兩相自腐蝕電流差值分別為7.58×10-8A/c㎡,6.7×10-8A/c㎡,8.2×10-8A/c㎡,8.51×10-8A/c㎡;當溫度為1050℃時，兩相自腐蝕電流相差最小，隨著固溶溫度的升高，自腐蝕電流差值變大。因此，電偶腐蝕的結果與極化曲線結果是一致的。
導致這種現象的原因可能(neng)(neng)是當固溶(rong)溫度(du)(du)較(jiao)低時(shi)(shi)，雙(shuang)相(xiang)(xiang)(xiang)(xiang)不銹(xiu)鋼兩相(xiang)(xiang)(xiang)(xiang)比例接近1:1,各元素（Cr、Mo、Ni)在2205雙(shuang)相(xiang)(xiang)(xiang)(xiang)不銹(xiu)鋼兩相(xiang)(xiang)(xiang)(xiang)中(zhong)的分布狀態(tai)為(wei)最佳，此時(shi)(shi)，鐵素體(ti)(ti)相(xiang)(xiang)(xiang)(xiang)與(yu)奧(ao)氏體(ti)(ti)相(xiang)(xiang)(xiang)(xiang)的耐蝕(shi)性(xing)能(neng)(neng)均(jun)(jun)較(jiao)好，兩相(xiang)(xiang)(xiang)(xiang)之間耐蝕(shi)差異較(jiao)小。隨著固溶(rong)溫度(du)(du)的升高，兩相(xiang)(xiang)(xiang)(xiang)比例相(xiang)(xiang)(xiang)(xiang)差越(yue)來越(yue)大(da)，各元素在兩相(xiang)(xiang)(xiang)(xiang)中(zhong)的分布狀態(tai)不如較(jiao)低固溶(rong)溫度(du)(du)時(shi)(shi)的好，鐵素體(ti)(ti)相(xiang)(xiang)(xiang)(xiang)與(yu)奧(ao)氏體(ti)(ti)相(xiang)(xiang)(xiang)(xiang)的耐蝕(shi)性(xing)能(neng)(neng)均(jun)(jun)下降，兩相(xiang)(xiang)(xiang)(xiang)間的耐蝕(shi)差異也變大(da)。
