1. 材(cai)料性能

 母材采用厚度為20mm的321不銹鋼板，實際化學成分見表5-3。

 焊材(cai)采用直(zhi)徑為(wei)3mm的H00Cr22Ni10焊絲，配(pei)合HJ260焊劑(ji)。焊絲復(fu)驗實際化學(xue)成(cheng)分見表5-4.

 技術條件要(yao)求(qiu)焊接接頭(tou)具有抗晶間(jian)腐蝕性能。應通過AST-MA262-81E法。對(dui)焊縫組織要(yao)求(qiu)鐵素(su)體含量低于10%。

2. 焊接工藝

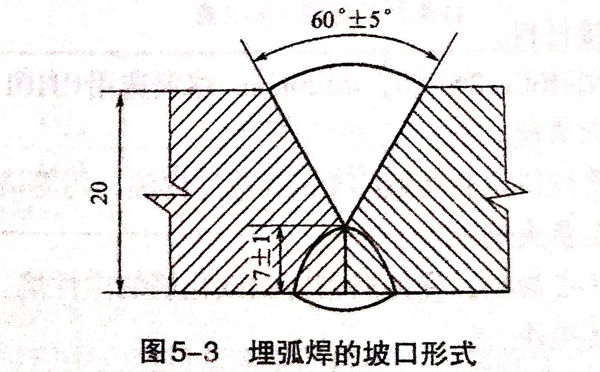

  埋弧自動焊(han)的坡(po)口(kou)形式如圖5-3所(suo)示。焊(han)前要求將坡(po)口(kou)及焊(han)縫兩側20mm內用丙酮等溶劑清理干凈，露出金屬光澤。焊(han)劑在焊(han)前應進行300~400℃烘干并保(bao)溫(wen)2h。

  焊(han)接過程中焊(han)道間清(qing)渣應以不銹鋼鏟頭，切(qie)忌用(yong)普通高速(su)鋼，以免表面(mian)滲碳。清(qing)根可用(yong)碳弧氣刨，并(bing)用(yong)砂(sha)輪機修磨毛刺(ci)。清(qing)根后采用(yong)E0-19-10Nb-16(A132)焊(han)條焊(han)接內側(ce)焊(han)縫。

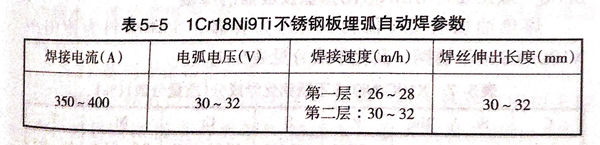

  焊接(jie)過程(cheng)中應(ying)控制(zhi)層間(jian)溫(wen)度小于120℃,焊接(jie)參數見表5-5。

  焊(han)后進行(xing)(xing)900℃1h穩定化(hua)處(chu)理。焊(han)接接頭應進行(xing)(xing)100%射線探傷(shang)。

3. 接(jie)頭各項性能

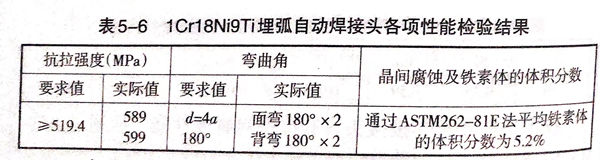

 321不(bu)銹(xiu)鋼焊接接頭各項性能檢驗結果見表5-6
