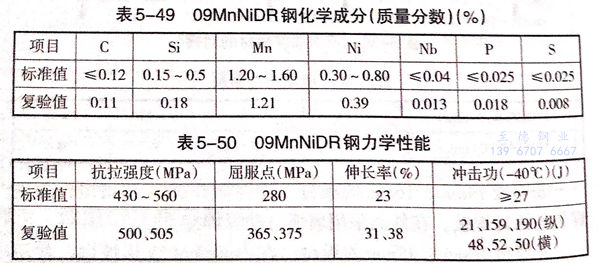

低溫鋼09MnNiDR板(ban)材，厚度24mm,鋼板(ban)為(wei)正(zheng)火狀態，其(qi)化學成分及力學性能(neng)見表5-49和表5-50.

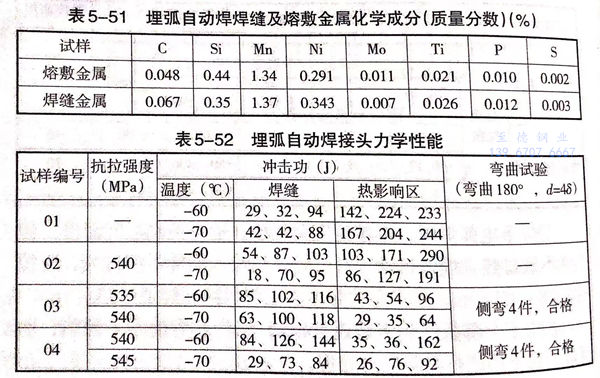

埋(mai)弧自動(dong)焊(han)試驗(yan)，選用(yong)焊(han)材：焊(han)絲CHW-SG,直徑4mm;焊(han)劑CHF105.焊(han)接環境(jing)為：室溫23~28℃;相對濕度62%~69%.焊(han)接采用(yong)直流反接，V形坡口，多層(ceng)多道焊(han)，熱(re)(re)輸入2326kj/cm,道間(jian)溫度50℃.焊(han)后按GB150-1998及JB/T4709-2000要求(qiu)進行焊(han)后消除(chu)應力熱(re)(re)處理。焊(han)縫及熔敷金屬(shu)化學成分(fen)見(jian)表(biao)5-51;接頭力學性能見(jian)表(biao)5-52。
