鉻鎳奧氏體不銹鋼亞洲歐美色綜合一區二區在線:埋弧自動焊工藝特點如下：
1. 焊接工藝要點
①. 不銹鋼埋弧自(zi)動(dong)焊(han)時，由于(yu)熔(rong)深較(jiao)淺，坡(po)口鈍邊宜小。
②. 焊(han)接(jie)線能(neng)量的(de)選擇和焊(han)絲伸出長度的(de)確(que)定均應小(xiao)于(yu)焊(han)接(jie)低碳鋼時的(de)參數。
③. 雙面焊時，焊縫反面的清理(li)工(gong)作應仔(zi)細進行。
2. 焊(han)接材料的選擇
埋弧自動焊焊接奧氏體不銹鋼應選用無錳中硅中氟、低錳低硅高氟和無錳低硅高氟焊劑，如HJ150、HJ151、HJA151Nb、HJ172等。HJ151Nb標稱成分與HJ151相同，只是摻加了金屑Nb粉，適用于含Nb的不銹鋼埋弧自動焊，脫渣性良好，對于耐腐蝕性要求較低的焊接接頭，也可選用低錳高硅中氟焊劑，如HJ260焊劑燒結焊劑具有工藝性能良好、脫渣容易、焊縫金屬成分穩定、容易控制等優點，在奧氏體不銹鋼埋弧自動焊中已逐漸推廣應用。國產不銹鋼埋弧自動焊焊劑有SJ601和SJ641。
我國國家標準GB4241-1984規定了焊接不(bu)銹鋼焊絲，適用于奧氏(shi)體不(bu)銹鋼埋弧自動焊。

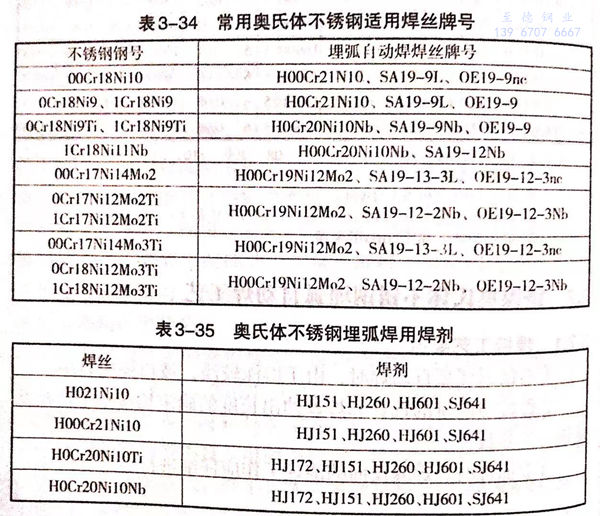

常用奧氏(shi)體不銹(xiu)鋼適用焊絲牌號見表3-34.
奧氏體不(bu)銹鋼(gang)埋弧(hu)焊用焊劑見表(biao)3-35.
3. 焊接工藝參(can)數的選(xuan)擇
奧(ao)氏體不銹(xiu)鋼焊(han)接參(can)數的選(xuan)擇(ze)總的原則是(shi)要求選(xuan)用(yong)較低的焊(han)接線能(neng)量，即較低的焊(han)接電(dian)流、較高的焊(han)接速(su)度及與其相匹(pi)配的電(dian)弧電(dian)壓(ya)。
由于奧氏體不(bu)銹鋼(gang)的(de)(de)導熱率比一般碳(tan)(tan)鋼(gang)低(di)很(hen)多(duo)，在(zai)相同(tong)(tong)的(de)(de)規范參數情況下可獲得較大(da)(da)的(de)(de)熔(rong)深(shen)，要使奧氏體不(bu)銹鋼(gang)焊(han)(han)縫達到與碳(tan)(tan)鋼(gang)焊(han)(han)接(jie)時相同(tong)(tong)的(de)(de)熔(rong)深(shen)，焊(han)(han)接(jie)電(dian)(dian)流可下降15%~20%.為保(bao)證熔(rong)寬與熔(rong)深(shen)比大(da)(da)于2:1成(cheng)形較好的(de)(de)焊(han)(han)縫，選用的(de)(de)焊(han)(han)接(jie)電(dian)(dian)流應比碳(tan)(tan)鋼(gang)焊(han)(han)接(jie)電(dian)(dian)流低(di)20%~25%,焊(han)(han)接(jie)電(dian)(dian)壓(ya)在(zai)28~40V范圍內(nei)，對(dui)熔(rong)深(shen)無多(duo)大(da)(da)的(de)(de)影響，而相同(tong)(tong)的(de)(de)焊(han)(han)接(jie)速度可產生較大(da)(da)的(de)(de)熔(rong)深(shen)。
18-8型(xing)不銹(xiu)(xiu)(xiu)鋼(gang)(gang)電阻(zu)率(lv)(lv)比碳(tan)鋼(gang)(gang)高(gao)5倍，因此，在奧氏(shi)體不銹(xiu)(xiu)(xiu)鋼(gang)(gang)埋弧自動焊時，選(xuan)用相同(tong)的(de)焊絲(si)(si)伸(shen)出長(chang)度和(he)相同(tong)規(gui)范參數，由(you)于電阻(zu)熱的(de)增加，可(ke)以產生比碳(tan)鋼(gang)(gang)更加大的(de)熔化率(lv)(lv)。另外(wai)，不銹(xiu)(xiu)(xiu)鋼(gang)(gang)的(de)熔點(dian)（1440℃)低于碳(tan)鋼(gang)(gang)的(de)熔點(dian)（＜1020℃),焊絲(si)(si)熔化率(lv)(lv)會進一步提高(gao)，為了保證焊縫良好成形，工藝(yi)規(gui)范上應(ying)規(gui)定焊絲(si)(si)伸(shen)出長(chang)度，否則容易出現寬窄不均勻的(de)焊道。
隨著電(dian)弧電(dian)壓(ya)的提高，電(dian)弧長(chang)度增(zeng)加(jia)，焊劑消耗量加(jia)大(da)。金屬熔(rong)滴在電(dian)弧中(zhong)的過渡時間(jian)延長(chang)，反應的強烈程(cheng)度增(zeng)大(da)，合(he)金元素燒損或滲合(he)增(zeng)加(jia)。

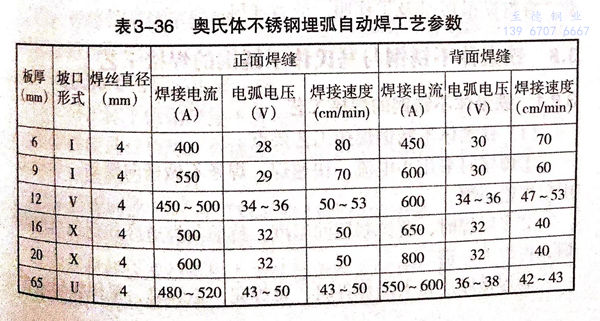

奧氏體不銹鋼埋弧自動焊工藝參(can)數見表3-36
