奧氏體不銹(xiu)鋼的(de)(de)(de)縫焊(han)(han)(han)(han)(han)，其焊(han)(han)(han)(han)(han)接(jie)接(jie)頭(tou)的(de)(de)(de)力(li)學性能、焊(han)(han)(han)(han)(han)接(jie)質量及(ji)焊(han)(han)(han)(han)(han)接(jie)條(tiao)件(jian)等，都與點焊(han)(han)(han)(han)(han)一(yi)樣。選(xuan)擇(ze)焊(han)(han)(han)(han)(han)接(jie)條(tiao)件(jian)時(shi)(shi)，因(yin)為(wei)母材的(de)(de)(de)高強(qiang)度高，應采用(yong)較高的(de)(de)(de)電(dian)極(ji)壓力(li)來(lai)抑制產生焊(han)(han)(han)(han)(han)接(jie)缺陷。通電(dian)時(shi)(shi)間宜短，通電(dian)中電(dian)極(ji)移動距(ju)離要小。通電(dian)時(shi)(shi)間短，電(dian)流強(qiang)度就(jiu)要加大，電(dian)極(ji)的(de)(de)(de)消耗就(jiu)加快。若(ruo)是斷(duan)續通電(dian)，斷(duan)電(dian)時(shi)(shi)間應是通電(dian)時(shi)(shi)間的(de)(de)(de)兩倍以上。若(ruo)斷(duan)電(dian)時(shi)(shi)間或者焊(han)(han)(han)(han)(han)接(jie)速(su)度慢，可(ke)能因(yin)為(wei)分流作用(yong)，在(zai)焊(han)(han)(han)(han)(han)接(jie)下(xia)一(yi)個點時(shi)(shi)，使前一(yi)個焊(han)(han)(han)(han)(han)點再熔(rong)化(hua)，可(ke)能因(yin)為(wei)對該點已經不受(shou)壓力(li)而產生缺陷。

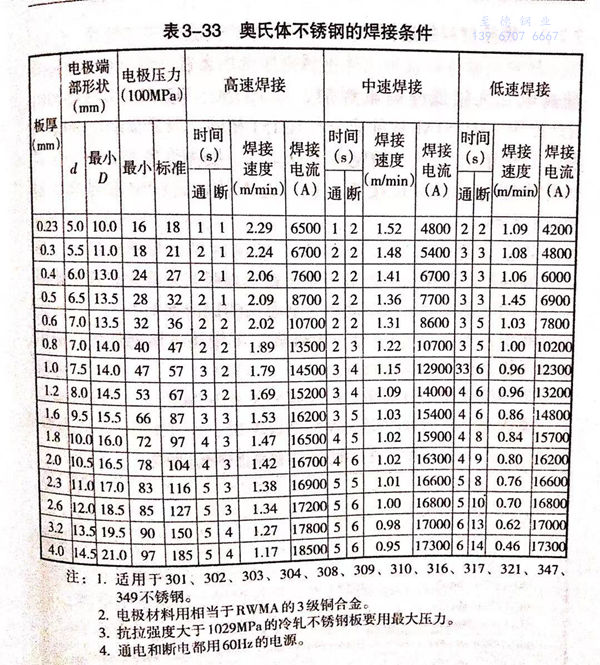

  要想(xiang)得到(dao)致密(mi)的(de)縫焊接頭，除應當選用(yong)合適的(de)焊接電流外，還要調整焊接速度及通／斷電時間(jian)。要使焊點的(de)重(zhong)復量(liang)達到(dao)焊點直徑(jing)的(de)10%~25%。表(biao)3-33所示為奧氏(shi)體不銹鋼的(de)焊接條(tiao)件。由于不銹鋼的(de)熱傳導不良及電阻(zu)率較大，所以，連續通電比(bi)斷續通電對母材的(de)熱影響大，變形(xing)也大。電極材料(liao)適用(yong)RWMA的(de)2級或3級，電極端部要平或者梯形(xing)。
