反(fan)吹氣洗滌塔，工作介質為(wei)爆炸危險介質、中(zhong)度危害的合成氣和酸液，屬于Ⅱ類壓力容(rong)器(qi)。

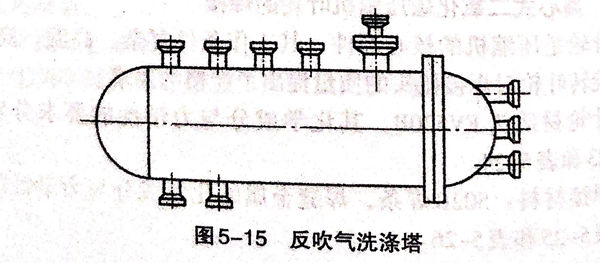

技術條件：總長(chang)9225mm,內(nei)徑650mm,全(quan)容積2.93m.最高(gao)工作壓力3.8MPa,設計(ji)溫(wen)度210℃,材質為(wei)16MnR+SB422N08852復合板，基層(ceng)厚12mm,覆層(ceng)厚3mm,如(ru)圖5-15所示(shi)。
1. 母材焊接性分析(xi)
基層16MnR鋼，主要(yao)保(bao)證強度。16MnR的(de)焊接(jie)(jie)性(xing)良好(hao)。覆(fu)層SB424 NO8825(美國標準的(de)材料牌號(hao)），屬于(yu)Ni-Fe-Cr合金，主要(yao)保(bao)證耐蝕(shi)(shi)性(xing)，焊接(jie)(jie)性(xing)好(hao)，但如果焊接(jie)(jie)工藝制定不當，也(ye)可(ke)能(neng)出現裂紋、氣(qi)孔及焊接(jie)(jie)區腐蝕(shi)(shi)等(deng)問題(ti)。
16MnR+SB424 NO8825復(fu)合(he)板的(de)(de)(de)焊(han)接(jie)(jie)，主要(yao)解決(jue)焊(han)縫(feng)合(he)金(jin)成(cheng)分(fen)的(de)(de)(de)稀釋(shi)(shi)問題，為此(ci)要(yao)采取合(he)適(shi)的(de)(de)(de)焊(han)接(jie)(jie)工藝方法。在焊(han)接(jie)(jie)基層(ceng)時(shi)，可能熔化到(dao)覆(fu)(fu)層(ceng)，由(you)于合(he)金(jin)元素(su)(su)滲入焊(han)縫(feng)，焊(han)縫(feng)的(de)(de)(de)性能會(hui)受(shou)到(dao)影響；焊(han)接(jie)(jie)覆(fu)(fu)層(ceng)時(shi)，可能熔化到(dao)基層(ceng)，使焊(han)縫(feng)合(he)金(jin)成(cheng)分(fen)稀釋(shi)(shi)而降低(di)焊(han)縫(feng)的(de)(de)(de)塑性和(he)耐(nai)蝕性。因此(ci)在基層(ceng)和(he)覆(fu)(fu)層(ceng)的(de)(de)(de)焊(han)接(jie)(jie)之間可以采取過渡(du)焊(han)層(ceng)的(de)(de)(de)方法，并選用含鎳(nie)量高于母材(cai)的(de)(de)(de)ENiCrFe-2焊(han)條，以補償合(he)金(jin)元素(su)(su)鎳(nie)的(de)(de)(de)稀釋(shi)(shi)。
2. 焊接工藝

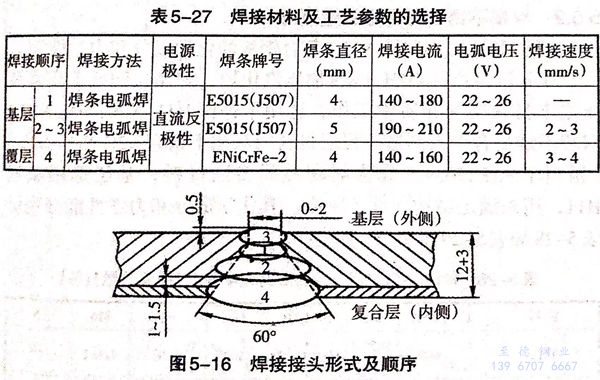

焊(han)接接頭形式及順如圖5-16所示，基層與覆層均采(cai)用焊(han)條(tiao)電(dian)弧焊(han)，焊(han)接材料(liao)及工(gong)藝參數見表5-27.
3. 工藝要點
①. 焊前對焊件和坡口(kou)表(biao)面進行徹底(di)清(qing)洗。
②. 裝配(pei)時(shi)一定要以覆屋為(wei)基準對齊，錯(cuo)邊量(liang)不得超過0.5mm.
③. 定位(wei)焊縫一(yi)定要(yao)在基層上。
④. 采平(ping)位焊(han)(han)。先焊(han)(han)打(da)底層(ceng)1,再焊(han)(han)填(tian)充層(ceng)2.反面清根(gen)后，焊(han)(han)背面層(ceng)3.注意(yi)填(tian)充層(ceng)2的(de)表面離基層(ceng)與(yu)覆層(ceng)的(de)交界面低1~1.5mm,層(ceng)間(jian)溫度不高于300℃.
⑤. 基層(ceng)焊接時的飛(fei)濺物落(luo)到覆層(ceng)坡口表面(mian)時，要仔細清理干(gan)凈(jing)。
⑥. 基(ji)層焊(han)完后須冷卻至100℃以下(xia)再焊(han)覆層。覆層焊(han)接(jie)采用多道(dao)焊(han)，直線運條。以控制熱輸入，避免結晶裂紋的(de)產生(sheng)，還可以減少覆層焊(han)縫(feng)合金元素(su)的(de)稀釋。
⑦. 覆層(ceng)焊接時保(bao)持層(ceng)間溫(wen)度低(di)于100℃.
4. 焊縫檢(jian)驗及水(shui)壓試驗
焊(han)后(hou)焊(han)縫經外觀(guan)檢(jian)驗(yan)合格(ge)后(hou)，A、B類焊(han)縫依據GB4730-1994標準進(jin)行20%的射線探傷(shang)。探傷(shang)合格(ge)，然后(hou)進(jin)行水壓(ya)試(shi)驗(yan)，水壓(ya)試(shi)驗(yan)的壓(ya)力為臥式(shi)5.58MPa,達到設計要求(qiu)。
