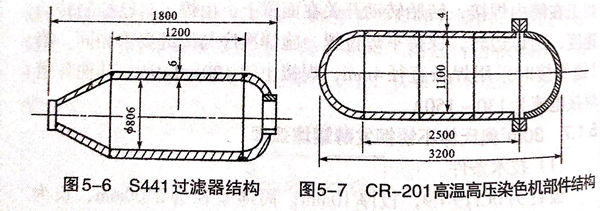

化纖設備S441過濾器結構如圖5-6所示，其材質為1Cr18Ni12Mo2.

 CR-201高溫高壓染色機部件結構如圖5-7所示。其材質為06Cr18Ni11Ti.

1. 焊接設備

  采用LH-300型等離子(zi)弧(hu)焊機。焊槍為大電流等離子弧焊槍及對中可調式焊槍。使用的噴嘴為有壓縮段的收斂擴散三孔型。

2. 焊接(jie)參數

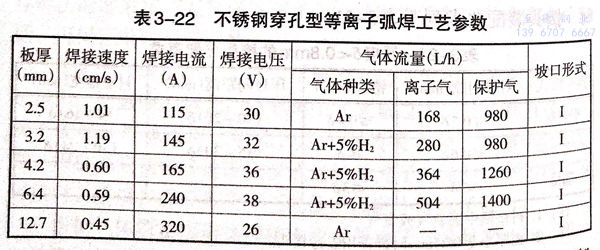

  等離(li)子(zi)弧焊焊接參數(shu)見表3-22.

3. 焊接工藝(yi)要點

 ①. 坡口形(xing)式為Ⅰ形(xing)。板材經剪床下料，使用(yong)丙(bing)酮清(qing)除油污后即可進(jin)行裝配、焊(han)接。

 ②. 接頭裝配時不留間隙，使剪口方向一(yi)致（剪口向上），進行裝配定位，定位焊縫間距(ju)≤300mm。

 ③. 直(zhi)縫及簡體(ti)縱縫在焊(han)接(jie)卡具中焊(han)接(jie)并裝有引弧板及引出板。

 ④. 筒(tong)體環縫(feng)焊(han)接接頭(tou)處有(you)30mm左右(you)的(de)重疊，熄弧(hu)時焊(han)件停轉，電流、氣流同(tong)時衰(shuai)(shuai)減，并且電流衰(shuai)(shuai)減較慢，焊(han)絲繼(ji)續送進以填滿弧(hu)坑。

 ⑤. 為(wei)保(bao)證焊接(jie)質量及合理使用保(bao)護氣體，焊縫(feng)的保(bao)護形(xing)式采用以下幾種：焊縫(feng)背面為(wei)分(fen)段(duan)跟蹤通氣保(bao)護；焊縫(feng)正面附加拖(tuo)(tuo)(tuo)罩(zhao)保(bao)護。直形(xing)及弧形(xing)拖(tuo)(tuo)(tuo)罩(zhao)長度均為(wei)150mm,分(fen)別(bie)用于直縫(feng)及環縫(feng)焊接(jie)，弧形(xing)拖(tuo)(tuo)(tuo)罩(zhao)半(ban)徑為(wei)焊件半(ban)徑加5~8mm.

4. 焊接質量分析

  接(jie)頭抗拉(la)強度為580~590MPa,冷彎角α>120°.接(jie)頭經(jing)檢驗(yan)無裂紋。經(jing)腐蝕試(shi)驗(yan)及金相分析(xi)，焊縫質量(liang)達到產品的技術要求。
