1. 技術條(tiao)件


板材為304不銹鋼，板厚10mm;筒體直徑為2400mm,長為9896mm;工作壓力為0.25MPa;工作介質為發酵液蒸氣；工作溫度為145℃.


2. 焊(han)接工藝(yi)規范

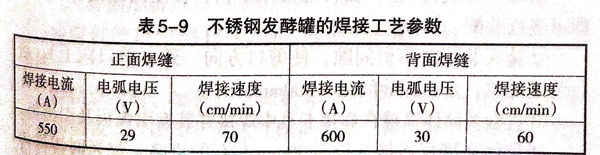

 采用Ⅰ形(xing)坡口，根部間隙為(wei)4mm,坡口及兩側50mm以內清理干(gan)(gan)凈，不(bu)得有(you)油污及雜質；焊絲為(wei)H0Cr21Ni10,直(zhi)徑(jing)為(wei)4mm;焊劑(ji)為(wei)HJ260,250℃烘干(gan)(gan)并(bing)保(bao)溫2h;電(dian)源為(wei)直(zhi)流反接；工藝(yi)參數見(jian)表5-9.




 為防止475℃脆化(hua)及δ脆性相析出，焊接過程中，采用反面吹風及正面及時水冷的措施，快速冷卻焊縫。


 焊后(hou)(hou)進(jin)行(xing)焊縫外觀檢(jian)驗，然(ran)后(hou)(hou)進(jin)行(xing)20%的(de)X射線(xian)探傷，且符合(he)JB4730-1994《壓(ya)力(li)容器無損檢(jian)測》Ⅱ級(ji)要求，同時對工(gong)藝進(jin)行(xing)檢(jian)查(cha)：進(jin)行(xing)X射線(xian)探傷和力(li)學性能試驗，合(he)格(ge)后(hou)(hou)進(jin)行(xing)整體(ti)水壓(ya)試驗，試驗壓(ya)力(li)為(wei)0.31MPa.
