對55mm厚304不銹鋼板（我國標準牌號為06Cr19Ni10鋼板）采用埋(mai)弧焊(han)的方法，選定合適的焊接參數進行焊接工藝評定，對其焊接接頭微觀組織和力學性能進行檢測，為304不銹鋼厚板焊接產品提供可靠的依據。


1. 材料的選用(yong)

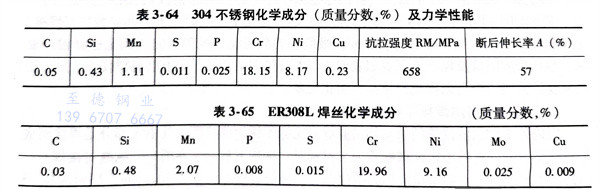

  選用(yong)(yong)母材(cai)為常用(yong)(yong)的(de)304不銹鋼板進(jin)行埋弧焊(han)(han)接(jie)，板材(cai)尺寸為350mmx200mmx55mm。其化學成分(fen)和力學性能見(jian)表(biao)3-64。焊(han)(han)接(jie)材(cai)料選用(yong)(yong)ER308L（相當于我國(guo)牌號H03Cr21Ni10Si）焊(han)(han)絲(si)，直徑為4mm，其成分(fen)見(jian)表(biao)3-65，焊(han)(han)劑(ji)(ji)選用(yong)(yong)燒結焊(han)(han)劑(ji)(ji)SJ601。與ER308L焊(han)(han)絲(si)配(pei)合使(shi)用(yong)(yong)，可(ke)使(shi)焊(han)(han)接(jie)工藝性良好、焊(han)(han)縫(feng)成形美(mei)觀(guan)、脫渣(zha)容易。


表 64.jpg



2. 焊接工(gong)藝的選用


  選用ZX7-1000M埋弧焊機焊接304不銹鋼(gang)板，采用對接接頭(tou)，開30°坡(po)口(kou)，留(liu)2mm鈍邊，焊前將(jiang)坡(po)口(kou)兩側20～30mm范圍內的水分油(you)污等有害(hai)雜質(zhi)(zhi)應(ying)清(qing)理干凈(jing)，并通過打磨(mo)呈現出金屬光(guang)澤(ze)；焊絲表面也(ye)應(ying)清(qing)除油(you)污、有害(hai)雜質(zhi)(zhi)，保持光(guang)亮(liang)。

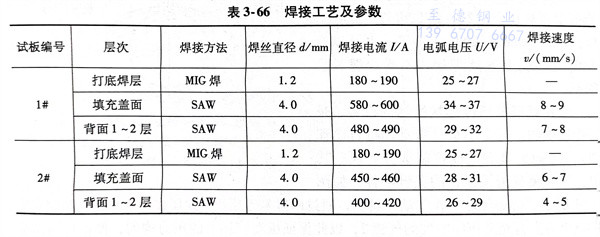

  焊(han)(han)(han)(han)接時焊(han)(han)(han)(han)縫兩頭加(jia)引弧(hu)(hu)板(ban)，并預留24°～25°左右的(de)反變形量(liang)。首(shou)先用MIG焊(han)(han)(han)(han)進行(xing)打底焊(han)(han)(han)(han)接；然(ran)后采用埋(mai)弧(hu)(hu)焊(han)(han)(han)(han)，按焊(han)(han)(han)(han)接工(gong)藝評定后的(de)焊(han)(han)(han)(han)接參(can)數，見表3-66，進行(xing)多層多道焊(han)(han)(han)(han)接直到坡(po)口(kou)填(tian)滿；其(qi)后對(dui)焊(han)(han)(han)(han)縫坡(po)口(kou)反面(mian)刨槽清(qing)根處理，再用埋(mai)弧(hu)(hu)焊(han)(han)(han)(han)焊(han)(han)(han)(han)1～2層填(tian)滿即可。1＃試板(ban)焊(han)(han)(han)(han)接32道，2＃試板(ban)焊(han)(han)(han)(han)接39道。


表 66.jpg


3. 試(shi)驗結果分析(xi)


  a. 焊接(jie)接(jie)頭力學性能根據GB/T 228.1-2010、GB/T 2653-2008 及 GB/T2650-2008標準進行拉伸、彎曲和(he)沖擊試驗，全部合格(ge)。


  b. 顯(xian)微硬(ying)度的(de)測(ce)定 焊(han)縫區與母材硬(ying)度值接近或低于(yu)兩側焊(han)接熱影響區的(de)硬(ying)度值，但總體上硬(ying)度值相差不大，未發(fa)生(sheng)明顯(xian)組織脆化現象。


  c. 焊接(jie)接(jie)頭的微觀組(zu)(zu)(zu)(zu)織分析 顯(xian)微組(zu)(zu)(zu)(zu)織均為奧(ao)氏體＋粒狀碳化物＋少(shao)量鐵素體，在熔(rong)合(he)線附近組(zu)(zu)(zu)(zu)織有(you)所粗化，但(dan)未(wei)出現明顯(xian)的粗大（貫通）柱晶(jing)。此外，熱(re)影(ying)響區較(jiao)窄，母材顯(xian)微組(zu)(zu)(zu)(zu)織比較(jiao)均勻(yun)。這說(shuo)明所選擇的焊接(jie)工藝(yi)參數(shu)相對較(jiao)合(he)理(li)，避(bi)免了熱(re)輸入過大帶來的不利影(ying)響。


對于厚55mm的304不銹鋼(gang)（我國標準(zhun)牌號為06Cr19Ni10鋼(gang)板），采用(yong)埋弧(hu)焊(han)(han)(han)(han)的方(fang)法，用(yong)ER308L焊(han)(han)(han)(han)絲和SJ601 焊(han)(han)(han)(han)劑(ji)作為焊(han)(han)(han)(han)接材料，選用(yong)上述(shu)的焊(han)(han)(han)(han)接工藝和參數進行(xing)焊(han)(han)(han)(han)接，其焊(han)(han)(han)(han)接接頭抗拉強度、彎曲性能及沖擊吸收(shou)功均獲(huo)得良(liang)好效(xiao)果，完全滿足圖(tu)樣設計要求(qiu)。顯(xian)微硬度測量(liang)及顯(xian)微組織觀察表(biao)明：焊(han)(han)(han)(han)縫與母材結合良(liang)好，未出現裂(lie)紋等(deng)缺陷、無晶間腐蝕傾(qing)向、焊(han)(han)(han)(han)后未出現嚴重晶粒粗化現象。
