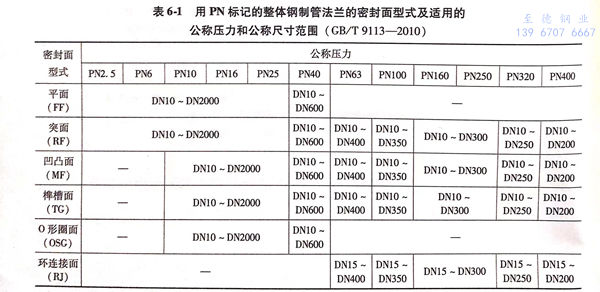

1. 用PN標記的整體鋼(gang)制亞洲歐美色綜合一區二區在線:管法蘭的亞洲歐美色綜合一區二區在線:密封面型式及適用的公(gong)稱壓力和公(gong)稱尺寸范圍見(jian)表(biao) 6-1。

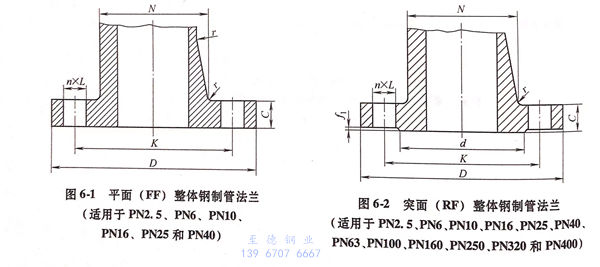

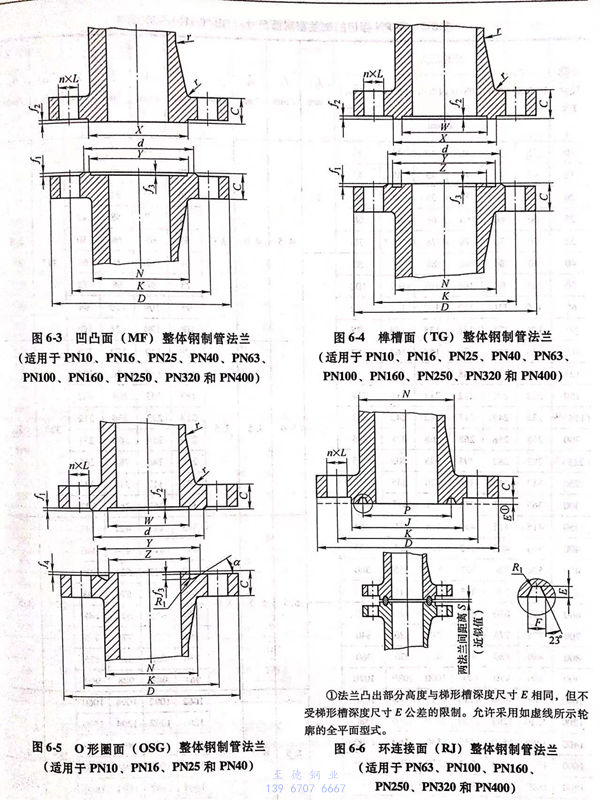

2. 用PN標記的整體鋼制管法(fa)蘭的結構型式包括平面型、突面型、凹凸面型、榫槽面型、O形圈面型及環連接面型等6種，如圖6-1~圖6-6所示。

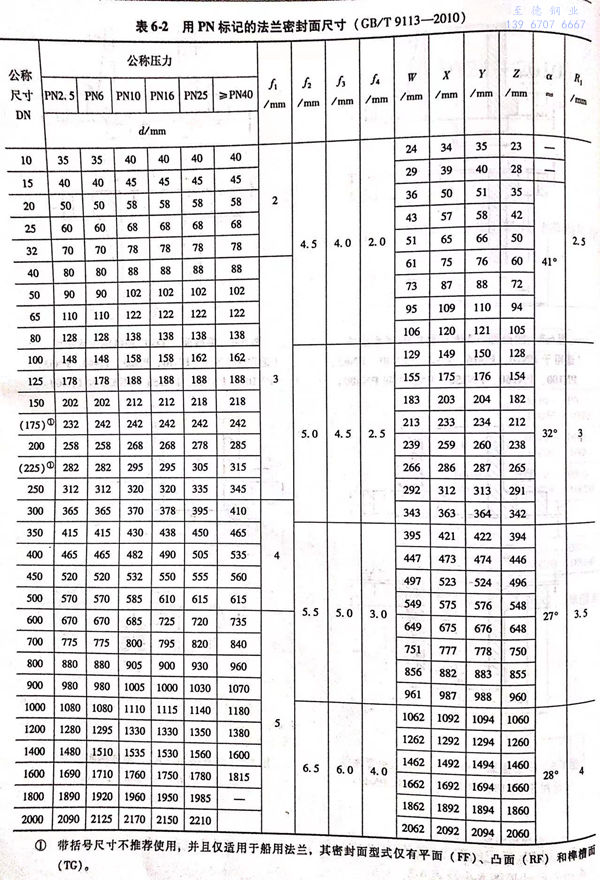

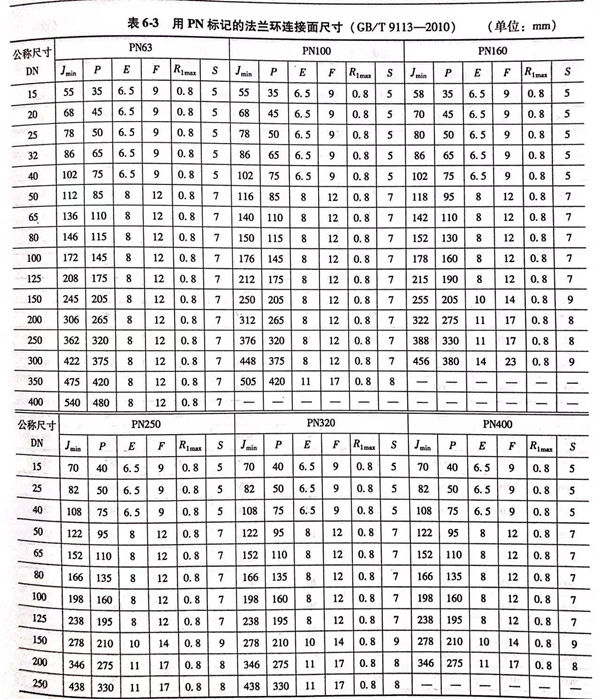

3. 用PN標記的(de)整體鋼制管(guan)法蘭(lan)密封(feng)尺(chi)寸見圖6-2~圖6-5及(ji)表(biao)6-2。用PN標記的(de)法蘭(lan)環連接面尺(chi)寸見圖6-6及(ji)表(biao)6-3.

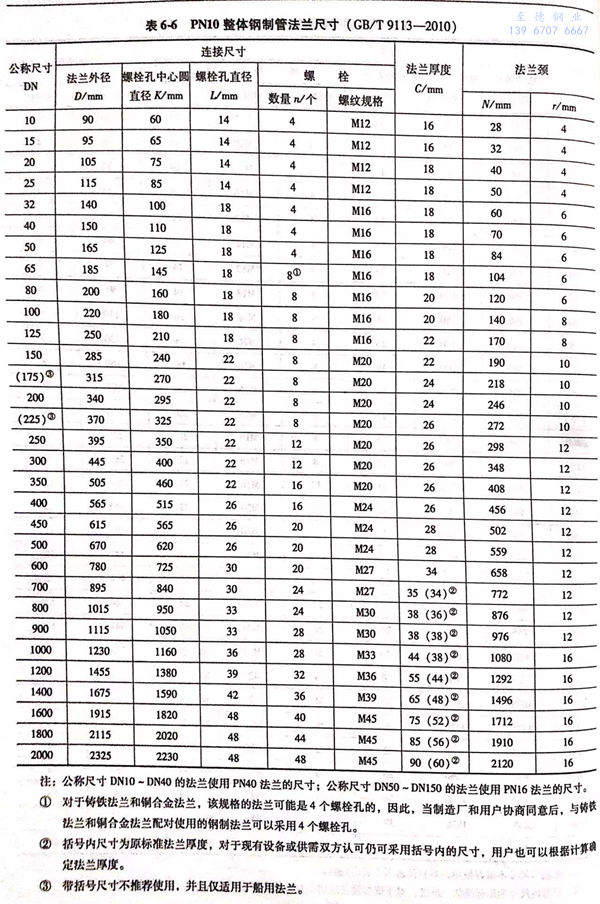

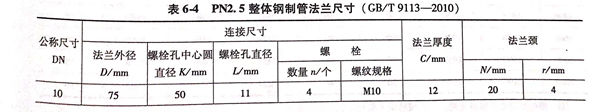

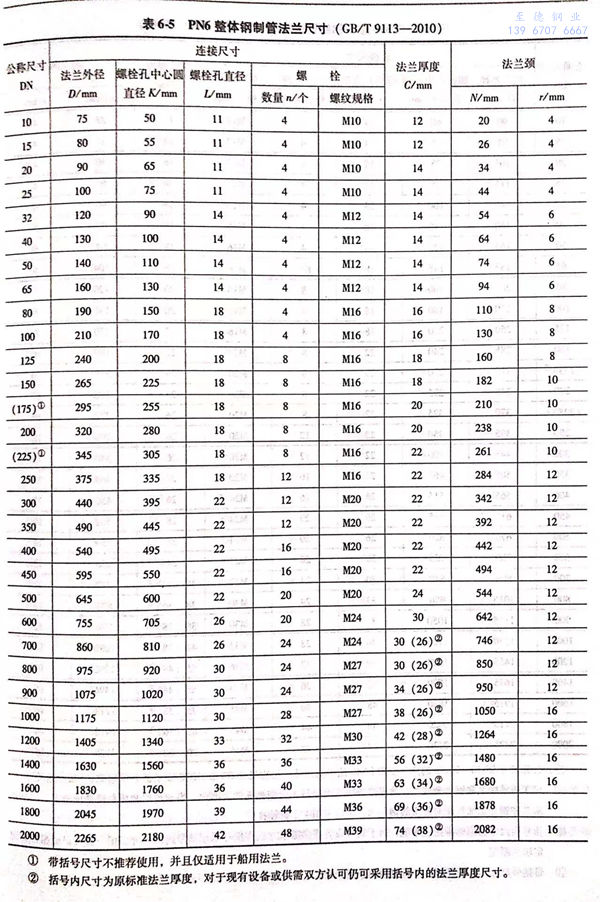

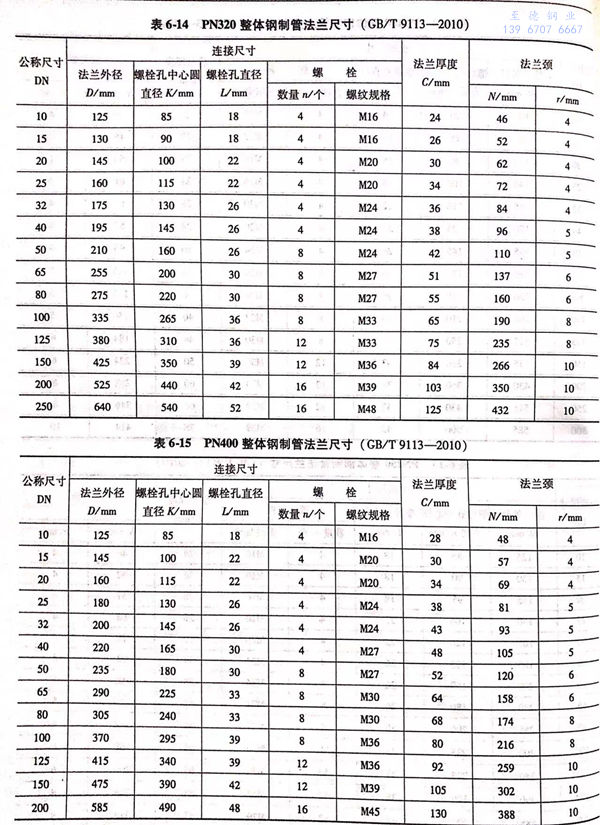

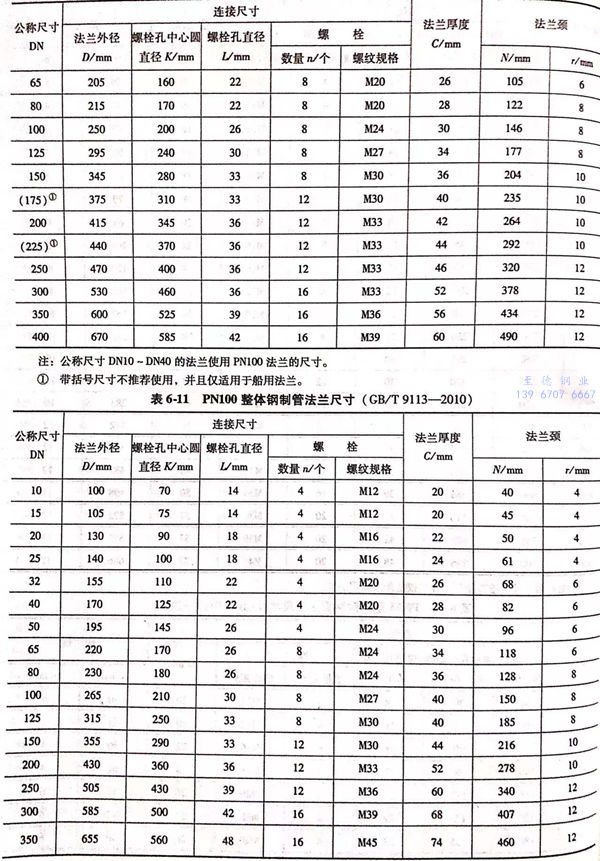

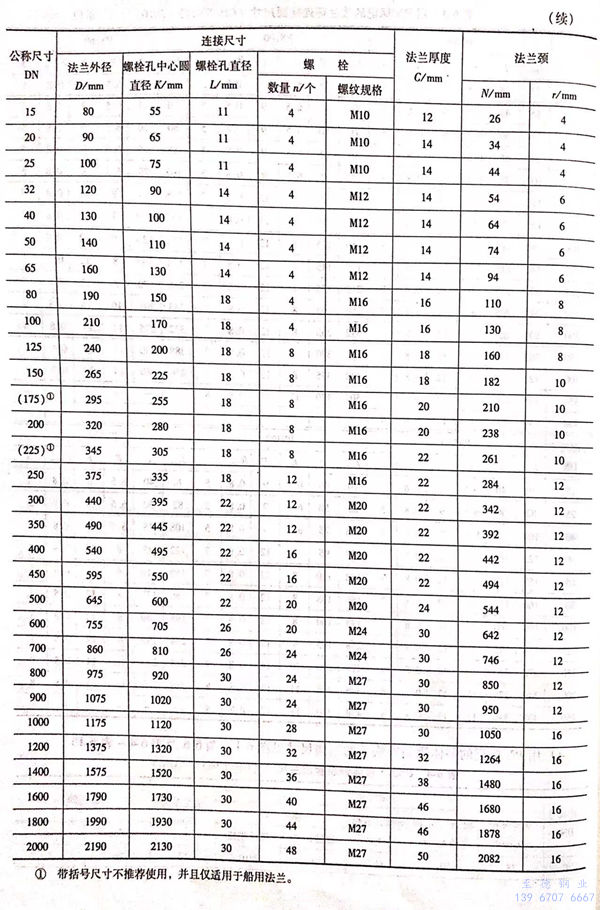

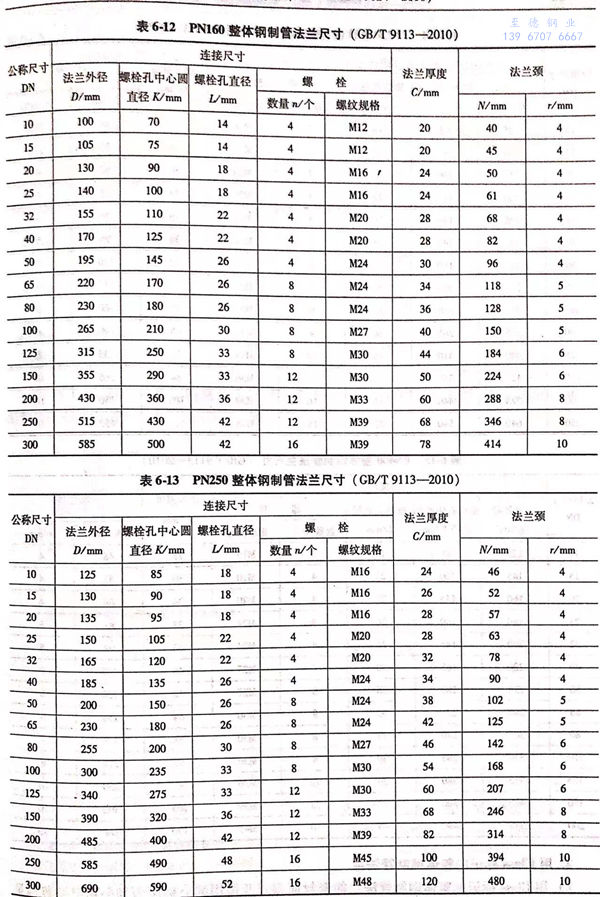

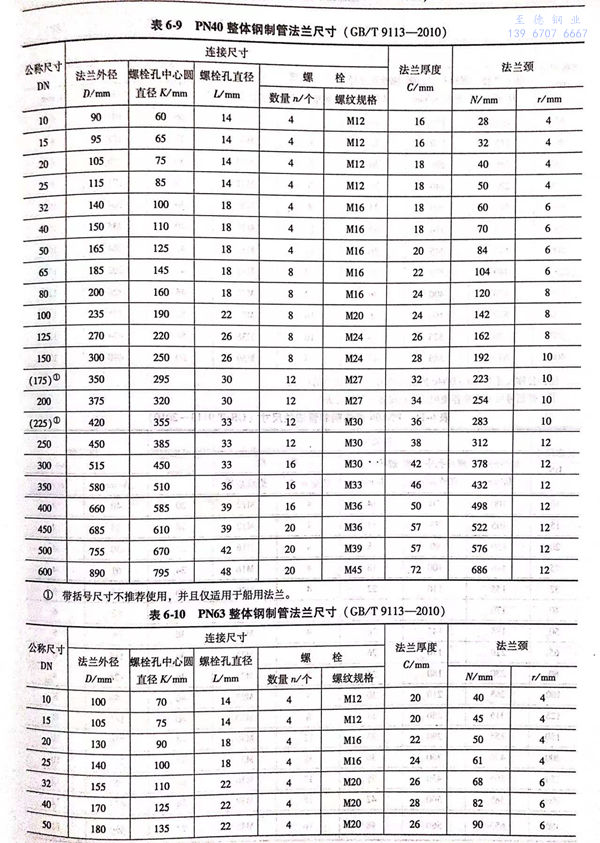

4. 用PN 標記的整體(ti)鋼制(zhi)管法蘭的結構尺(chi)寸見圖(tu)(tu) 6-1 ~ 圖(tu)(tu) 6-6 及(ji)表(biao) 6-4 ~表(biao) 6-15。

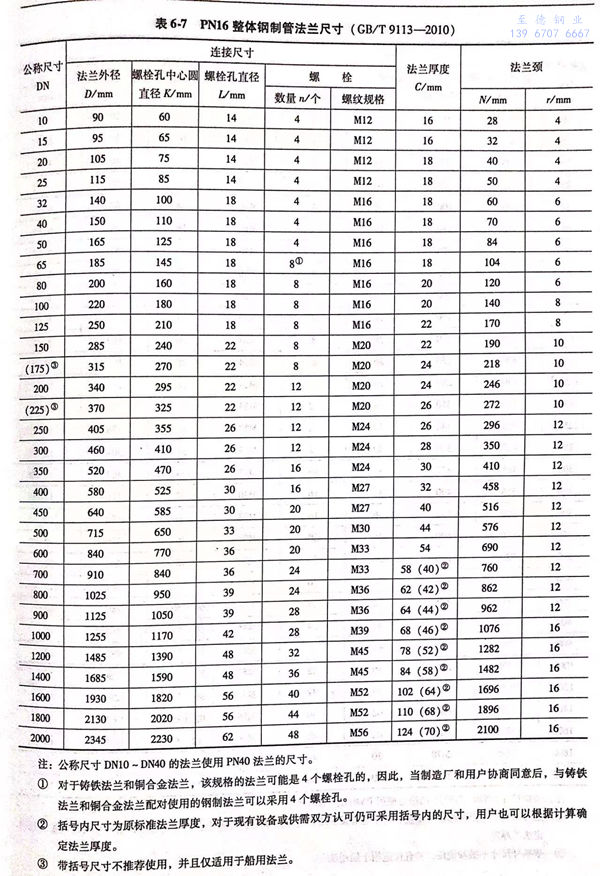

注：公稱尺寸DN10~DN40的(de)法蘭(lan)使用PN40法蘭(lan)的(de)尺寸；公稱尺寸DN50~DN150的(de)法蘭(lan)使用PN16法蘭(lan)的(de)尺寸。

    ①. 對于鑄(zhu)鐵(tie)法(fa)蘭(lan)和(he)銅合金法(fa)蘭(lan)，該規格的(de)法(fa)蘭(lan)可能是4個螺栓孔(kong)的(de)，因此，當制(zhi)造廠和(he)用戶協(xie)商同意(yi)后，與鑄(zhu)鐵(tie)法(fa)蘭(lan)和(he)銅合金法(fa)蘭(lan)配對使(shi)用的(de)鋼制(zhi)法(fa)蘭(lan)可以采用4個螺栓孔(kong)。

    ②. 括號內尺(chi)(chi)寸(cun)為原標(biao)準法(fa)蘭(lan)厚度(du)，對于現有設備或供需雙方認可(ke)仍可(ke)采(cai)用括號內的尺(chi)(chi)寸(cun)，用戶也可(ke)以根據計(ji)算(suan)確定法(fa)蘭(lan)厚度(du)。

    ③. 帶括(kuo)號尺寸不推薦使用，并且(qie)僅適用于船(chuan)用法(fa)蘭。

注：公稱尺寸(cun)DN10~DN40的法蘭使用PN40法蘭的尺寸(cun)。

   ①. 對于(yu)鑄鐵法蘭(lan)和銅(tong)合金(jin)法蘭(lan)，該規格的(de)法蘭(lan)可能是4個螺栓孔的(de)，因此(ci)，當(dang)制造廠(chang)和用戶協商同(tong)意后(hou)，與鑄鐵法蘭(lan)和銅(tong)合金(jin)法蘭(lan)配對使(shi)用的(de)鋼制法蘭(lan)可以采(cai)用4個螺栓孔。

   ②. 括(kuo)號內(nei)尺(chi)寸為原標準法蘭(lan)厚度(du)，對于現有設備或供(gong)需雙方認可(ke)仍可(ke)采(cai)用括(kuo)號內(nei)的尺(chi)寸，用戶(hu)也可(ke)以根據計算確定(ding)法蘭(lan)厚度(du)。

   ③. 帶括(kuo)號尺寸不推薦使(shi)用(yong)，并且僅適用(yong)于船(chuan)用(yong)法蘭。

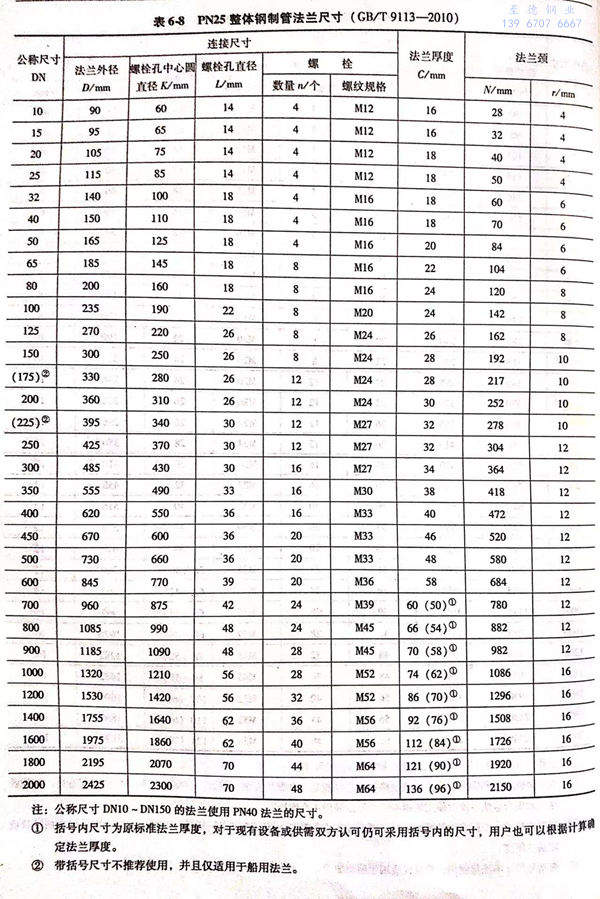

注：公稱尺寸DN10~DN150的法(fa)蘭使(shi)用PN40法(fa)蘭的尺寸。

  ①. 括號內尺寸(cun)為(wei)原標(biao)準法蘭厚度(du)，對于現有設(she)備或供需雙(shuang)方(fang)認可(ke)仍可(ke)采用(yong)括號內的(de)尺寸(cun)，用(yong)戶也可(ke)以根據計算確定法蘭厚度(du)。

  ②. 帶(dai)括號尺寸不推薦(jian)使用(yong)(yong)，并(bing)且僅適用(yong)(yong)于(yu)船用(yong)(yong)法蘭。
