影響點蝕的因素較多，為尋找各因素對點蝕的重要性，采用灰色理論進行關聯度分析。實驗數據來源于文獻，實驗材料為321不銹鋼(gang)，考慮氯離子濃度、溫度、pH值的影響，總共設計了16組實驗。實驗采用電化學方法中的三電極體系，實驗材料制作為工作電極。通過電化學工作站測量動極化曲線，獲得點蝕電位值。點蝕電位值的獲取方法是：參考GB/T 17899-1999，以陽極極化曲線上電流密度為100μA/c㎡的電位值作為點蝕電位。對于不銹鋼材料，點蝕電位越大，表示材料耐腐蝕越好。

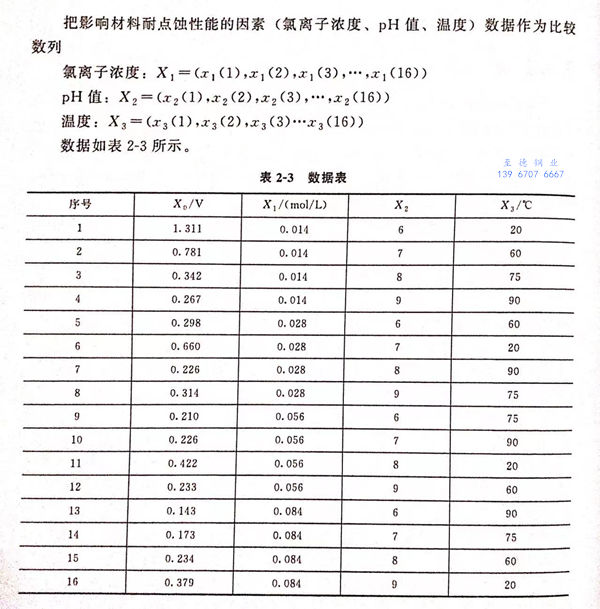

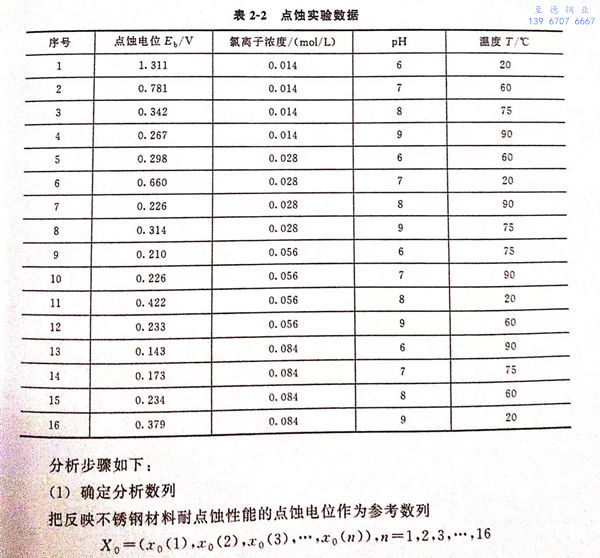

 文獻中給出了點蝕電位偏(pian)差值(zhi)，在此不(bu)考(kao)慮偏(pian)差，數據如表(biao)2-2所示(shi)。

2. 無(wu)量綱化處(chu)理

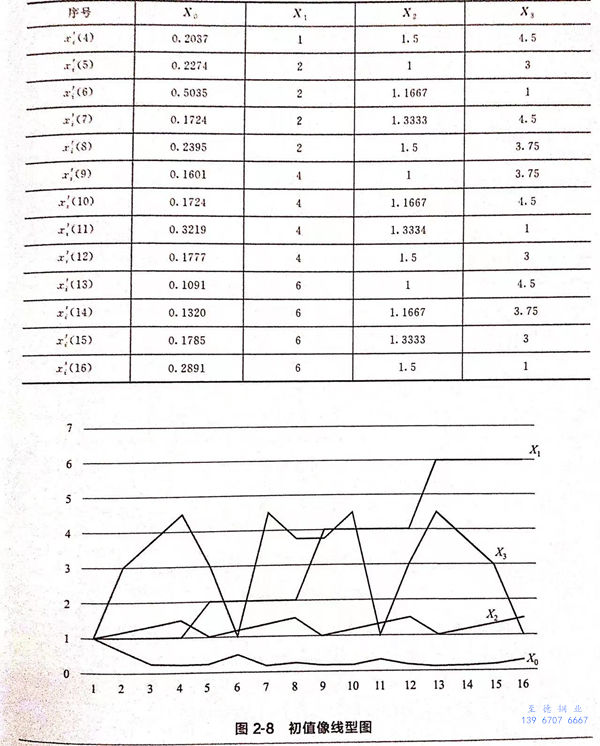

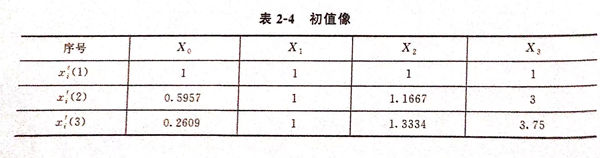

 本案例中，各(ge)數(shu)據(ju)的(de)無量綱化處(chu)理(li)采用求初值(zhi)像(xiang)的(de)方法。處(chu)理(li)后的(de)數(shu)據(ju)如表2-4所(suo)示，對(dui)應的(de)線型圖如圖2-8所(suo)示。

從圖2-8可(ke)以看出(chu)，pH值與點蝕電位的變(bian)化趨勢最為相似(si)。

3. 計算絕對差 Δ_i(n)

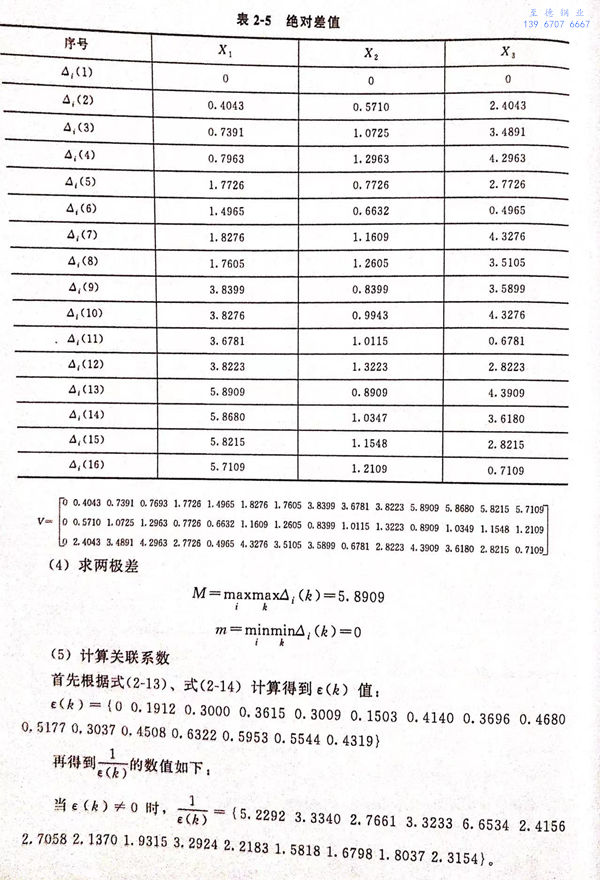

 根(gen)據公式，求比較(jiao)數(shu)列與(yu)參考數(shu)列差的絕對值，結(jie)果見(jian)表2-5.

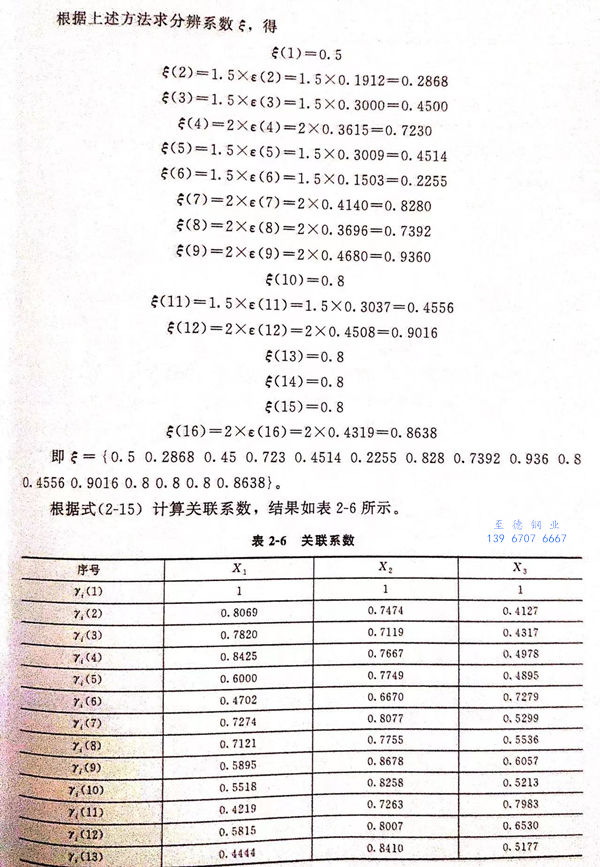

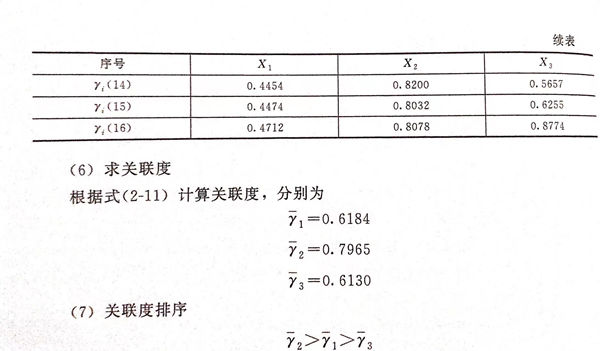

 即，本實(shi)驗中(zhong)，三個因(yin)素(su)對(dui)點蝕的(de)影(ying)響程度(du)為pH值＞氯離子(zi)濃度(du)＞溫度(du)。

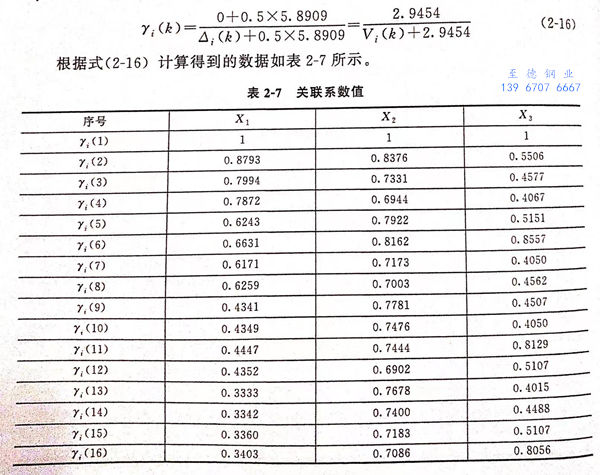

  為(wei)(wei)了(le)比較分(fen)(fen)辨系數5的取值對分(fen)(fen)析結果(guo)的影響(xiang)，現取分(fen)(fen)辨系數為(wei)(wei)固定值（ξ=0.5),進行(xing)計(ji)算。關聯系數的計(ji)算公(gong)式轉化為(wei)(wei)：

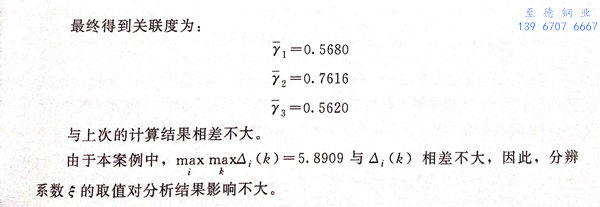

與(yu)上(shang)次的計算結(jie)果相差不大。因此，分(fen)辨系數ξ的取值對分(fen)析(xi)結(jie)果影響不大。
