一、帶頸承(cheng)插焊法蘭型式與尺寸(cun)
1. 用PN標記的帶(dai)頸(jing)承插焊法蘭

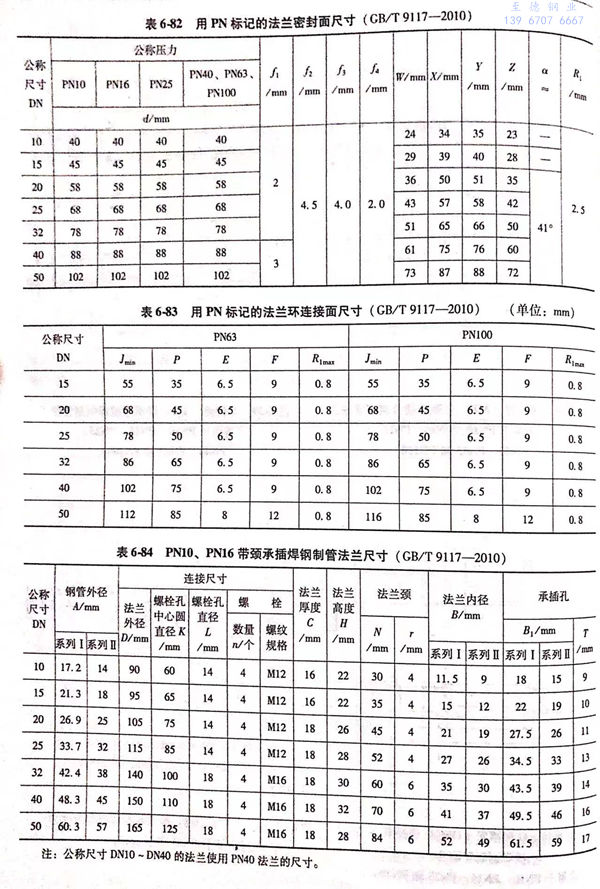

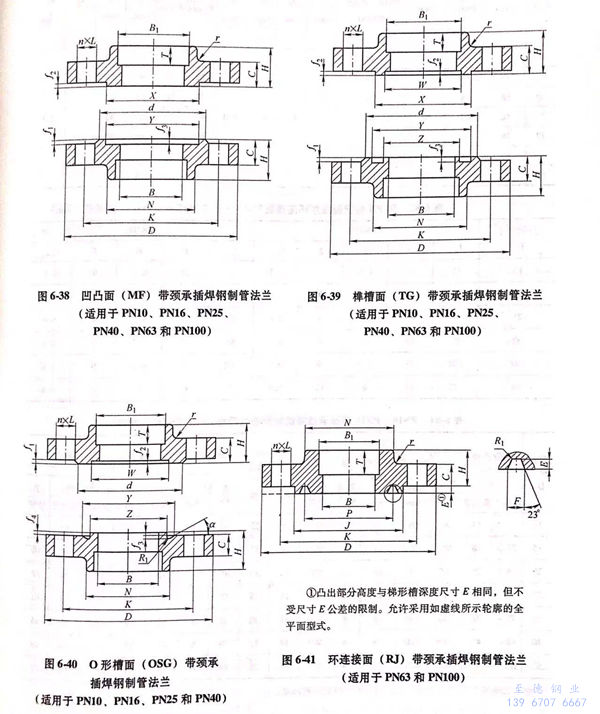

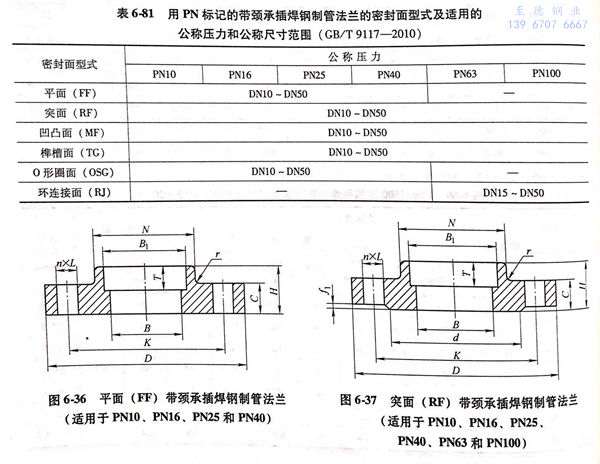

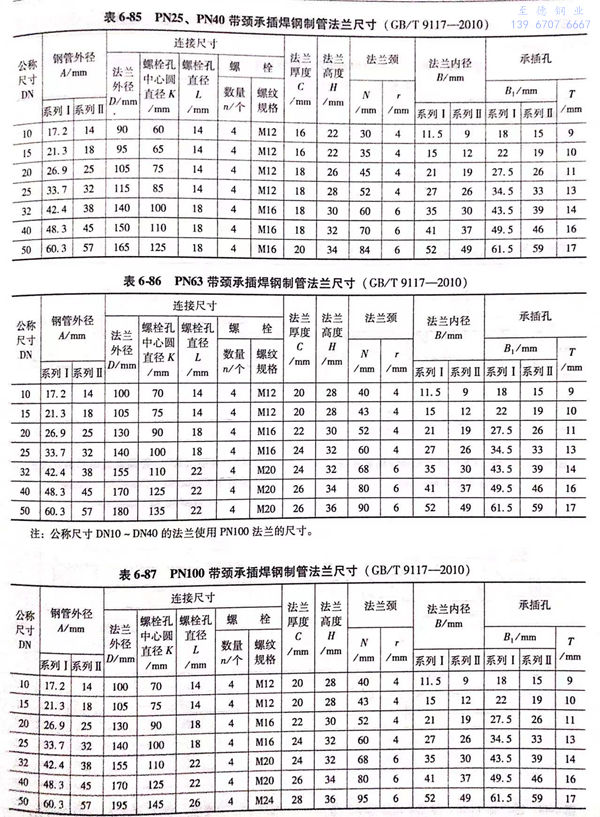

用PN標記的(de)(de)帶頸承插焊(han)鋼制(zhi)管法(fa)蘭的(de)(de)密(mi)封(feng)面型(xing)式及適用的(de)(de)公(gong)稱壓(ya)力和公(gong)稱尺寸(cun)范圍見(jian)表6-81;用PN標記的(de)(de)帶頸承插焊(han)鋼制(zhi)管法(fa)蘭型(xing)式如圖6-36~圖6-41所示，法(fa)蘭密(mi)封(feng)面尺寸(cun)見(jian)表6-82、表6-83,法(fa)蘭結構尺寸(cun)或尺寸(cun)見(jian)表6-84~表6-87。
2. 用Class 標記的帶頸(jing)承插焊法蘭

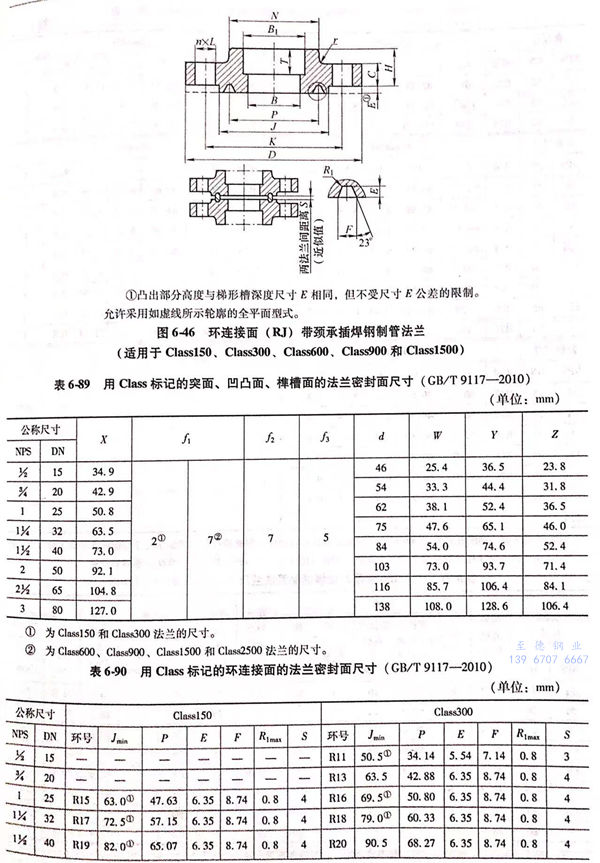

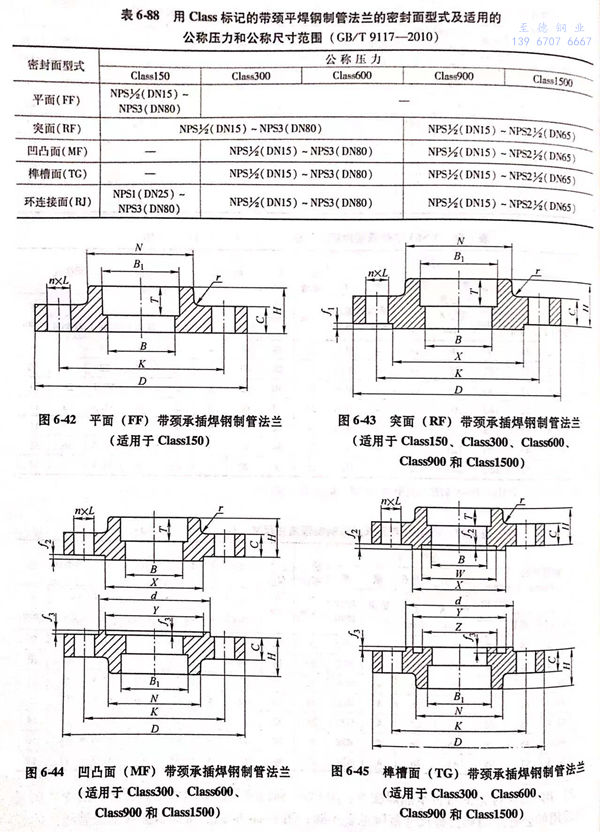

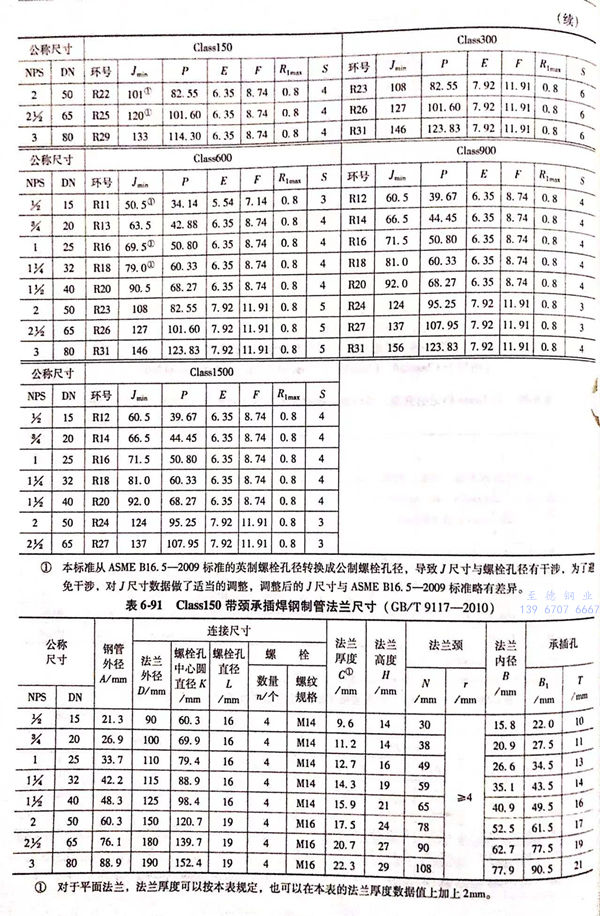

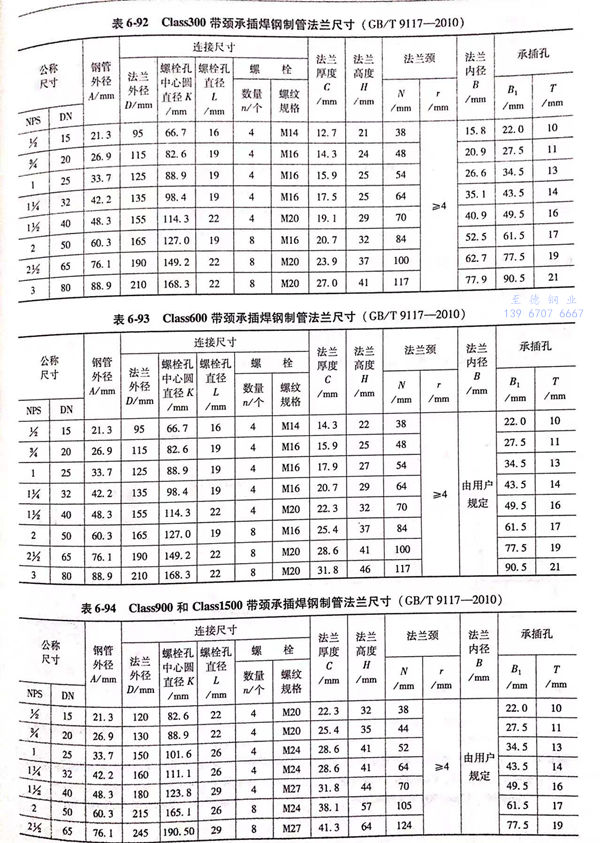

用(yong)(yong)Class 標記的(de)(de)帶頸承(cheng)插焊(han)鋼制管法(fa)蘭(lan)的(de)(de)密封面型式及適用(yong)(yong)的(de)(de)公稱壓力和公稱尺(chi)寸(cun)范圍見表(biao)(biao)6-88;用(yong)(yong)Class 標記的(de)(de)帶頸承(cheng)插焊(han)鋼制管法(fa)蘭(lan)的(de)(de)型式如圖 6-42 ~圖 6-46 所示，法(fa)蘭(lan)密封面尺(chi)寸(cun)見表(biao)(biao) 6~89、表(biao)(biao) 6~90 ，法(fa)蘭(lan)結構尺(chi)寸(cun)或尺(chi)寸(cun)見表(biao)(biao) 6-91~表(biao)(biao) 6-94。
二(er)、帶頸承插焊法蘭標記(ji)
1. 帶頸承(cheng)插焊(han)鋼制管法(fa)蘭應按(an)下列規(gui)定進行標記：
公(gong)稱(cheng)尺寸 → 公(gong)稱(cheng)壓力 → 法蘭型式代號(hao)（SW) → 密封面型式代號(hao) → 管表號(hao)（可省(sheng)略） → 材(cai)料(liao)代號(hao) → 標準(zhun)編號(hao)
2. 標記示例
示例 1 : 公稱尺寸DN50、公稱壓力PN25、突面（RF)帶頸承插焊鋼制管法蘭（SW)、材料為 06Cr19Ni10 , 其標記為：法蘭 DN50-PN25 SW RF 06Cr19Ni10 GB/T 9117
示例 2 : 公稱尺寸NPS3(DN80)、公稱壓力Class600、環連接面（RJ)帶頸承插焊鋼制管法蘭（SW)、管表號Sch80、材料為 06Cr17Ni12Mo2, 其標記為：法蘭 NPS3(或DN80)-Class600 SW RJ Sch80 06Cr17Ni12Mo2 GB/T 9117
