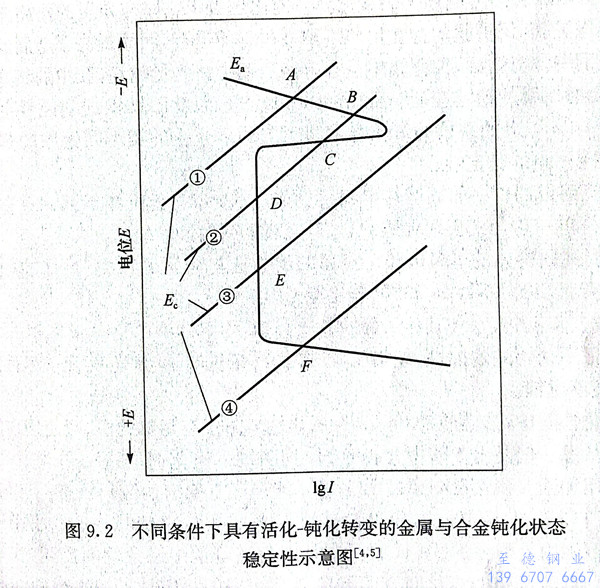

由(you)圖9.2可以看出(chu)在不同條件(jian)下電化學腐蝕的四種狀(zhuang)態：

  第一(yi)(yi)(yi)種狀態(tai)（圖9.2①）是陽極(ji)電(dian)(dian)位Ea和(he)陰極(ji)電(dian)(dian)位E。僅(jin)有(you)一(yi)(yi)(yi)個交點A，即僅(jin)有(you)一(yi)(yi)(yi)個穩定態(tai)E。不超過(guo)初始鈍化(hua)電(dian)(dian)位Ep，此時金屬處于活化(hua)狀態(tai)，腐(fu)蝕電(dian)(dian)流強度較(jiao)大，因(yin)而腐(fu)蝕速率較(jiao)大。鐵在稀硫酸中的腐(fu)蝕是一(yi)(yi)(yi)個典型的例子。

  第二種狀態（圖9.2②）是Ea和E。有三個交點B、C、D，C點是不穩定的，B點和D點的狀態是相對穩定的，即金屬可以處于鈍化狀態，也可以處于活化狀態，這種鈍化狀態可以因為其他偶然因素而被破壞，從而使金屬或合金處于活化狀態，出現活化-鈍化頻繁交替的震蕩現象。18Cr-8Ni奧氏體不銹鋼（簡稱18-8不銹鋼）在含氧化劑的硫酸介質中即屬于這種情況。

  第三種(zhong)狀態（圖9.2③）是(shi)E。和E。交(jiao)于E點，只(zhi)有一個鈍(dun)化穩定電位，這表(biao)明(ming)金屬或合金只(zhi)在鈍(dun)化狀態是(shi)穩定的，它能夠自動鈍(dun)化，此時的腐蝕速率很小(xiao)。不銹鋼在硝酸中便是(shi)這種(zhong)情(qing)況。

  第(di)四種狀態(tai)（圖9.2④）是E。和E。交于F，處(chu)(chu)于過(guo)鈍化(hua)區，Er超(chao)過(guo)了(le)過(guo)鈍化(hua)電(dian)位Er，金(jin)屬處(chu)(chu)于過(guo)鈍化(hua)狀態(tai)，有較高的腐(fu)蝕速(su)率。鉻不銹鋼在濃縮硝酸中就(jiu)會產生(sheng)過(guo)鈍化(hua)。

  不銹鋼只有在第三種狀(zhuang)態，即(ji)處(chu)于(yu)鈍化(hua)狀(zhuang)態，才是耐腐蝕的。
