碳和氮在鐵素體不銹(xiu)鋼中是不受歡迎的，因為它們除了能使鋼強化外，對鋼的其他各種性能都是不利的，如升高韌脆轉變溫度、增大缺口敏感性、降低焊后耐蝕性等。由于冶金技術的進步，目前工業規模上已可生產出超低碳、氮的高純（C＋N含量不大于0.015％）鐵素體不銹鋼，使鐵素體不銹鋼的一些不足得到了很大程度的克服。

  碳(tan)和氮(dan)都是擴(kuo)大Fe-Cr合金中γ相(xiang)區(qu)的(de)元素，使α＋y兩相(xiang)區(qu)向更(geng)高鉻(ge)含量方向移動（圖(tu)(tu)9.18和圖(tu)(tu)9.19），因而使碳(tan)、氮(dan)含量較高的(de)鐵素體(ti)不銹鋼中可(ke)能出現鐵素體(ti)+馬氏體(ti)的(de)雙相(xiang)結構。

  由(you)于碳、氮在鐵素體(ti)中的(de)(de)溶解度很低，鐵素體(ti)不(bu)銹鋼在高溫(wen)加(jia)熱后的(de)(de)隨后冷卻過(guo)程中會有碳、氮化物(wu)析出，它們(men)對鐵素體(ti)不(bu)銹鋼的(de)(de)性能(neng)產生重要的(de)(de)影響。

  碳(tan)、氮(dan)含量(liang)的(de)增加將使(shi)鐵素體不(bu)銹鋼(gang)的(de)沖(chong)擊韌性(xing)下降(jiang)，特別是鋼(gang)中鉻含量(liang)高達15％～18％時更為明顯，同時使(shi)鋼(gang)的(de)韌脆(cui)轉變溫度明顯上移(yi)，增加鋼(gang)的(de)缺口敏感性(xing)。

  鐵素(su)體不銹鋼中碳、氮含量的(de)增加也加強了鋼的(de)冷卻速率效應(ying)和尺(chi)寸效應(ying)。前(qian)者指(zhi)隨冷卻速率的(de)不同(tong)，鋼的(de)韌性有很(hen)(hen)大(da)的(de)不同(tong)，后(hou)者是指(zhi)隨截面(mian)尺(chi)寸的(de)變化(hua)，鋼的(de)韌性有很(hen)(hen)大(da)的(de)不同(tong)。

  除碳、氮外(wai)，鐵(tie)素體不銹鋼中(zhong)的(de)氧含(han)量對其韌性也(ye)有(you)類似的(de)影響。

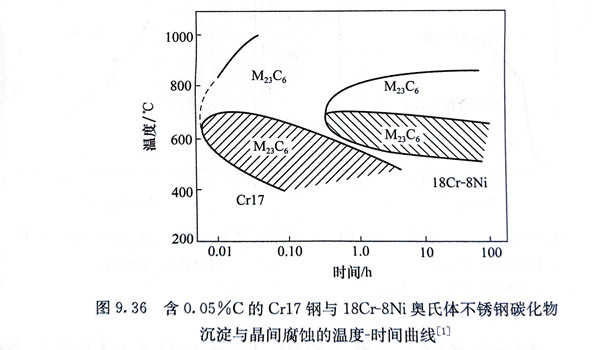

  碳、氮在鐵素體不銹鋼中存在的另一重要影響是使其具有很高的晶間腐蝕敏感性，其敏感程度隨鋼中C＋N含量的增加而增加，其敏感程度遠高于一般18Cr-8Ni奧氏體不銹鋼。圖9.36為含0.05％C的Cr17鋼與18Cr-8Ni奧氏體不銹鋼碳化物沉淀與晶間腐蝕的溫度-時間曲線，圖中陰影部分為晶間腐蝕敏感區。

  碳、氮在鐵素體中的溶解度低，而碳、鉻在α相中的擴散速率比在γ相中快得多，因此鐵素體不銹鋼在高溫加熱后的冷卻過程中，包括快速冷卻，極易析出碳化物和氮化物。其敏化行為與奧氏體不銹鋼不同，除了如圖9.36所示，在400～600℃區間，因析出Cr₂₃C₆而出現敏化區外，在1100℃以上的高溫區域也可以出現敏化區，這是由于從高溫冷卻過程中經過400～600℃生成Cr₂₃C₆所致。在兩個敏化區之間的700～850℃生成Cr₂₃C₆時，由于鉻的再擴散而補充了因形成Cr₂₃C₆所需要的Cr，因而不產生貧鉻區，敏化現象消失。

  一些研究結果還指出，碳、氮在鐵素體不銹鋼中對耐一般腐蝕、耐點蝕、耐縫隙腐蝕(shi)、耐應(ying)力腐蝕等都是有害的。
