022Cr11Ti鋼是一種超低碳的鐵(tie)素體不銹(xiu)鋼，具有良好的成形性、經濟性、耐蝕性、抗氧化性等綜合性能，斷續高溫使用溫度為815℃，連續使用溫度為675℃。


  022Cr11Ti鋼的開始(shi)熱(re)加工溫(wen)(wen)度(du)為1100～1150℃，卷(juan)取溫(wen)(wen)度(du)約600℃，熱(re)軋(ya)(ya)帶(dai)(dai)坯在罩式爐內退火(huo)工藝(yi)為（830～870℃）x8h，冷軋(ya)(ya)帶(dai)(dai)的退火(huo)溫(wen)(wen)度(du)控制在（860±10）℃。退火(huo)后的力學性能見表9.26。

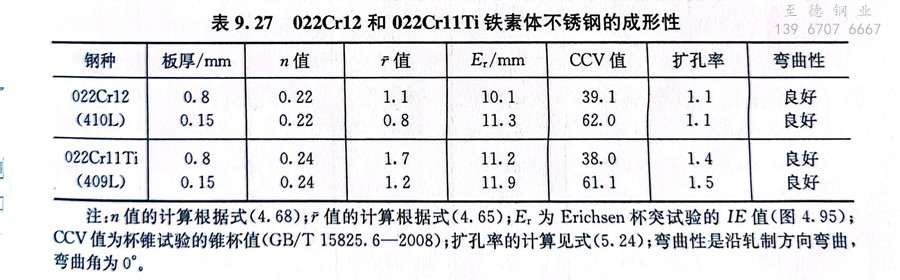

  022Cr11Ti鋼由于(yu)低的(de)(de)(de)碳(tan)、氮含量(liang)又(you)加(jia)入(ru)鈦，鋼板平(ping)行面｛111｝較(jiao)(jiao)(jiao)發達，因此值(zhi)較(jiao)(jiao)(jiao)高(gao)，深(shen)拉伸性能(neng)較(jiao)(jiao)(jiao)好(hao)，當鈦的(de)(de)(de)加(jia)入(ru)量(liang)為(wei)(wei)C＋N的(de)(de)(de)10倍以上時(shi)可得到高(gao)的(de)(de)(de)r值(zhi)。022Cr11Ti鋼還具有較(jiao)(jiao)(jiao)好(hao)的(de)(de)(de)脹形(xing)(xing)性。脹形(xing)(xing)性是以形(xing)(xing)變強(qiang)化(hua)指(zhi)(zhi)數n為(wei)(wei)指(zhi)(zhi)標的(de)(de)(de)（式(shi)(shi)（4.68）），置換式(shi)(shi)固(gu)溶元(yuan)素和間隙式(shi)(shi)固(gu)溶元(yuan)素對n值(zhi)均有不利影響（表(biao)4.14）。022Cr11Ti鋼中的(de)(de)(de)鉻元(yuan)素和碳(tan)、氮的(de)(de)(de)含量(liang)均低并加(jia)入(ru)微(wei)量(liang)的(de)(de)(de)鈦，因此具有良好(hao)的(de)(de)(de)脹形(xing)(xing)性。表(biao)9.27為(wei)(wei)022Cr12和022Cr11Ti鐵素體不銹鋼的(de)(de)(de)成形(xing)(xing)性對比(bi)。


表 27.jpg


  022Cr11Ti鋼有良好的焊(han)接(jie)性，可采用各種方法焊(han)接(jie)，焊(han)接(jie)時輸入的熱量應該小些，避免晶粒過分長(chang)大(da)。


  022Cr11Ti鋼廣泛用(yong)于(yu)汽車排氣系統中，如消(xiao)音(yin)器(qi)、尾氣管、觸媒(mei)轉換器(qi)殼體(ti)等。煤氣燃燒噴嘴等需深拉伸(shen)成形部件也大量采用(yong)022Cr11Ti鋼。
