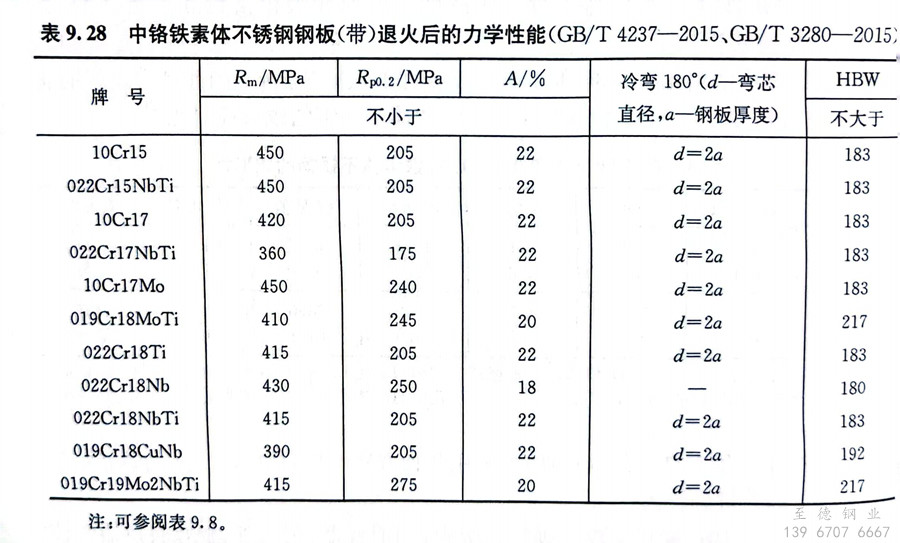

10Cr15是一種中鉻鐵素體不(bu)銹鋼，有良好的耐蝕性和較好的焊接性。該鋼的始鍛溫度為1040～1120℃，終鍛溫度為705～790℃，鍛后空冷，退火溫度為780～850℃，快冷或緩冷，退火后的力學性能見表9.28。

  10Cr15不銹鋼(gang)(gang)用(yong)(yong)于建(jian)筑內裝飾、重(zhong)油燃燒室(shi)部件(jian)、家庭(ting)用(yong)(yong)具(ju)、家用(yong)(yong)電器部件(jian)。該鋼(gang)(gang)的韌(ren)脆轉變(bian)溫(wen)度在室(shi)溫(wen)以(yi)上，對缺(que)口(kou)敏感，不適(shi)于做室(shi)溫(wen)以(yi)下的承(cheng)載(zai)零(ling)件(jian)。

  10Cr17 不銹鋼是一種耐蝕性良好的通用鋼。該鋼易于熱加工，適合的熱變形溫度為1050～1150℃，為了獲得細的晶粒和較好的塑性，熱變形終止溫度應小于800℃并盡量低，同時在此溫度下應有足夠的變形量。該鋼退火溫度為780～800℃，空冷，其退火后的力學性能見表9.28。

  10Cr17 不銹鋼可以焊接，在碳含(han)量較高而鉻(ge)含(han)量較低(di)時，其組織(zhi)結構為鐵(tie)素(su)體十少量珠光體或(huo)鐵(tie)素(su)體十碳化(hua)物。由于它的韌脆轉變溫度(du)在室(shi)溫以上(shang)，且對缺口(kou)敏感，不適宜制(zhi)作室(shi)溫以下承受載荷的設備和部(bu)件，通(tong)常使用的鋼材截面(mian)尺(chi)寸(cun)不允許超過4mm。

  10Cr17 不銹鋼有晶間(jian)腐蝕傾向，其敏化溫度范圍在400～600℃，在700～850℃進行穩定化處理，敏化消失。在10Cr17鋼中加入5wc～0.80％的Ti可以抑制其晶間腐蝕傾向。

  10Cr17 不(bu)銹(xiu)鋼在(zai)大氣、水蒸氣等介質中具(ju)有(you)不(bu)銹(xiu)性，當(dang)介質中含有(you)較多氯(lv)離子時，則(ze)耐銹(xiu)性不(bu)足，在(zai)氧化(hua)性類溶(rong)液(ye)中有(you)良好的耐蝕(shi)性，尤(you)其在(zai)稀硝酸(suan)中。該鋼主要用(yong)于生產(chan)硝酸(suan)、氨(an)酸(suan)的化(hua)工設備，也可用(yong)于制(zhi)造食品和釀酒(jiu)的設備、管(guan)道(dao)，薄板(ban)廣(guang)泛用(yong)于建筑內裝修(xiu)、日用(yong)辦公設備、廚房器具(ju)、汽車裝修(xiu)、氣體燃燒器等。
