亚洲欧美色综合一区二区在线

10Cr17、（430）、1Cr17Ti（437）

  ( 10Cr17) 430 不銹鋼、(1Cr17Ti) 437 不銹鋼，這是兩種中等鉻含量的鐵素體不銹鋼。當( 10Cr17) 430 不銹鋼中含碳量較高而鉻含量較低時，此鋼的組織結構除鐵素體外還有一定量的珠光體或鐵素體＋碳化物。(1Cr17Ti) 437不銹鋼由于低碳并加Ti穩定化元素，此鋼的組織結構為純鐵素體。它的耐晶間腐蝕性，成型性和焊接性均優于( 10Cr17)430不銹鋼。這二種鐵素體不銹鋼脆性轉變溫度均在室溫以上，而且都對缺口敏感，所以不適于制作在室溫以下承受載荷的設備和部件，通常使用的鋼材截面尺寸一般不允許超過4mm。( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼在大氣、水蒸氣等介質中具有不銹性，但當介質中含有較高氯離子時，不銹性則嫌不足。這二種鋼在氧化性酸溶液中均有接近304不銹鋼和321不銹鋼的耐蝕性。由于這兩種鋼具有耐蝕性、力學性能以及熱導率高的特點，它們主要用于生產硝酸、硝銨的化工設備，如吸收塔、熱交換器、酸槽輸送管道、貯槽等，薄板廣泛用于建筑內裝修、日用辦公設備、廚房器具、汽車裝飾、氣體燃燒器等。

一(yi)、化(hua)學成分(fen)

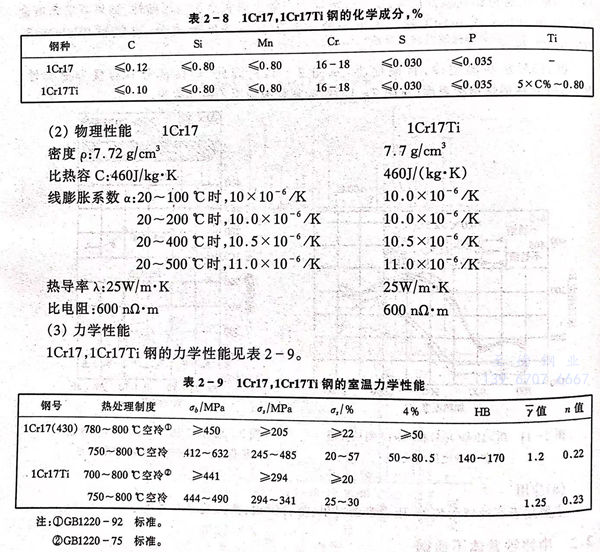

( 10Cr17) 430 不銹鋼、(1Cr17Ti) 437 不銹鋼的化學成分見表2-8。

三、力(li)學性(xing)能

( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼的力學性能見表 2-9 。

( 10Cr17)430不銹鋼高溫抗張性能見圖 2-13。

( 10Cr17)430不銹鋼蠕變破斷強度見圖 2-14。

四、耐蝕(shi)性

 a. 均勻腐(fu)蝕

  ( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼在氧化性環境中耐蝕性強。然而在非氧化酸及活化作用的溶液中耐蝕弱，只能作為制造醋酸用設備的耐蝕材料。

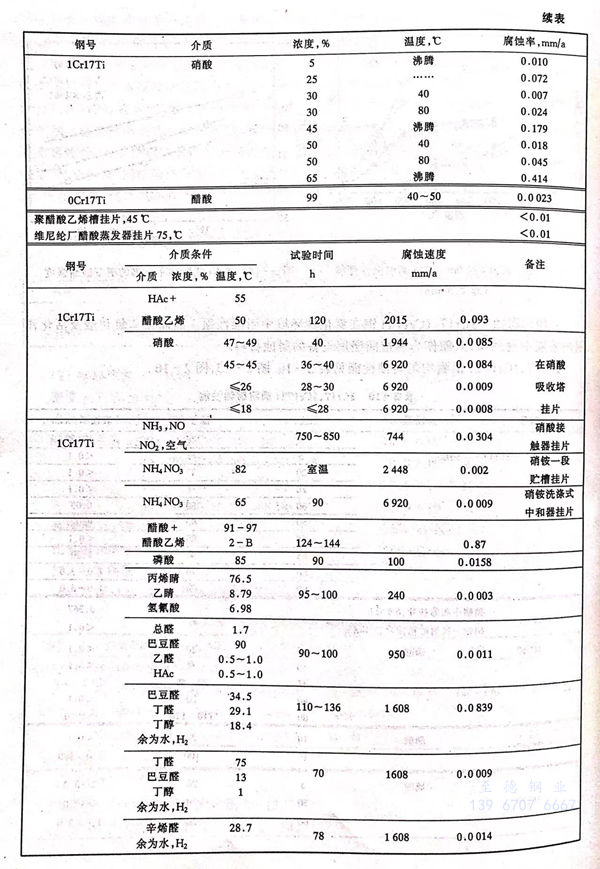

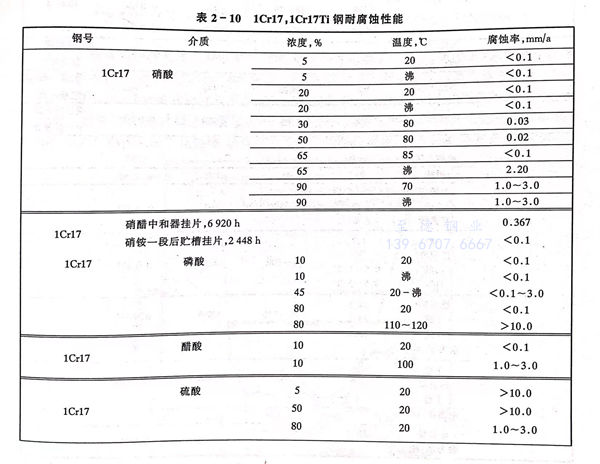

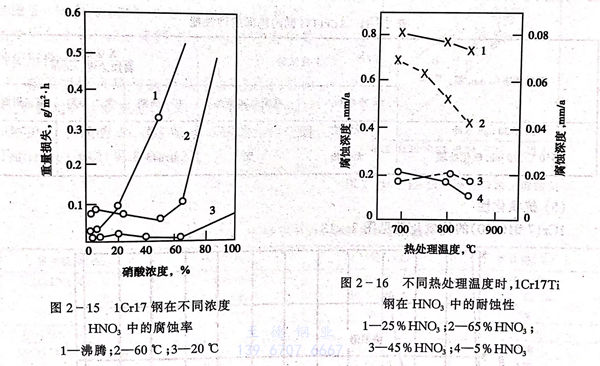

  ( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼耐均勻腐蝕性能見表2-10，圖2-15，圖2-16。

   ( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼在硫酸溶液中使用，室溫時允許使用濃度在0.5％以下，90％以上，66℃以下允許使用的濃度0.1％以下95％以上。在硝酸溶液中，HNO₃濃度＜20％時可用至沸騰溫度，20％～40％，使用溫度＜70℃，40％～70％，＜60℃。

 b. 耐晶(jing)間腐蝕

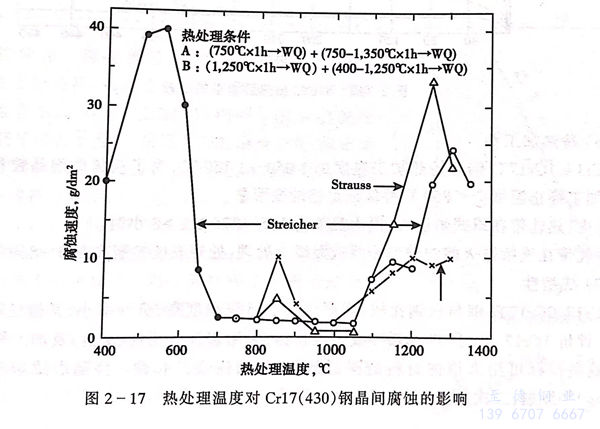

  鐵素體不銹鋼中C，N溶解度比奧氏體不銹鋼(gang)小，而由于Cr，C等在鐵素體中擴散速度快，容易生成碳化物和氮化物，因此表現出晶間腐蝕特性與奧氏體不銹鋼不同。圖2-17指出10Cr17鋼敏化溫度范圍在400～600℃附近，在1100℃以上高溫區暴露也產生敏化，此敏化的高溫區，是冷卻途中通過400～600℃時生成碳化物的結果，此碳化物生成極快。在700～850℃溫度區穩定化處理，碳化物生成時產生的Cr貧化，由于Cr的再擴散，敏化消失。(1Cr17Ti)437不銹鋼，由于低C加Ti穩定化，可抑制鋼的敏感性。

 ( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼在760～816℃退火處理在硫酸＋硫酸銅＋銅屑法，65％HNO₃法檢驗均無晶間腐蝕（見表2-11）。

五、抗(kang)氧化性

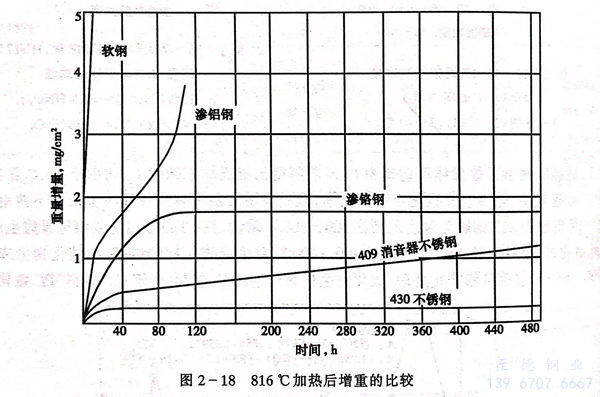

( 10Cr17)430不銹鋼的抗氧化性見圖2-18。

六(liu)、冷熱加工性

 ( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼開始熱加工溫度為1050～1150℃，為了獲得微細晶粒和較好的塑性，熱加工終止溫度應＜850℃并保證足夠的變形量。

  退火：熱軋帶在罩式爐退火，退火溫度為825～875℃，＞8小時(shi)。

  冷軋帶在連續退火酸(suan)洗爐的冷線或混線上處理(li)，處理(li)溫度控(kong)制在850～860℃。

七、成(cheng)型性

 ( 10Cr17)430不銹鋼、(1Cr17Ti)437不銹鋼與軟鋼比較，屈服強度和抗張強度高，延伸率小，其塑性基本與軟鋼相似。評價10Cr17,0Cr17Ti薄板冷成型性指標，采用塑性應變比（y值）及加工硬化指數（n值）。這些指標可用來描述材料的深拉伸性、脹形性及擴孔性。伴隨著成型還出現皺折（ridging）和縱裂（二次加工性）問題。

a. 脹形(xing)性

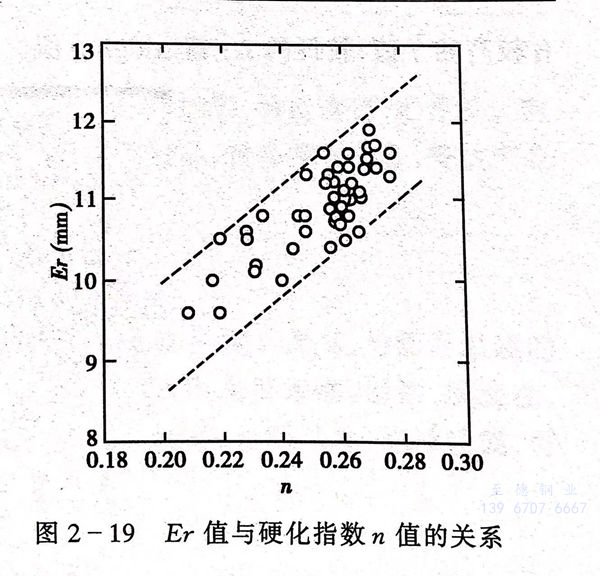

( 10Cr17)430不銹鋼 n值為0.21～0.22，(1Cr17Ti)437不銹鋼的n值為0.22～0.23，較430不銹鋼稍大些（見表2-11）。n值和Er值之間關系如圖2-19所示，板厚0.6～1.0mm，Er值隨n值變化在9.0～12。顯然10Cr17不銹鋼板有著中等的脹形性。

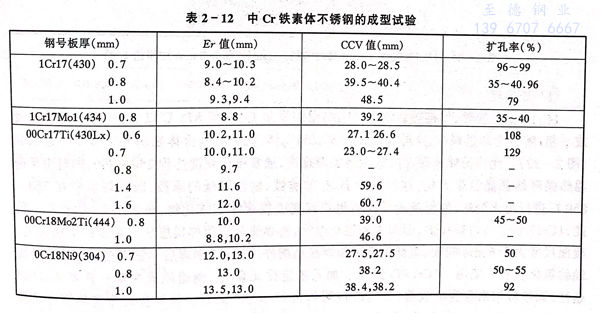

 使用陰模直(zhi)徑(jing)與(yu)(yu)直(zhi)徑(jing)幾乎相同的球底(di)沖頭，如(ru)選用有效潤滑油，430不(bu)銹鋼(gang)(gang)板可以得到與(yu)(yu)304不(bu)銹鋼(gang)(gang)相同的Er值。日(ri)本不(bu)銹鋼(gang)(gang)公司記載了Er值的資料（見表(biao)2-12）。

 b. 深拉(la)伸性(xing)

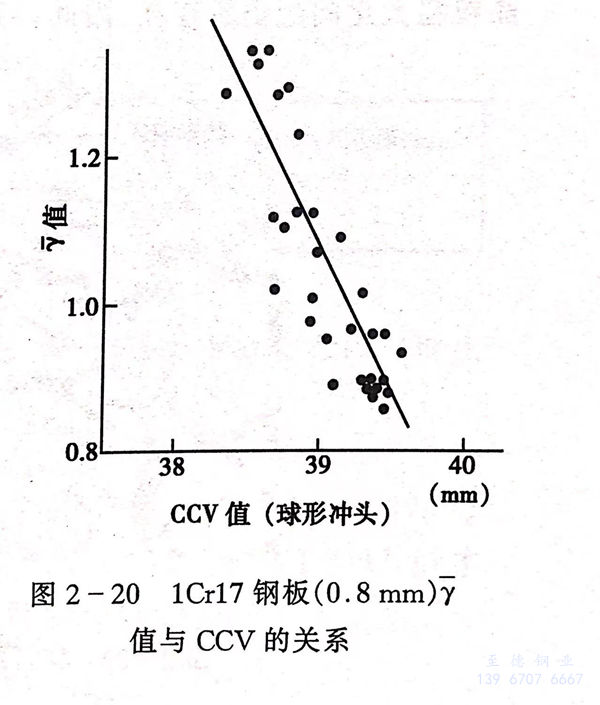

  深(shen)拉(la)伸(shen)性(xing)（CCV值(zhi)(zhi)(zhi)）與塑性(xing)應(ying)變比（值(zhi)(zhi)(zhi)）有(you)密切的(de)關(guan)系(xi)（見圖2-20），γ值(zhi)(zhi)(zhi)愈大(da)，深(shen)拉(la)伸(shen)愈好（CCV值(zhi)(zhi)(zhi)愈小）。( 1Cr17)430不銹鋼(gang)、(1Cr17Ti)437不銹鋼(gang)的(de)γ值(zhi)(zhi)(zhi)n值(zhi)(zhi)(zhi)見表2-11。為獲得較大(da)y值(zhi)(zhi)(zhi)，應(ying)采用合理的(de)冶(ye)金工藝，保證(zheng)冷軋(ya)薄板(ban)有(you)較大(da)織構系(xi)數(shu)｛111｝／｛110｝比，就能得到(dao)較大(da)的(de)值(zhi)(zhi)(zhi)和較小的(de)各向異性(xing)。

 c. 皺折

  430和(he)437鐵素(su)體不(bu)銹鋼(gang)薄(bo)板，拉伸加(jia)工，深拉伸加(jia)工時容易引起皺(zhou)折（ridging），這種波(bo)紋狀起伏是沿著延伸方向如圖2-21。皺(zhou)折程度與鋼(gang)的(de)(de)(de)成分(fen)，鋼(gang)鑄造組織，熱軋，退(tui)火工藝(yi)，冷軋工藝(yi)有(you)(you)關，受冷軋薄(bo)板織構(gou)系數｛111｝／｛110｝比的(de)(de)(de)影響，皺(zhou)折不(bu)僅損壞制(zhi)(zhi)品(pin)外觀，而且在(zai)皺(zhou)折顯(xian)著的(de)(de)(de)地(di)方容易引起破損。因(yin)此，對(dui)冷成型器件，特(te)別是深拉伸制(zhi)(zhi)品(pin)用(yong)的(de)(de)(de)Cr17鋼(gang)板，應保證材(cai)料(liao)有(you)(you)較高的(de)(de)(de)y值，較低(di)的(de)(de)(de)Δy值、ridging值。

八、焊(han)接性

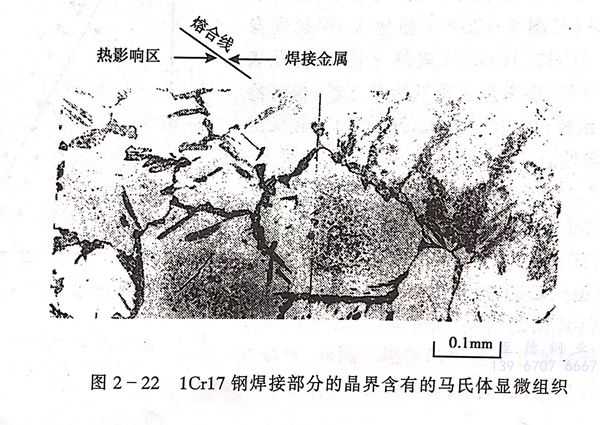

 ( 10Cr17)430不銹鋼焊接時，焊接熱影響區（HAZ）組織發生變化，即875℃以上，一部分組織轉變成γ相，隨后冷卻過程中，這部分γ相轉變成馬氏體，此條狀馬氏體在晶界上多呈不連續狀（圖2-22）。此馬氏體相硬度隨碳量增加而提高，通常維氏硬度達到250～300，同時由于高溫熱循環結晶晶粒粗大化，這都成為HAZ的脆性、韌性降低的原因，因此焊后應在750～850℃進行退火處理，使板條狀馬氏體組織轉變成鐵素體＋碳化物，改善HAZ的脆性。因此，430不銹鋼是可以焊接的，但通常采用小電流，高焊速并使用焊接層次盡量少的焊接工藝。截面尺寸大于6mm的板、管材不宜用作焊接結構件。430不銹鋼焊后不適于在導致其晶間腐蝕的氧化性酸中使用。(1Cr17Ti)437不銹鋼由于加入穩定化元素Ti，鋼組織成為單一鐵素體，HAZ延性，韌性可相當程度的改善。437不銹鋼可焊性較430不銹鋼好。但焊接時高溫熱循環結晶晶粒粗大化問題仍然存在，因此，與430不銹鋼一樣，焊接時限制板厚，焊接熱量輸入。

九(jiu)、用途(tu)

  主要用于生(sheng)產硝酸、硝銨(an)的(de)化(hua)工設(she)備(bei)(bei)，如(ru)吸收塔，熱交換器，酸槽(cao)，輸送管道，貯槽(cao)等。薄板(ban)廣(guang)泛用于建(jian)筑內(nei)裝(zhuang)修，日(ri)用辦公設(she)備(bei)(bei)，廚房設(she)備(bei)(bei)、器具(ju)，電氣制品，食(shi)品陳(chen)列裝(zhuang)備(bei)(bei)，餐飲產業(ye)的(de)冷凍冷藏車，器具(ju)，汽車裝(zhuang)飾，氣體燃燒器等。
