亚洲欧美色综合一区二区在线

00Cr25Ni4Mo4Ti、S44635

（00Cr25Ni4Mo4Ti）S44635 不銹鋼是以Ti穩(wen)定化的超低碳、氮(dan)的高鉻(ge)鉬亞洲歐美色綜合一區二區在線:鐵素體不銹鋼，它在海水(shui)和含氯(lv)化(hua)物介質中具有極好的耐孔蝕(shi)、亞洲歐美色綜合一區二區在線:耐縫隙腐蝕性能。它具(ju)有良好的(de)強(qiang)度(du)、韌(ren)性(xing)和(he)可焊性(xing)，即使在(zai)焊后于零下溫度(du)仍有一定的(de)韌(ren)性(xing)。它主要用于海水或其他含氯化物溶液的(de)工(gong)廠，可制作洗滌器、冷凝(ning)器和(he)熱交換器。

一(yi)、化學(xue)成分

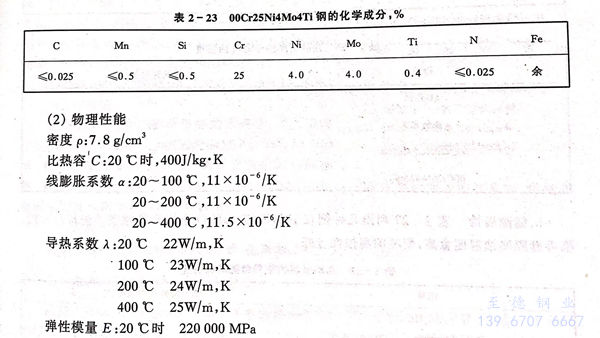

（00Cr25Ni4Mo4Ti）S44635 不(bu)銹鋼的化(hua)學(xue)成分見表2-23。

三、力學性能(neng)

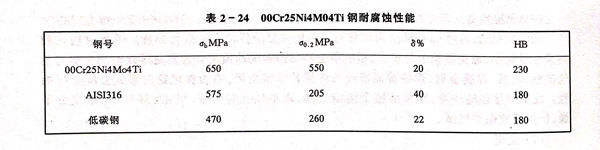

（00Cr25Ni4Mo4Ti）S44635 不銹鋼室溫力學性能見表 2-24。

四、耐蝕性

a．耐孔蝕(shi)性

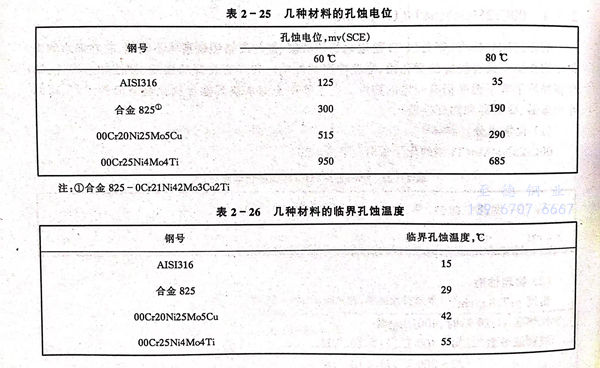

   表2-25列出幾種鋼在不同溫度5％Nacl中的孔蝕電位（擊穿電位），孔蝕電位愈高，耐孔蝕性愈好。表2-26列出幾種鋼在10％ FeCl₃,6H₂O溶液中臨界孔蝕溫度（C.P.T）。臨界孔蝕溫度愈高，鋼的耐孔蝕性愈好。

b．縫(feng)隙腐蝕

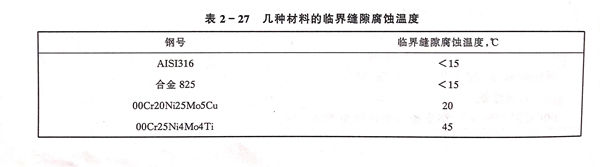

 表2-27列出幾種鋼在10％ FeCl₃·6H₂O中臨界縫隙腐蝕溫度（CCT）。臨界縫隙腐蝕溫度愈高，耐縫隙腐蝕性愈好。

c. 應力腐蝕破裂性

 表2-28列出了在40％CaCl₂,100℃溶液中，施加90％屈服強度的軸向應力，測定其破裂時間。在Wick 試驗（1500 ppmCl的NaCl，100℃）中，（00Cr25Ni4Mo4Ti）S44635 不銹鋼是耐應力腐蝕的。但是正像奧氏體和鐵素體＋奧氏體雙相鋼一樣，在沸騰MgCl₂ 140℃溶液中則是不耐應力腐蝕破裂的。

d. 耐均勻腐蝕

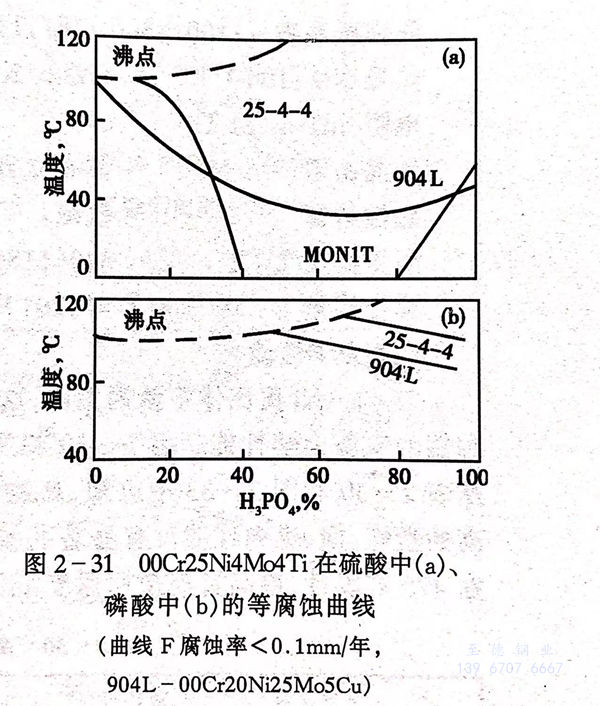

 圖(tu)2-31示出（00Cr25Ni4Mo4Ti）S44635 不銹鋼在硫酸溶液(ye)，磷酸溶液(ye)中的等腐蝕曲線。

e. 晶(jing)間(jian)腐蝕

（00Cr25Ni4Mo4Ti）S44635 不銹鋼，焊后無晶間(jian)腐(fu)蝕傾向。

五、冷熱加工(gong)性和(he)熱處理

 （00Cr25Ni4Mo4Ti）S44635 不(bu)銹鋼有良好的熱加工性，容易鍛造，熱軋，它有良好的冷成型，彎曲，管的滾壓擴孔及其他性能，但是由于高的屈服強度，成型最初階段需要較大的能量，而隨后由于較小的冷作硬化，所以不用進行中間退火。（00Cr25Ni4Mo4Ti）S44635 不銹鋼不適于拉伸成形操作，所以不推薦用作板式換熱器。

 熱(re)處(chu)理，00Cr25Ni4Mo4Ti加熱(re)至1000℃，水冷。

六、焊接性

 （00Cr25Ni4Mo4Ti）S44635 不銹鋼有良好的可焊性，焊前不需予熱，焊后不需熱處理，（00Cr25Ni4Mo4Ti）S44635 不銹鋼可用T焊，也可采用其他焊接方法。為了獲得最好的耐蝕性，應選用與母材相同成分的填充金屬，00Cr25Ni4Mo4Ti不銹鋼焊前焊后沖擊韌性良好，焊縫和熱影響區脆性轉變溫度在0℃以下。

七、典型用途

 海水及各種含氯化物溶液的(de)容器(qi)(qi)，洗滌器(qi)(qi)，冷凝器(qi)(qi)和(he)熱交換器(qi)(qi)。
