鐵(tie)(tie)(tie)素(su)(su)體(ti)不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)在(zai)加熱(re)冷卻時都沒(mei)有(you)(you)α＇γ＇轉(zhuan)變(bian)，始(shi)終(zhong)保(bao)持(chi)鐵(tie)(tie)(tie)素(su)(su)體(ti)組(zu)織。這類(lei)鋼(gang)(gang)含(han)鉻(ge)量較高，為17%~28%,主要是(shi)作為熱(re)穩(wen)定鋼(gang)(gang)，也(ye)可(ke)(ke)作為耐(nai)(nai)蝕鋼(gang)(gang)。鐵(tie)(tie)(tie)素(su)(su)體(ti)不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)由于不(bu)(bu)含(han)鎳，生(sheng)產制造(zao)成(cheng)本要比(bi)奧(ao)氏體(ti)不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)低，但其熱(re)穩(wen)定性(xing)和耐(nai)(nai)蝕性(xing)在(zai)有(you)(you)些情況下，比(bi)奧(ao)氏體(ti)不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)還要好，特(te)別(bie)是(shi)耐(nai)(nai)氯離子腐(fu)蝕。因此(ci)，大力(li)推(tui)廣鐵(tie)(tie)(tie)素(su)(su)體(ti)不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)的(de)應用(yong)，不(bu)(bu)但可(ke)(ke)以(yi)降(jiang)低成(cheng)本，而且還能節(jie)約寶貴的(de)鎳資(zi)源。這樣看來，使(shi)用(yong)鐵(tie)(tie)(tie)素(su)(su)體(ti)不(bu)(bu)銹(xiu)(xiu)(xiu)(xiu)鋼(gang)(gang)不(bu)(bu)僅可(ke)(ke)以(yi)節(jie)約鎳，而且還是(shi)在(zai)許多(duo)特(te)殊使(shi)用(yong)環境中(zhong)的(de)最(zui)佳選材(cai)。
高純Cr26Mo1是高純亞洲歐美色綜合一區二區在線:鐵素體不銹鋼發(fa)展最早的(de)一種，它(ta)的(de)性能(neng)特點是：①. 在含氯化物的(de)環境(jing)中有(you)良(liang)好的(de)耐孔蝕，亞洲歐美色綜合一區二區在線:耐縫隙腐蝕性；②. 良好的耐氯化物應力(li)腐蝕破裂(lie)性；③. 良好的亞洲歐美色綜合一區二區在線:耐晶間腐蝕性；④. 在廣泛的(de)腐蝕環境中良好(hao)的(de)耐蝕性；⑤. 焊后(hou)較好(hao)的(de)韌性、延性。主要用(yong)作處理堿(jian)、有機酸、硝酸、漂白(bai)液、尿(niao)素和含氯化物冷卻水(shui)的(de)設(she)備。
一(yi)、化學成分

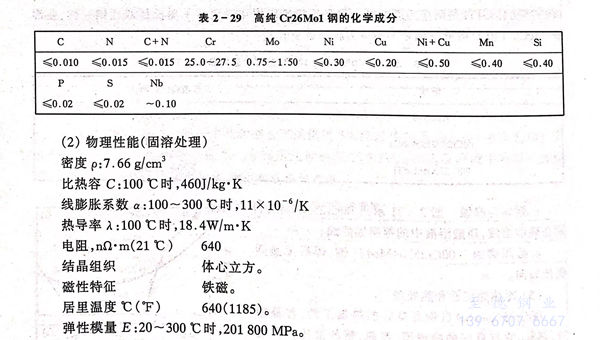

高(gao)純Cr26Mo1、S44629 不(bu)銹鋼的化學成分見表2-29。
三、力學(xue)性(xing)能(neng)

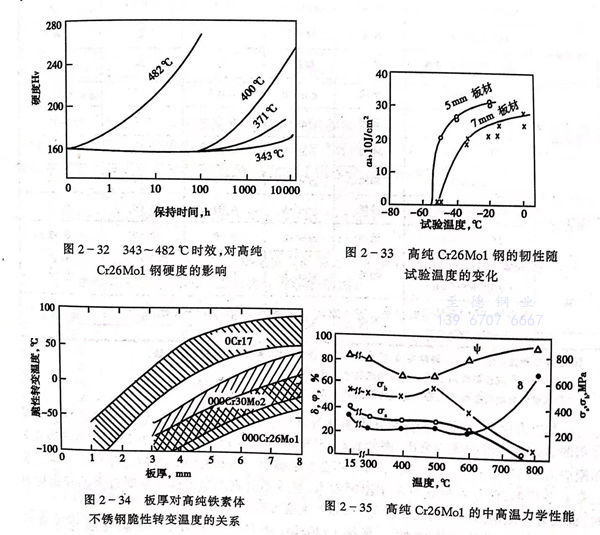

與Cr-Ni奧氏體(ti)不銹(xiu)鋼相比，這種鋼屈服強度較高，延伸率較低。表2-30列出了此種鋼的室溫力學性能。表2-30和圖2-32指出了343～482℃時效后力學性能的變化。從表2-30和圖2-33中可知，高純(chun)Cr26Mo1、S44629 不銹鋼室溫有足夠的沖擊韌性；管材較板材有更高的塑性；橫、縱向性能沒有顯著的差別，這說明各向異性不明顯，但高純Cr26Mo1不銹鋼仍存在475℃脆性，最高長期使用溫度不得超過300℃。
高純鐵素體不(bu)銹鋼(gang) Cr26Mo1 的(de)脆(cui)性轉變溫(wen)度(du)(du)見圖(tu) 2-33 和 圖(tu) 2-34。可以看出，即使 C+N≤150 ppm，Cr26Mo1鋼(gang)的(de)脆(cui)性轉變溫(wen)度(du)(du)仍受材料尺寸(cun)、冷(leng)(leng)卻(que)速度(du)(du)的(de)影響。這(zhe)就是韌(ren)性的(de)尺寸(cun)效(xiao)應(ying)和冷(leng)(leng)卻(que)速度(du)(du)效(xiao)應(ying)，這(zhe)些效(xiao)應(ying)的(de)存在(zai)主要是鐵素體不(bu)銹鋼(gang)中碳、氮溶解度(du)(du)極(ji)低(di)，鋼(gang)中碳、氮化物易(yi)析(xi)出所致。此鋼(gang)種(zhong)在(zai)工程上(shang)應(ying)用(yong)最大厚度(du)(du)不(bu)得超過(guo)6mm為宜(yi)（特別(bie)是承受動(dong)載荷的(de)焊(han)接件和設備）。
高(gao)純Cr26Mo1不銹鋼(gang)的(de)高(gao)溫力學性(xing)能見圖2-35。溫度超過500～600℃，鋼(gang)的(de)強度迅速下(xia)降，塑(su)性(xing)顯著上(shang)升。
四、耐(nai)蝕性

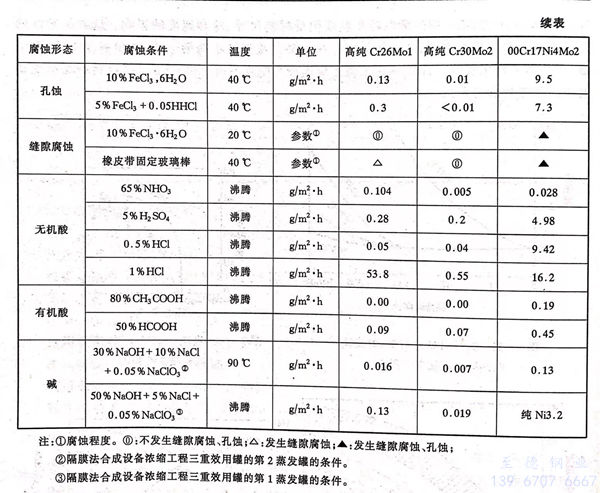

表2-31列出高純Cr26Mo1、高純Cr30Mo2 以及316L不銹鋼在各種條件下腐蝕試驗的結果。
a．耐(nai)應力(li)腐蝕

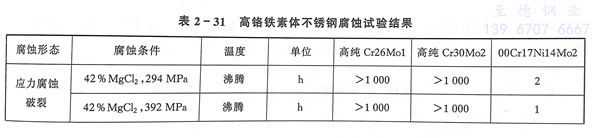

高(gao)純Cr26Mo1、S44629 不銹鋼有著優異的耐應力腐蝕破裂性能，特別在氯化物和含氧化劑的NaOH溶液中更為突出，例如表2-31所示，高純Cr26Mo1不銹鋼在42％MgCl2沸騰溶液中屈服應力為392MPa試驗1000小時也不會發生破裂。但是高純Cr26Mo1耐應力腐蝕破裂也是有條件的，例如在敏化態和中溫時效態，遭受不適宜冷加工以及承受過大的載荷應力時，也顯著降低鋼的耐應力腐蝕性能，從而產生應力腐蝕破裂。
b. 耐(nai)(nai)孔(kong)蝕、耐(nai)(nai)縫隙腐(fu)蝕性
高純Cr26Mo1、S44629 不銹鋼耐孔蝕、耐縫隙腐蝕性能優于316L不銹鋼，但由于其Mo含量較低，此鋼種不適用于耐海水腐蝕的一些場合（溫度低者除外）。
c. 耐無機(ji)酸(suan)的(de)腐(fu)蝕
高純(chun)Cr26Mo1、S44629 不銹鋼不會析出碳化物，氯化物，因此不會形成貧Cr層，所以有特別優異的耐晶間腐蝕性能。在低濃度的鹽酸、硫酸中耐蝕性優于00Cr17Ni14Mo2等奧氏體不銹鋼，但是在高濃度的非氧化性的無機酸中，腐蝕率急劇增加，要特別小心。
d. 耐有機酸的腐(fu)蝕(shi)

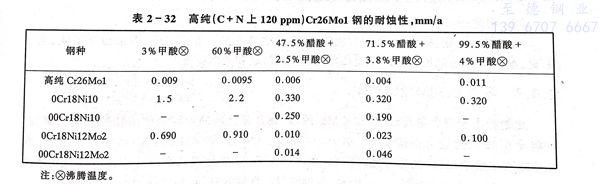

高純Cr26Mo1、S44629 不銹鋼具有特別優異的耐有機酸腐蝕性能，對甲酸、乙酸及這些酸的混酸均顯示出優異的耐蝕性（見表2-32）。
e．耐堿
表2-31示出高純Cr26Mo1、S44629 不銹鋼在隔膜法合成NaOH制造設備的濃縮工序腐蝕結果。特別是隔膜法合成NaOH的工藝流體中含有微量NaO、CIO3及多量的NaCl泥漿，其設備既要求耐蝕又要求耐磨，用高純Cr26Mo1不銹鋼遠優于純Ni鋼。
五、冷熱(re)加(jia)工和熱(re)處(chu)理
高純Cr26Mo1、S44629 不銹鋼適宜的熱加工溫度為870～1150℃。正常熱處理溫度為870～920℃加熱后急冷。

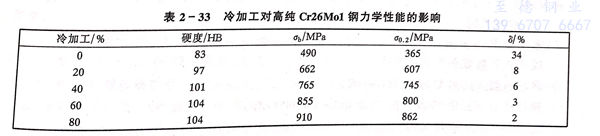

高純Cr26Mo1、S44629 不銹鋼易于冷加工，硬化速度低于18-8型Cr-Ni奧氏體不銹鋼，表2-33系冷加工變形量對高純Cr26Mo1鋼力學性能的影響。
六、成型(xing)性(xing)

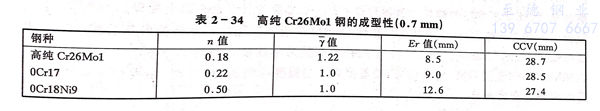

表2-34示出0.7mm高(gao)純Cr26Mo1、S44629 不銹(xiu)鋼板成型性試驗結果。高純Cr26Mo1不銹鋼的n值小，加工硬化傾向小，值大深拉深加工比較容易，但較奧氏體鋼脹形性差。成型性類似于普通430（Cr17％）鋼。
七(qi)、焊接性
高純Cr26Mo1、S44629 不銹鋼可采用鎢極(ji)氬弧焊和金屬極氬弧焊接，當需要填絲時可采用同樣的材料，多層焊接，不接觸工藝流體的一面可使用奧氏體00Cr17Ni14Mo2焊條。焊前焊后均需仔細清洗焊件，防止雜質污染，焊接過程應防止碳、氮、氧等進入焊縫中。焊接熱輸人要低。棉縫脆性轉變溫度在-50-0℃附近波動。這與截面尺寸，碳氯、氧污染的程度，焊接工藝操作有關。
八、用途(tu)
化(hua)學加工(gong)(gong)(gong)工(gong)(gong)(gong)業（醋酸、乳酸等有機酸，苛性(xing)鈉濃縮(suo)工(gong)(gong)(gong)程），食品(pin)工(gong)(gong)(gong)業，石油精煉工(gong)(gong)(gong)業，電力(li)工(gong)(gong)(gong)業，水處理和(he)(he)污染控制等用熱交換器，壓力(li)容器，罐和(he)(he)其他設備(bei)。
