亚洲欧美色综合一区二区在线

00Cr18Mo2Ti、高純Cr18Mo2Ti

 00Cr18Mo2Ti，高(gao)純Cr18Mo2Ti 亞洲歐美色綜合一區二區在線:不銹鋼是極(ji)低(di)碳、氮的純亞洲歐美色綜合一區二區在線:鐵素體不銹鋼，此鋼有較(jiao)好的耐亞洲歐美色綜合一區二區在線:應力腐蝕破裂性能(neng)，還(huan)有著類似于(yu)（0Cr18Ni12Mo2）亞洲歐美色綜合一區二區在線:316不銹鋼的耐(nai)蝕性(xing)(xing)，有著(zhu)較高的屈服強(qiang)度、良(liang)好焊接性(xing)(xing)能和良(liang)好的成形性(xing)(xing)能。

一、化學成分(fen)

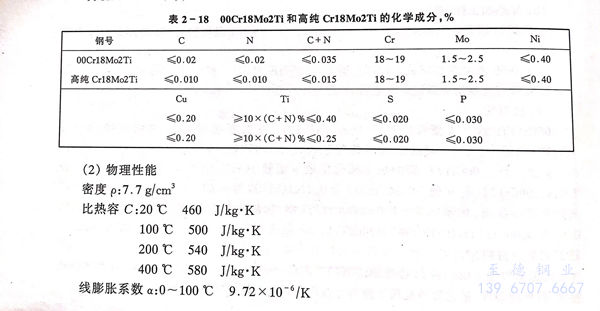

00Cr18Mo2Ti和高(gao)純Cr18Mo2Ti 不(bu)銹鋼(gang)的(de)化學(xue)成分見(jian)表(biao)2-18。

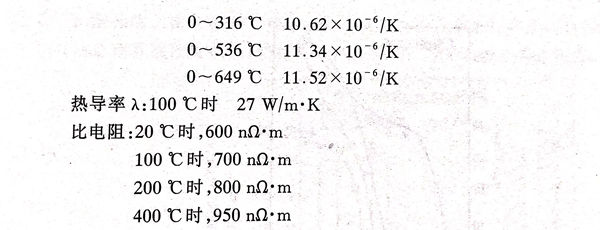

三(san)、力(li)學性能

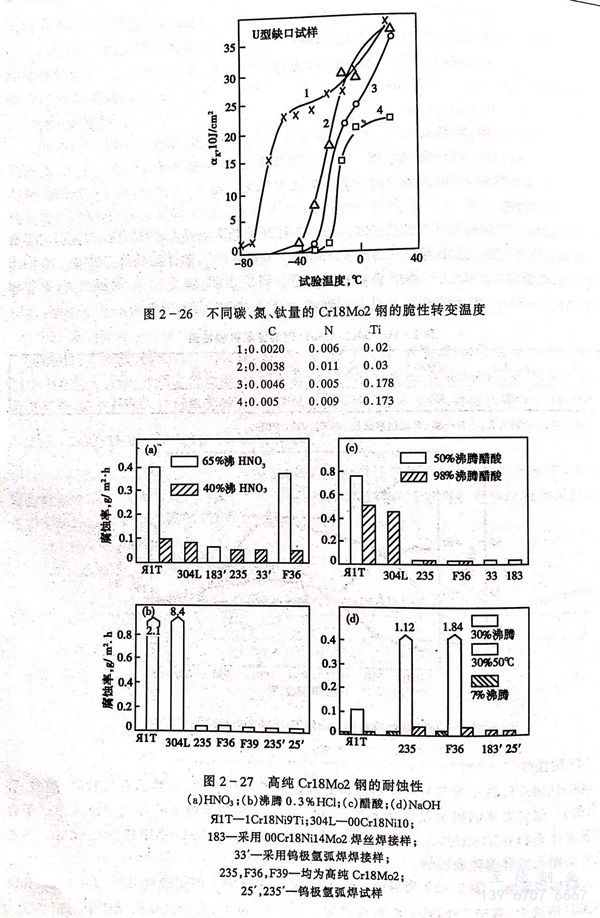

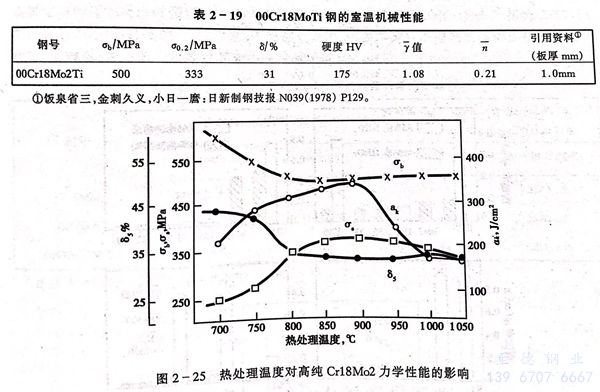

 00Cr18Mo2Ti不(bu)銹鋼(gang)的(de)力學(xue)性能(neng)(neng)見(jian)表2-19。熱處理工藝對高純Cr18Mo2Ti不(bu)銹鋼(gang)室溫力學(xue)性能(neng)(neng)的(de)影響見(jian)圖2-25。從圖可看出高純Cr18Mo2Ti不(bu)銹鋼(gang)的(de)塑性、韌性均較好。圖2-26示出不(bu)同碳氮、鈦量的(de)Cr18Mo2Ti不(bu)銹鋼(gang)的(de)脆變轉(zhuan)變溫度。研究表明，就≤4mm薄板而言，若(ruo)控制適當，高純Cr18Mo2不(bu)銹鋼(gang)的(de)脆性轉(zhuan)變溫度一般(ban)在(zai)-20～-60℃范圍(wei)內波動。

四、耐(nai)蝕性

 00Cr18Mo2Ti 不銹鋼在中等苛刻介質中有極好的耐蝕性，特別對很多熱的有機酸（如醋酸、乳酸、草酸）。耐應力腐蝕破裂是最優異的。00Cr18Mo2 不銹鋼在比較高的氯化物介質中優于普通的鐵素體鋼和304不(bu)銹鋼、316不銹鋼。Nb、Ti穩定化的Cr18Mo2不銹鋼提供良好的耐孔蝕和縫隙腐蝕性。

a. 耐(nai)均勻腐蝕

  圖2-27為高純Cr18Mo2在幾種介質中的耐蝕性，除了在HNO₃和沸騰NaOH溶液中，高純Cr18Mo2 的耐蝕性低于1Cr18Ni9外，在所試驗的介質中均相當或優于1Cr18Ni9鋼。

b. 耐孔蝕

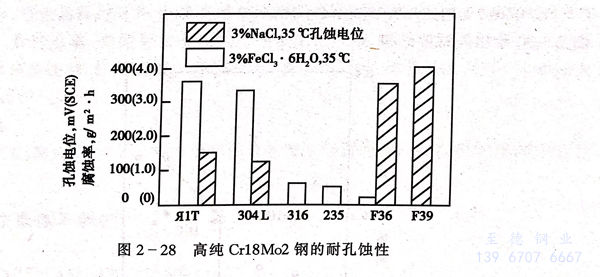

  在3％NaCl和3％FeCl₃,6H₂O溶液中進行孔蝕試驗，00Cr18Mo2Ti高純 Cr18Mo2耐孔蝕性較304L不銹鋼、321不銹鋼(gang)好，與316不銹鋼相當（見圖2-28）。

c．耐(nai)應力腐蝕破裂性

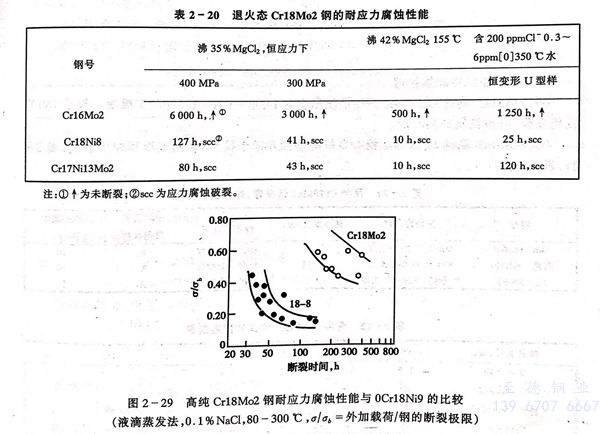

  00Cr18Mo2Ti，高(gao)純(chun)Cr18Mo2Ti鋼，Ni＋Cu≤0.5時(shi)，一般不(bu)產(chan)生氯化(hua)物的(de)應力腐蝕(shi)破裂(lie)（表2-20和(he)圖2-29）。但需要指出，00Cr18Mo2，高(gao)純(chun)Cr18Mo2中(zhong)過高(gao)的(de)Ni，Cu，過高(gao)的(de)C，N含量，遭受敏化(hua)處理（例如焊接），不(bu)適當的(de)冷加工(gong)以及過高(gao)的(de)載荷(he)（或(huo)殘(can)余）應力等均可(ke)導致其應力腐蝕(shi)的(de)出現。

d. 耐晶間腐蝕

  鐵(tie)素(su)體不銹鋼的(de)晶間(jian)(jian)腐(fu)蝕敏感性較高。因此，當(dang)00Cr18Mo2、高純 Cr18Mo2 鋼中C＋N≥100ppm時，為了防止(zhi)晶間(jian)(jian)腐(fu)蝕也必須加入穩(wen)定的(de)元素(su)Ti和（或）Nb。

  C＋N＜0.017％時，Nb＋Ti≥16（C＋N）

  C＋N＞0.017％時，Nb＋Ti≥B（C＋N）

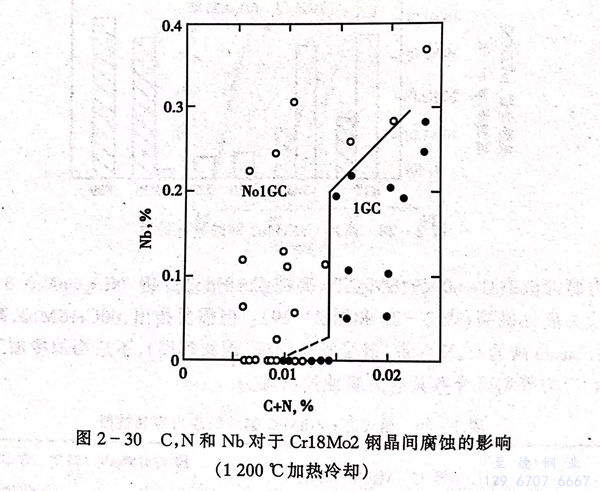

圖2-30示出此試驗(yan)結果(guo)。

五、冷熱加工(gong)性和熱處理

  00Cr18Mo2、高純Cr18Mo2 不(bu)銹鋼開始(shi)鍛壓溫(wen)(wen)度(du)(du)為1038～1204℃；終加(jia)工(gong)溫(wen)(wen)度(du)(du)一般是760℃或稍(shao)高些，應該控制細晶粒度(du)(du)。

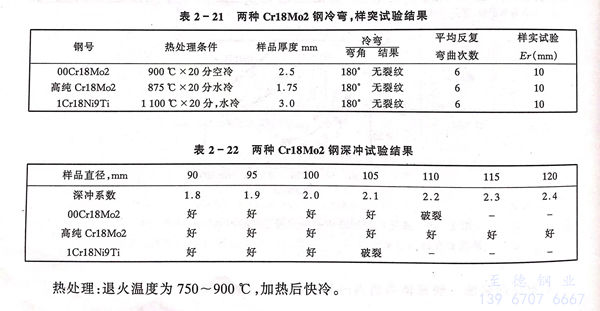

  00Cr18Mo2，高(gao)純Cr18Mo2鋼有良好的塑性并適(shi)于(yu)拉伸、軋(ya)制成形和沖壓制造（表2-21，表2-22）。

  熱處(chu)理：退火(huo)溫度為750~900℃，加熱后快(kuai)冷。

六、焊接性能

  00Cr18Mo2，高純Cr18Mo2可用(yong)普通不(bu)銹鋼(gang)采用(yong)的各種方法進行焊(han)(han)接(jie)(jie)。焊(han)(han)接(jie)(jie)時輸入的熱量應(ying)盡量小，避免(mian)晶(jing)粒過分長大，影響焊(han)(han)縫和熱影響區的強度。為(wei)(wei)避免(mian)焊(han)(han)接(jie)(jie)時熱金屬(shu)與空氣接(jie)(jie)觸，電弧、焊(han)(han)縫金屬(shu)、焊(han)(han)縫背面惰(duo)性(xing)氣體保護非常重要，因為(wei)(wei)氮(dan)化鉻的形(xing)成會降低耐蝕性(xing)。此鋼(gang)焊(han)(han)接(jie)(jie)還應(ying)注意，焊(han)(han)接(jie)(jie)前整個(ge)清潔焊(han)(han)縫，減(jian)小氣孔的出(chu)現(xian)，MMA焊(han)(han)時，焊(han)(han)條充分干(gan)燥，使用(yong)適宜保護氣體。

七、應用(yong)

  00Cr18Mo2，高純Cr18Mo2不銹鋼主要用作食品(pin)加工(gong)設備(bei)，熱交換器，熱水(shui)罐和太陽能收(shou)集(ji)面(mian)板等。
