亚洲欧美色综合一区二区在线

0Cr13Al 、0Cr13Al、405

0Cr13Al 、0Cr13Al、405 不銹鋼是低鉻鐵素體不銹鋼(gang)中的一種，它有著與馬氏體鋼一樣的Cr含量，約11％～14％。但由于0Cr13Al 、0Cr13Al、 405不銹鋼低碳且加鋁，從而抑制了高溫時α≈γ的轉變，所以此鋼為鐵素體鋼 。0Cr13Al 、0Cr13Al、405 不銹鋼具有相當于低鉻鋼的不銹性和抗氧化性。耐銹性優于含碳高的1Cr13、2Cr13、3Cr13、4Cr13 馬氏體不銹鋼。抗氧化使用溫度，斷續加熱為≤760℃，連續加熱≤677℃。0Cr13Al 、0Cr13Al、405不銹鋼具有良好的塑性、韌性和冷成型性，優于鉻含量更高的其他鐵素體不銹鋼。0Cr13Al 、0Cr13Al、405 不銹鋼主要用于石油精煉塔槽襯里和各種部件，蒸汽透平葉片等。

一、化學成分

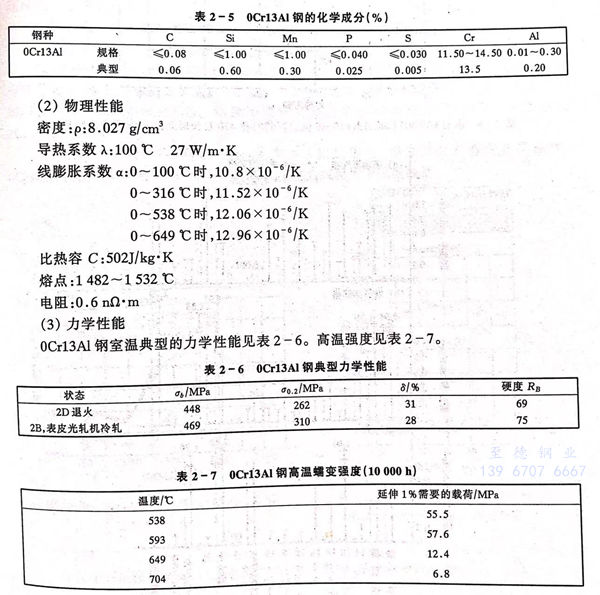

0Cr13Al 、0Cr13Al、405 不(bu)銹鋼的(de)化學成分見(jian)表(biao)2-5。

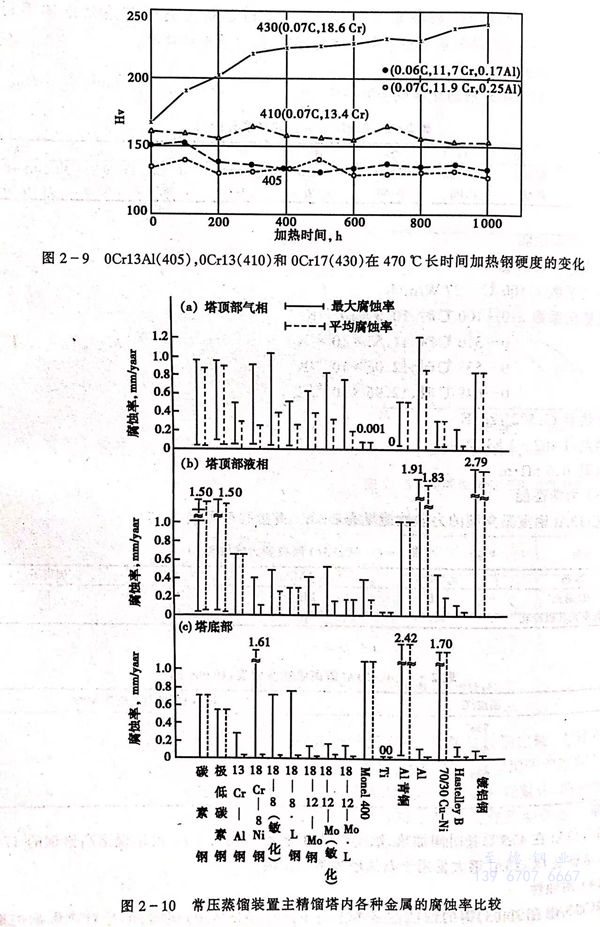

0Cr13Al 、0Cr13Al、405 不銹鋼在475℃長時間加熱，鋼硬度沒有變化（見圖2-9），沒呈現出高鉻鋼的475℃脆性，這就是(0Cr13Al) 405 不銹鋼大量用于石油塔槽類的原因。

四、耐蝕性

 0Cr13Al 、0Cr13Al、405 不(bu)(bu)(bu)(bu)銹鋼(gang)的(de)耐蝕性基(ji)本上與（0Cr13）410 不(bu)(bu)(bu)(bu)銹鋼(gang)相同，但是對熱(re)影響的(de)敏感性，由(you)于(yu)組織變化少，比(bi)0Cr13鋼(gang)小(xiao)，0Cr13Al 、0Cr13Al、405不(bu)(bu)(bu)(bu)銹鋼(gang)在(zai)石油(you)蒸餾裝置中耐蝕性表現出與18％Cr和304不(bu)(bu)(bu)(bu)銹鋼(gang)同樣的(de)水(shui)平（見圖2-10）。304不(bu)(bu)(bu)(bu)銹鋼(gang)引起應(ying)力(li)腐蝕破裂的(de)環(huan)境，0Cr13Al 、0Cr13Al、405不(bu)(bu)(bu)(bu)銹鋼(gang)卻不(bu)(bu)(bu)(bu)產(chan)生應(ying)力(li)腐蝕破裂。

五、抗(kang)氧化性

 高溫(wen)抗氧化性(xing)隨著實際出現氣氛和包括化學(xue)原(yuan)料(liao)而變化。0Cr13Al 、0Cr13Al、 405不銹鋼(gang)高溫(wen)斷(duan)續(xu)的使(shi)(shi)用溫(wen)度(du)≤760℃，連(lian)續(xu)使(shi)(shi)用溫(wen)度(du)≤677℃。

六(liu)、冷熱加工性，熱處理

 a．熱加(jia)工

 0Cr13Al 、0Cr13Al、405 不銹(xiu)鋼開始鍛壓(ya)溫度(du)為1038～1149℃，終加工(gong)溫度(du)≥760℃，應當控制比較細(xi)晶粒組織，以(yi)便(bian)隨后處理獲得希望(wang)的塑性和韌性。

 b．成(cheng)形

0Cr13Al 、0Cr13Al、405 不(bu)銹鋼(gang)有良好(hao)塑(su)性并適合于拉伸，軋(ya)制成形和沖壓制造(zao)（類似中碳鋼(gang)，高強度低合金鋼(gang)）。

 c．熱處理

   退火溫度780～830℃空(kong)冷或(huo)緩冷。

七、焊(han)接性

  0Cr13Al 、0Cr13Al、405不銹鋼可用一般不銹鋼采(cai)用方法進行熔(rong)焊(han)，包括TiG焊(han)和(he)電阻(zu)點焊(han)，焊(han)接輸入熱量應該盡(jin)量小，避免晶(jing)粒(li)過(guo)分長大，以免過(guo)分降低焊(han)縫金屬和(he)熱影響(xiang)區塑(su)性，如果要求充填金屬可用0Cr13Nb或0Cr13絲(si)。如果不要求充填金屬的匹配成分，可使(shi)用0Cr23Ni13、2Cr25Ni20焊(han)絲(si)。

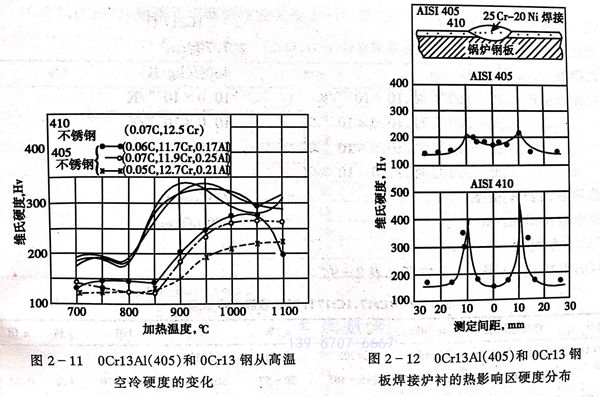

 0Cr13Al 、0Cr13Al、405不銹(xiu)鋼從高(gao)溫空(kong)冷(leng)，自硬性(xing)(xing)小(xiao)（見圖2-11），因此，焊(han)接部(bu)分具有優異的韌性(xing)(xing)。0Cr13Al 、0Cr13Al、405 不銹(xiu)鋼襯在鍋爐鋼板(ban)表面（見圖2-12）作為復合板(ban)使用于煉油裝置。

八、應用(yong)

  主要用于石油精制裝置，壓(ya)力容(rong)器襯里，復合(he)鋼(gang)板，蒸汽透平葉(xie)片等。
