亚洲欧美色综合一区二区在线

00Cr17Ti 、436LX

 (00Cr17Ti) 436LX 亞洲歐美色綜合一區二區在線:不銹鋼是一種低碳、氮含量又加(jia)入Ti等(deng)穩定(ding)化元素的亞洲歐美色綜合一區二區在線:鐵素體不銹鋼，與前面敘述的( 1Cr17) 430不(bu)銹鋼、(1Cr17Ti) 437不銹鋼相比較，由于降低了間隙元素碳、氮，同時加Ti，因此其塑性、韌性、成型性、焊接性能均有所改善。此鋼的用途基本上與437不銹鋼相同。但是，當耐蝕性，深沖性能，可焊性要求更高時可以選用此牌號。

一(yi)、化學成分

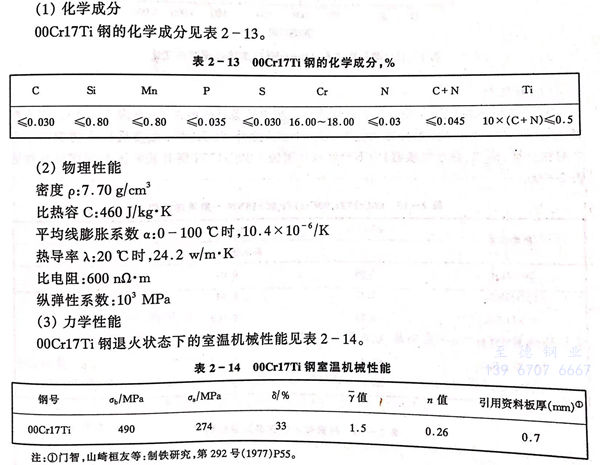

(00Cr17Ti) 436LX 不(bu)銹鋼(gang)的化(hua)學成分見表2-13。

三、力(li)學(xue)性(xing)能

(00Cr17Ti) 436LX不銹鋼退火狀態下(xia)的室溫機械性能見表2-14。

(00Cr17Ti) 436LX不(bu)銹鋼(gang)板高溫瞬(shun)時抗張性能見(jian)圖(tu)2-26。00Cr17Ti鋼(gang)在400～500℃時的強度比430不(bu)銹鋼(gang)低，而500～600℃時比430不(bu)銹鋼(gang)高。

(00Cr17Ti) 436LX不銹鋼蠕(ru)變破斷強度見圖2-27。

(00Cr17Ti) 436LX不銹鋼在350～550℃，長時間加熱硬度的變化（見圖2-26）。(00Cr17Ti) 436LX不銹鋼在475℃加熱與430不銹鋼一樣隨加熱時間延長，硬度不斷上升，而在350℃和550℃，加熱1000h后才略有上升，因此(00Cr17Ti) 436LX不銹鋼同樣存在475℃脆(cui)性問題，所以此鋼使用溫度應＜300℃。

四、耐蝕性

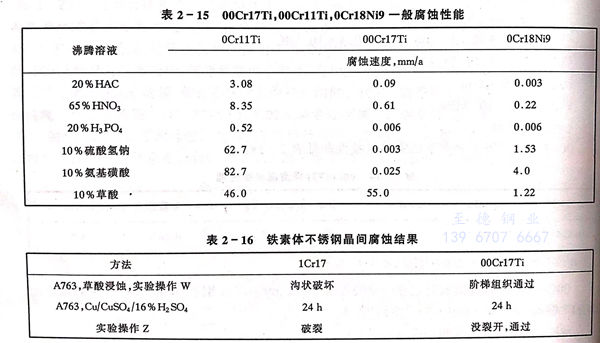

(00Cr17Ti) 436LX不(bu)銹(xiu)鋼(gang)(gang)在(zai)飲(yin)用水和(he)中(zhong)等氧(yang)化性(xing)(xing)腐(fu)蝕(shi)(shi)(shi)介(jie)質(zhi)中(zhong)有極好的耐(nai)蝕(shi)(shi)(shi)性(xing)(xing)（見(jian)表2-15）。在(zai)各種氯化物溶液中(zhong)(00Cr17Ti) 436LX不(bu)銹(xiu)鋼(gang)(gang)耐(nai)孔蝕(shi)(shi)(shi)性(xing)(xing)優于(yu)304不(bu)銹(xiu)鋼(gang)(gang)。此(ci)外(wai)，00Cr17Ti在(zai)奧氏體不(bu)銹(xiu)鋼(gang)(gang)產(chan)生應(ying)力(li)腐(fu)蝕(shi)(shi)(shi)介(jie)質(zhi)（例如，熱水交換(huan)器）中(zhong)不(bu)產(chan)生應(ying)力(li)腐(fu)蝕(shi)(shi)(shi)。(00Cr17Ti) 436LX不(bu)銹(xiu)鋼(gang)(gang)有較好耐(nai)晶間(jian)腐(fu)蝕(shi)(shi)(shi)性(xing)(xing)能見(jian)表2-16。

五、抗氧(yang)化性

 (00Cr17Ti) 436LX 不銹鋼(gang)在很多汽車排氣系統部分提供非常好的(de)抗氧(yang)化(hua)性(xing)。因為(wei)(wei)氧(yang)化(hua)速度受使(shi)用條件（例如氣氛，熱循環和結(jie)構設(she)計）極大的(de)影響，實驗室試驗結(jie)果僅能用作為(wei)(wei)使(shi)用溫度的(de)指南（見圖2-24，表(biao)2-17）。

六、冷熱加工性，熱處(chu)理(li)

 (00Cr17Ti) 436LX不銹(xiu)鋼開始熱(re)加工(gong)溫度(du)與1050～1150℃，終加工(gong)溫度(du)應(ying)≤850℃并保(bao)證有(you)足夠的變形量。

  退火(huo)溫度，熱軋帶(dai)在(zai)罩式爐(lu)內進行(xing)退火(huo)，處理溫度為(wei)825～875℃，時間≥8小時。

  冷(leng)軋帶(dai)在(zai)連續退火(huo)酸洗爐中進(jin)行，處理溫度控制(zhi)在(zai)850～860℃。

七、成(cheng)型(xing)性

  (00Cr17Ti) 436LX 不銹鋼(gang)(gang)冷成型性(xing)略優(you)于( 1Cr17)430不銹鋼(gang)(gang)、(1Cr17Ti)437不銹鋼(gang)(gang)，它的屈(qu)服強(qiang)度，抗張(zhang)強(qiang)度較( 1Cr17)430不銹鋼(gang)(gang)、(1Cr17Ti)437不銹鋼(gang)(gang)稍(shao)低些，延伸率稍(shao)高些，塑性(xing)稍(shao)優(you)于1Cr17,1Cr17Ti。

 a. 脹(zhang)形性

  (00Cr17Ti) 436LX不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)的加工硬化指(zhi)數n值(zhi)較(jiao)(jiao)( 1Cr17)430不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)、(1Cr17Ti)437不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)高（見(jian)表(biao)2-11，表(biao)2-14）。00Cr17Ti的n值(zhi)～0.26,1Cr17為0.22,1Cr17Ti為0.23。從圖2-19n值(zhi)與Er值(zhi)的關系可以看出(chu)，板厚(hou)0.6～1.0mm00Cr17Ti鋼(gang)(gang)，標誌脹形性的Er值(zhi)較(jiao)(jiao)1Cr17鋼(gang)(gang)高出(chu)0.5～1.0。00Cr17Ti，1Cr17, 00Cr18Mo2Ti的Er值(zhi)示于表(biao)2-12。顯然，(00Cr17Ti) 436LX不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)脹形性較(jiao)(jiao)( 1Cr17)430不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)、(1Cr17Ti)437不(bu)(bu)銹(xiu)(xiu)鋼(gang)(gang)好。

 b．深拉伸性

  (00Cr17Ti) 436LX不(bu)銹鋼選擇最(zui)(zui)適(shi)宜(yi)的(de)(de)Ti／（C＋N）比，連(lian)鑄采(cai)用電磁攪拌，最(zui)(zui)適(shi)宜(yi)熱軋(ya)溫度，熱處(chu)理條(tiao)件，最(zui)(zui)適(shi)宜(yi)冷軋(ya)壓下量等(deng)可獲得最(zui)(zui)好的(de)(de)深拉伸性，板厚0.6～0.8mm，Y值可達到1.5～1.7（見表2-14）。

c．皺折(zhe)

  (00Cr17Ti) 436LX不銹鋼(gang)冶金生產(chan)工藝，采(cai)用低溫鑄造電磁攪拌(ban)，使凝固組(zu)(zu)織(zhi)微(wei)化并阻止柱(zhu)狀晶的發展，采(cai)用低溫熱軋，促進退火(huo)時的完全再結晶，使織(zhi)構組(zu)(zu)織(zhi)均一化，可減輕(qing)皺折。(00Cr17Ti) 436LX不銹鋼(gang)皺折傾向較430不銹鋼(gang)小(xiao)。

八、焊(han)接性

  (00Cr17Ti) 436LX不銹鋼由于低碳，氮又添加Ti，從而抑制高溫α→γ的轉變，由于焊接部分不生成馬氏體，防止了焊接部分耐蝕性惡化，晶(jing)間腐蝕(shi)和應力(li)腐蝕破(po)裂。00Cr17Ti 3mm板材采用與母材同成分的焊絲和18-8奧氏體不銹(xiu)鋼焊絲進行鎢極氬弧焊，結果表明，焊縫彎曲180°均無裂紋；標突試驗當深度達10mm后才會出現裂紋；焊縫沖擊值，采用與母材同成分焊絲焊接時僅5×105J／㎡，而用18-8奧氏體鋼焊絲時，則可達10×105J／㎡以上。此時焊縫呈α＋γ雙相結構；只要(00Cr17Ti) 436LX不銹鋼中含有足夠Ti，焊后不會有晶間腐蝕傾向，同時，焊后也不會在鹽霧試驗中出現銹蝕。對于難以進行焊后熱處理的，又用于弱腐蝕環境的焊接結構件，例如，弱酸缶、給水設備、給排水管多采用此鋼種。

九(jiu)、典型用途

  用(yong)于生(sheng)產硝(xiao)酸，硝(xiao)銨的化工(gong)設(she)(she)備(bei)，如吸收(shou)塔、熱交換器(qi)(qi)(qi)、酸槽(cao)、輸送(song)管道(dao)、貯槽(cao)等(deng)(deng)。薄(bo)板廣泛(fan)用(yong)于建筑內(nei)裝修，日(ri)用(yong)辦(ban)公設(she)(she)備(bei)，廚房設(she)(she)備(bei)、器(qi)(qi)(qi)具(ju)(ju)，電氣制(zhi)品(pin)，食品(pin)陳列裝備(bei)，餐飲(yin)產業的冷凍(dong)冷藏車(che)(che)(che)，器(qi)(qi)(qi)具(ju)(ju)，汽(qi)車(che)(che)(che)、自(zi)行車(che)(che)(che)部件，煤氣器(qi)(qi)(qi)具(ju)(ju)等(deng)(deng)，還用(yong)于給水設(she)(she)備(bei)、給排水管等(deng)(deng)。
