022Cr18Ti 不銹鋼的耐蝕性優于10Cr17鋼，鋼中單獨加入鈦或鈮，焊接性和冷成形性有所改善，抗晶間腐蝕性較好，其塑性、韌性也有所改善。該鋼存在475℃脆性(xing)問題，其使用溫度應低于300℃。

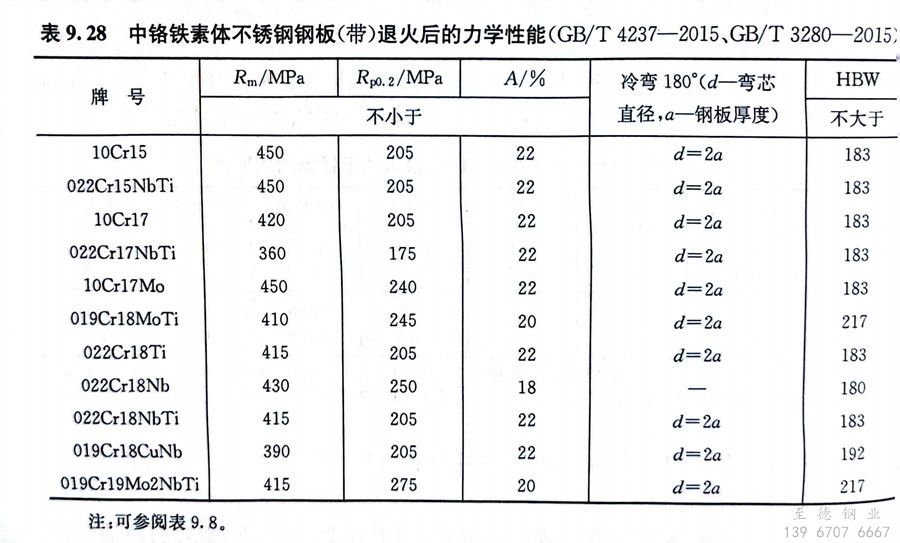

  022Cr18Ti 不銹鋼的(de)開始熱加工溫(wen)度(du)為1050～1150℃，終止(zhi)溫(wen)度(du)為705～790℃，空冷。該鋼熱軋帶在(zai)(zai)(zai)罩式爐內退(tui)(tui)火(huo)，退(tui)(tui)火(huo)溫(wen)度(du)為825～875℃，時間不小于8h；冷軋帶在(zai)(zai)(zai)連(lian)續退(tui)(tui)火(huo)爐中退(tui)(tui)火(huo)，溫(wen)度(du)控制(zhi)在(zai)(zai)(zai)850～860℃，退(tui)(tui)火(huo)后的(de)力學性(xing)能見表9.28。

  022Cr18Ti 不(bu)銹鋼適于制造生(sheng)產硝酸、氨(an)酸等(deng)要求耐氧化(hua)酸的容器和管道設備(bei)，可以部分(fen)代(dai)替18Cr-8Ni奧氏體不(bu)銹鋼，也可用(yong)于建筑(zhu)內外裝飾、車輛部件、廚房用(yong)具(ju)、餐(can)具(ju)等(deng)。
