008Cr27Mo 鋼是一種高鉻的鐵素(su)體不(bu)銹(xiu)鋼(gang)，鋼中的碳、氮含量降至極低。該鋼具有耐點蝕和抗應力腐(fu)蝕的能力，并具有軟磁性。

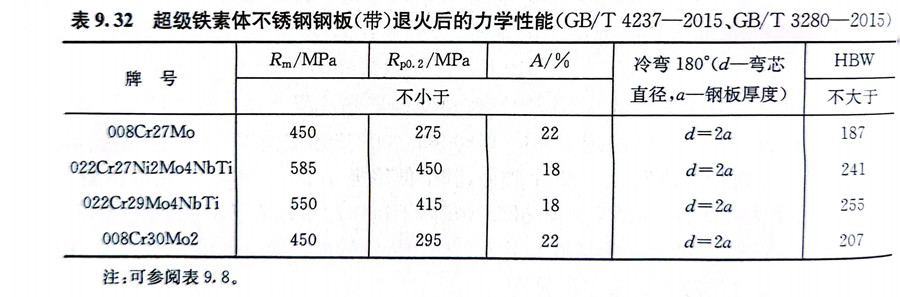

008Cr27Mo 鋼的(de)開始熱加工溫度(du)為(wei)(wei)1040～1120℃，終止溫度(du)為(wei)(wei)705～790℃，快冷，退火(huo)溫度(du)為(wei)(wei)900～1050℃，退火(huo)后的(de)力學性能見(jian)表9.32。

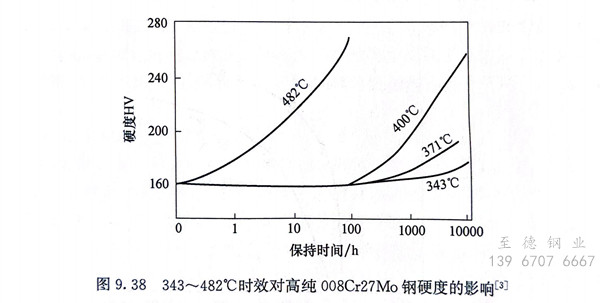

 008Cr27Mo 鋼(gang)與Cr-Ni奧氏體鋼(gang)相比，屈服強(qiang)度較高，伸長率較低(di)。008Cr27Mo鋼(gang)加(jia)(jia)入了0.75％～1.25％Mo，基體組織(zhi)沒有明顯的變化，只是由于加(jia)(jia)鉬后(hou)會出(chu)現碳化物(wu)MoC、Mo2C等，淬火加(jia)(jia)熱時這些化合物(wu)溶解在鐵素體中，經(jing)過時效（回(hui)火）后(hou)以(yi)彌散(san)的細(xi)粒狀析出(chu)，從而(er)使鋼(gang)獲得強(qiang)化，如圖(tu)9.38所示。該鋼(gang)仍存(cun)在475℃脆性，長期使用的最高溫度不(bu)得超過300℃。

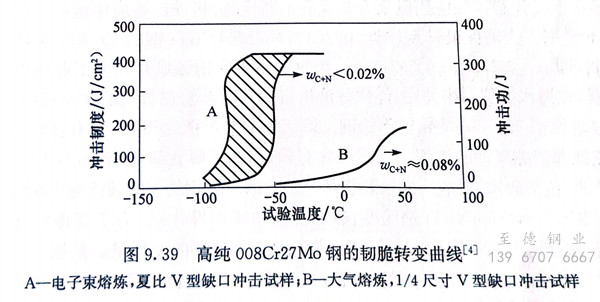

  圖9.39顯示高(gao)純的(de)(de)(de)008Cr27Mo鋼有較(jiao)高(gao)的(de)(de)(de)沖擊韌性(xing)和低的(de)(de)(de)韌脆(cui)轉(zhuan)(zhuan)變(bian)(bian)溫度(du)(du)(du)，但其韌脆(cui)轉(zhuan)(zhuan)變(bian)(bian)溫度(du)(du)(du)仍受材料尺寸(cun)和冷卻(que)速率的(de)(de)(de)影響，這是(shi)由于鐵(tie)素體不(bu)(bu)銹鋼中碳、氮溶解度(du)(du)(du)極低，極易析出(chu)所致。圖9.40為不(bu)(bu)同(tong)厚(hou)度(du)(du)(du)板材的(de)(de)(de)韌脆(cui)轉(zhuan)(zhuan)變(bian)(bian)溫度(du)(du)(du)曲線。008Cr27Mo鋼在工(gong)程上的(de)(de)(de)應(ying)用，板厚(hou)以(yi)不(bu)(bu)超過6mm為宜。008Cr27Mo鋼的(de)(de)(de)板材冷成形性(xing)與022Cr12鋼相近，可以(yi)焊(han)接。

  高純的008Cr27Mo 鋼有優異的應(ying)力腐蝕斷裂性能，特別是在氯化物和含氧化劑的NaOH溶液中更為突出。

  008Cr27Mo 鋼耐點蝕和耐縫隙腐蝕(shi)的能力優于022Cr17Ni12Mo2奧氏體不銹鋼，但由于鉬含量較低，不適用于耐海水腐蝕的一些場合。該鋼還具有優異的耐晶間腐蝕性能。

  008Cr27Mo 鋼(gang)用于(yu)制造(zao)與乙酸(suan)、乳酸(suan)等有機酸(suan)有關的設備，以及(ji)制造(zao)苛性(xing)堿設備等。
