鎳在奧氏體不銹(xiu)鋼中的主要作用是形成并穩定奧氏體以獲得完全的奧氏體組織，從而使鋼具有良好的強度與塑性、韌性的配合和一系列優良的工藝性能。

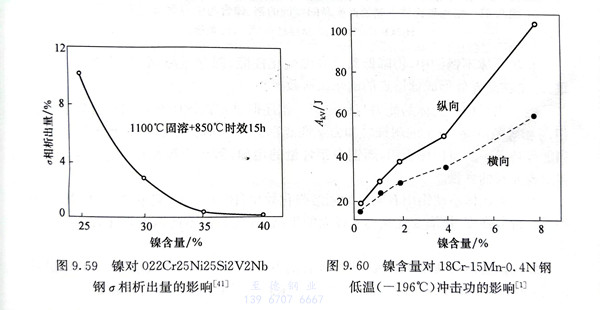

  鎳是強烈形成并穩定奧氏體且擴大奧氏體相區的元素，奧氏體不銹鋼中隨著鎳含量的增加，殘余鐵素體可以完全消除，并顯著降低。相形成的傾向（圖9.59）。鎳明顯降低M₃點，甚至可不出現γ→M相變。

  鎳(nie)(nie)對奧氏(shi)(shi)體(ti)不銹(xiu)鋼力學性(xing)能的影(ying)響主(zhu)要取決于鎳(nie)(nie)對奧氏(shi)(shi)體(ti)穩定(ding)性(xing)的影(ying)響。在(zai)鋼中能發生馬(ma)氏(shi)(shi)體(ti)轉變的鎳(nie)(nie)含(han)量范圍內，隨鎳(nie)(nie)含(han)量的增加，由于馬(ma)氏(shi)(shi)體(ti)含(han)量的減少(shao)，鋼的強度降低而塑性(xing)提高。

  具有穩(wen)定奧氏體組織的鉻鎳奧氏體不銹(xiu)鋼具有非(fei)常優良(liang)的韌性，包括(kuo)極低溫韌性，因(yin)而可(ke)做(zuo)低溫鋼使(shi)用。

  對于具(ju)有穩定(ding)奧氏體(ti)組織的(de)鉻錳氮(dan)奧氏體(ti)不銹鋼，鎳的(de)加入可以進一(yi)步改善(shan)其(qi)低溫韌性，如圖9.60所示。

  鎳(nie)(nie)可顯著降低奧氏(shi)體(ti)(ti)不(bu)銹鋼的(de)冷(leng)加工硬化傾向。這主要(yao)是由(you)于(yu)鎳(nie)(nie)增大了奧氏(shi)體(ti)(ti)的(de)穩定性，減少以至(zhi)消除了冷(leng)加工過程(cheng)中的(de)馬氏(shi)體(ti)(ti)轉變，而鎳(nie)(nie)對(dui)奧氏(shi)體(ti)(ti)本身的(de)冷(leng)加工硬化作用不(bu)明顯。

  鎳提高奧氏體不銹鋼的鈍化傾向和熱力學穩定性，因而提高合金的耐均勻腐蝕性能和耐氧化性介質的性能；隨著鎳含量的增加，耐還原性介質的性能進一步得到改善。

  在奧氏體不銹鋼中，鎳是提高其在一些介質中耐穿晶型應力腐(fu)蝕(shi)的唯一重要元素。

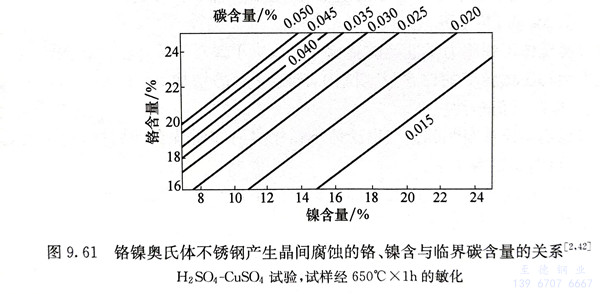

  鎳含量的增加能降低碳在奧氏體鋼中的溶解度，使碳化物的析出傾向增強，其產生晶間腐(fu)蝕(shi)的臨界碳含量降低，即晶間腐蝕的敏感性增加。為獲得良好的耐晶間腐蝕性能，須將鋼中碳含量降至更低水平。圖9.61為鉻鎳奧氏體鋼產生晶間腐蝕的鉻、鎳含量與臨界碳含量的關系，該圖證實了鉻的有益作用和鎳的有害作用。至于對奧氏體不銹鋼耐點蝕和縫隙腐蝕的性能，鎳的作用不顯著。

  在奧(ao)氏體(ti)不銹鋼中(zhong)，鎳降低其抗高溫硫化性能，鎳含量越(yue)高，其危害程度越(yue)嚴重，這是在晶界處(chu)形(xing)成(cheng)低熔點的硫化鎳所致。
