奧氏體型不銹鋼與碳鋼相(xiang)比，在物理性能上有(you)很大(da)差異，前者在焊(han)接過程中會產(chan)生較大(da)的(de)變形和顯著的(de)焊(han)后(hou)收縮。


  18-8型不(bu)銹鋼焊后產生很大變形和收縮的根本原因是由于其膨脹系數較大，約比碳鋼高出40％；其次是其熱導率低，約為碳鋼的1/3，導致焊接熱場的高溫區擴大并且溫度梯度較大。事實證明，焊接變形量的大小與焊接參數、焊接次序的正確性、操作的合理性都有一定的關系。

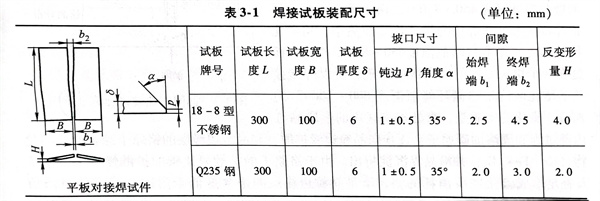

  為了盡量減少18-8型不銹鋼(gang)焊(han)接(jie)變形和焊后收縮引起的焊件尺寸的不足，對接接頭的焊接構件要留有足夠的收縮余量。例如，按《鍋爐壓力容器壓力管道焊工考試與管理規則》，焊工要進行操作技能考試，在培訓中進行平板焊操作時，為了實現單面焊雙面成形的封底焊縫，按表3-1所示選用兩種不同材料的板材和相同尺寸的試板，坡口尺寸，不同的始焊端／終焊端的間隙和反變形量，焊工經過短時培訓后均達到考試要求，一次合格率超過95％。說明18-8型不銹鋼比Q234鋼有較大的變形量和焊后收縮量。


表 1.jpg


  如果焊(han)(han)后(hou)變(bian)(bian)形(xing)(xing)(xing)量(liang)超過(guo)允許值，就必須矯(jiao)正(zheng)變(bian)(bian)形(xing)(xing)(xing)。矯(jiao)正(zheng)的方法(fa)(fa)有局部(bu)加熱(re)(re)矯(jiao)正(zheng)和冷矯(jiao)正(zheng)兩種。在矯(jiao)正(zheng)18-8型不(bu)銹鋼的焊(han)(han)接變(bian)(bian)形(xing)(xing)(xing)時(shi)，如果該焊(han)(han)接結構(gou)對耐(nai)蝕性(xing)有要求時(shi)，建(jian)議不(bu)采(cai)用(yong)(yong)熱(re)(re)矯(jiao)正(zheng)的方法(fa)(fa)。這是由于熱(re)(re)矯(jiao)正(zheng)過(guo)程(cheng)中，若加熱(re)(re)溫(wen)度控制不(bu)當，可導致焊(han)(han)接構(gou)件耐(nai)蝕性(xing)降(jiang)低，這點要引(yin)起重視。通常(chang)都是采(cai)用(yong)(yong)冷矯(jiao)正(zheng)的方法(fa)(fa)來矯(jiao)正(zheng)18-8型不(bu)銹鋼焊(han)(han)接構(gou)件的變(bian)(bian)形(xing)(xing)(xing)，所使用(yong)(yong)冷矯(jiao)正(zheng)工具應采(cai)用(yong)(yong)膠木(mu)或(huo)同類(lei)型不(bu)銹鋼錘。
