國內外不銹鋼波汶管的管坯均是有縫或無縫薄壁不銹鋼管，其中大部分是焊接而成的有縫薄壁管。有縫不銹鋼薄壁管加工過程是：鋼帶下料-卷圓-縱縫對接焊-整形成有縫管坯，最后擠壓成形為波紋部分。波紋管壁厚為0.2～0.6mm，材料為18-8型不銹鋼，對管坯的縱焊縫要求很高，首先要求單面焊雙面成形為一次性焊透焊縫，不允許焊縫出現裂紋、未熔合、焊穿、未焊透和咬邊等缺陷；其次要求焊縫平直、焊縫余高不大且均勻一致，焊縫要呈圓滑過渡。只有這樣，才能避免管坯擠壓成波紋形狀時由于應力集中而使壓波處開裂，或者在進行金屬軟管強度、密封或疲勞考核過程中發生泄漏現象。對某些要求嚴格的波紋管，在焊接管坯的生產線上還要對縱焊縫質量進行在線檢測、篩選。在確保管坯焊縫內外質量優異的前提下，才允許擠壓成波紋形狀。有時，不銹鋼(gang)無縫管坯或有縫管坯（指波紋管兩端的直線端）還要進行環縫對接焊。

1．縱縫的鎢(wu)極氬弧焊(han)

  不銹(xiu)鋼(gang)波紋管坯縱縫的(de)焊接(jie)通(tong)常在專用鎢極氬弧焊機上進行，最長可(ke)焊2000mm，管內徑從6mm到200mm不等；也可(ke)以在專用生產線(xian)上連續焊接(jie)，不受焊縫長度限制。

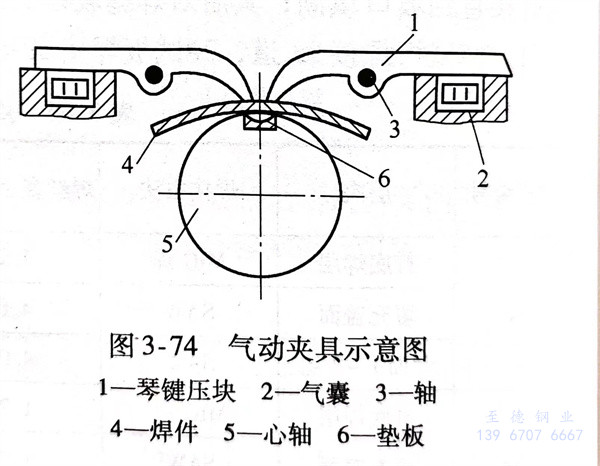

  專用鎢(wu)極氬(ya)弧焊焊接縱縫的設備，是由焊接電源、行走小車（帶動焊槍自動移動）、氣動夾具和電氣控制部分組成。其中，氣動夾具為該設備的關鍵部件，如圖3-74所示。待焊管坯裝在氣動夾具上，通過兩排琴鍵壓塊1緊壓在墊板6上。琴鍵式壓塊的壓力來自充灌壓縮空氣的氣囊2，以此保證壓在管坯上的壓力均勻，使得焊面保持平直。一般壓縮空氣的壓力為0.4～0.6MPa。琴鍵式壓塊機構由許多寬為25mm琴鍵式壓塊組成，其數量隨縱縫長度而定。為了保證焊接區域有一個良好的散熱條件，便于控制熔池的熱量，琴鍵式壓塊和墊板的材料應選用純銅。在焊接過程中，由于熱應力的作用，已成焊縫部分將會產生收縮，造成待焊前方發生搭邊現象。氣動夾具的另一個作用是產生壓緊力，可將焊件牢牢地壓緊在墊板上，對焊件產生拘束作用，防止或大大減少收縮變形。如果拘束應力過大，而氣動夾具尚有一定的柔性，可允許焊縫有微量收縮，以免拘束應力過大而產生裂紋。使用氣動夾具可使焊后工件形狀保持規則，焊后變形量也能得到控制。

  縱縫焊接時，要嚴(yan)格控制(zhi)板材的下料尺寸(cun)，板材下料要保(bao)持平直，切(qie)口(kou)要與(yu)板邊保(bao)持垂直，不能偏斜；切(qie)口(kou)處(chu)不充許有(you)毛刺存在(zai)，待焊處(chu)要保(bao)持干凈，不允許有(you)任何(he)油污和雜物。

  管的卷圓裝配(pei)尺寸(cun)要嚴格控制，對于厚0.4mm的薄(bo)板裝配(pei)時，局部間(jian)隙(xi)不得超過0.08mm，否則在施焊(han)過程中口會出現焊(han)穿(chuan)或使(shi)焊(han)縫無法成形。

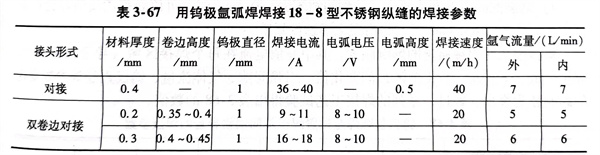

  縱(zong)縫的焊接(jie)參數見表3-67，表中待焊板材為18-8型不銹鋼，不加填充焊絲進行(xing)施焊。

2. 環縫的鎢極氬弧焊

  對接環縫的(de)(de)(de)待焊(han)(han)(han)(han)(han)處與(yu)縱縫對焊(han)(han)(han)(han)(han)件(jian)要(yao)求一樣嚴(yan)格，要(yao)求待焊(han)(han)(han)(han)(han)兩(liang)管(guan)端(duan)面直徑(jing)要(yao)一致，兩(liang)端(duan)待焊(han)(han)(han)(han)(han)處不允許有(you)毛(mao)刺或飛(fei)邊現象。兩(liang)端(duan)待焊(han)(han)(han)(han)(han)處對口間(jian)隙(xi)，對于不加(jia)填充(chong)焊(han)(han)(han)(han)(han)絲的(de)(de)(de)焊(han)(han)(han)(han)(han)縫，與(yu)焊(han)(han)(han)(han)(han)縱縫時相(xiang)同；對于加(jia)填充(chong)焊(han)(han)(han)(han)(han)絲的(de)(de)(de)焊(han)(han)(han)(han)(han)縫，局(ju)部1與(yu)焊(han)(han)(han)(han)(han)縱縫時相(xiang)同；對于加(jia)填充(chong)焊(han)(han)(han)(han)(han)絲的(de)(de)(de)焊(han)(han)(han)(han)(han)縫，局(ju)部間(jian)隙(xi)應小于0.2mm。

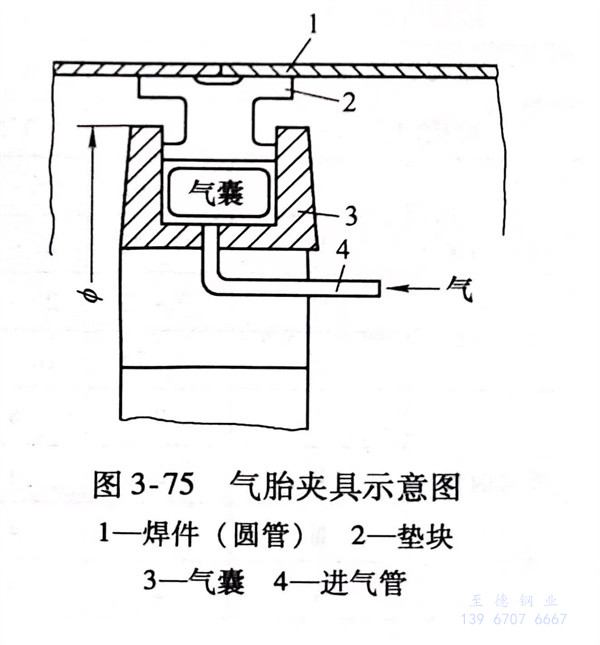

  薄壁(bi)管環縫對接焊，應要(yao)氣(qi)動夾(jia)具上進行，如(ru)圖(tu)3-75所示。氣(qi)囊內壓(ya)縮空氣(qi)的壓(ya)力為0.4～0.6MPa。
