亚洲欧美色综合一区二区在线

英科耐爾|Inconel

inconel產品的(de)(de)均(jun)勻腐(fu)蝕(shi)可以(yi)發(fa)生在酸性或熱的(de)(de)堿性溶液。通過這種機制可以(yi)預計(ji)的(de)(de)虧(kui)損,并在設計(ji)允許的(de)(de)。inconel產品的(de)(de)腐(fu)蝕(shi)速率非常慢(man)時(shi),該金屬是(shi)在被動狀態(tai),一(yi)般的(de)(de)是(shi)耐腐(fu)蝕(shi)性更好(hao)地(di)較(jiao)大的(de)(de)鉻含(han)量,但其他的(de)(de)溶質可以(yi)是(shi)有害的(de)(de)。

產品分類 / 用途

00Cr21Ni56Mo16W4 (Inconel 686)


(00Cr21Ni56Mo16W4)、Inconel 686 合金也(ye)系鎳鉻鉬系合(he)(he)(he)金(jin)(jin)中的(de)(de)一(yi)種(zhong)較新牌號,并于1993年(nian)問世(shi)。此(ci)(ci)合(he)(he)(he)金(jin)(jin)系在Hastelloy C-276基(ji)礎上,僅提(ti)高(gao)鉻量(liang)到(dao)(dao)~21%,降(jiang)低鐵量(liang)到(dao)(dao)≤2%,使此(ci)(ci)合(he)(he)(he)金(jin)(jin)的(de)(de)Cr+Mo+W總量(liang)高(gao)達(da)41%,系此(ci)(ci)類合(he)(he)(he)金(jin)(jin)中最高(gao)的(de)(de)。在一(yi)些介質中,686合(he)(he)(he)金(jin)(jin)的(de)(de)耐蝕性一(yi)般(ban)優(you)于前述的(de)(de)幾種(zhong)Ni-Cr-Mo系合(he)(he)(he)金(jin)(jin)。但由于合(he)(he)(he)金(jin)(jin)中Cr+Mo+W總量(liang)高(gao),因此(ci)(ci)即使此(ci)(ci)合(he)(he)(he)金(jin)(jin)含鐵量(liang)≤1%,合(he)(he)(he)金(jin)(jin)的(de)(de)熱穩定(ding)性仍(reng)會(hui)受(shou)到(dao)(dao)一(yi)定(ding)影響。為(wei)此(ci)(ci),為(wei)了防止(zhi)此(ci)(ci)合(he)(he)(he)金(jin)(jin)固溶態基(ji)體上仍(reng)會(hui)有金(jin)(jin)屬間(jian)相等的(de)(de)存在,此(ci)(ci)合(he)(he)(he)金(jin)(jin)的(de)(de)固溶處(chu)理溫度需高(gao)達(da)~1200℃且需快速冷(leng)卻。


一、化(hua)學成分(fen)和組織特點

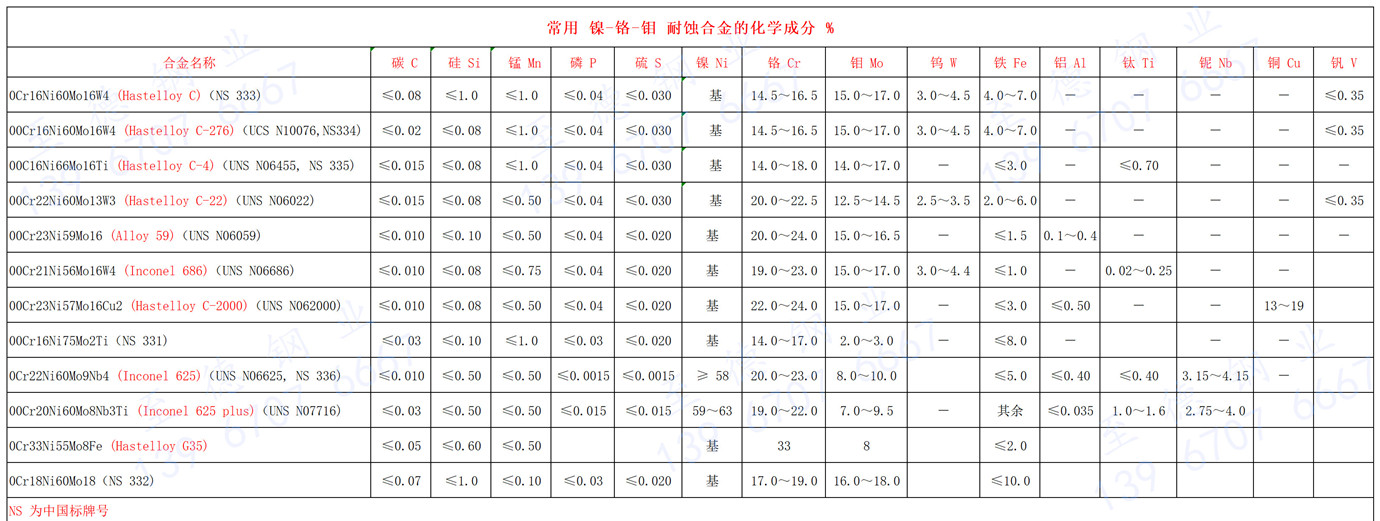

(00Cr21Ni56Mo16W4)、Inconel 686 合金的化學成分見表 。


常用 鎳-鉻-鉬 耐蝕合金的化學成分.jpg


  此合(he)金(jin)固溶處(chu)理態系(xi)呈面心立方的單一奧氏(shi)體組(zu)織,但經(jing)熱(re)成型和焊態則(ze)在基體上會有μ相(xiang)等金(jin)屬間相(xiang)和少(shao)量碳化物析出。圖3-5-38所示照片為合(he)金(jin)元素(su)成與 686合(he)金(jin) 相(xiang)近的 622合(he)金(jin)經(jing)掃描電鏡觀察所獲得的μ相(xiang)照片。


圖 5-38.jpg


二、耐(nai)腐蝕性能


  1. 全面腐蝕(shi)

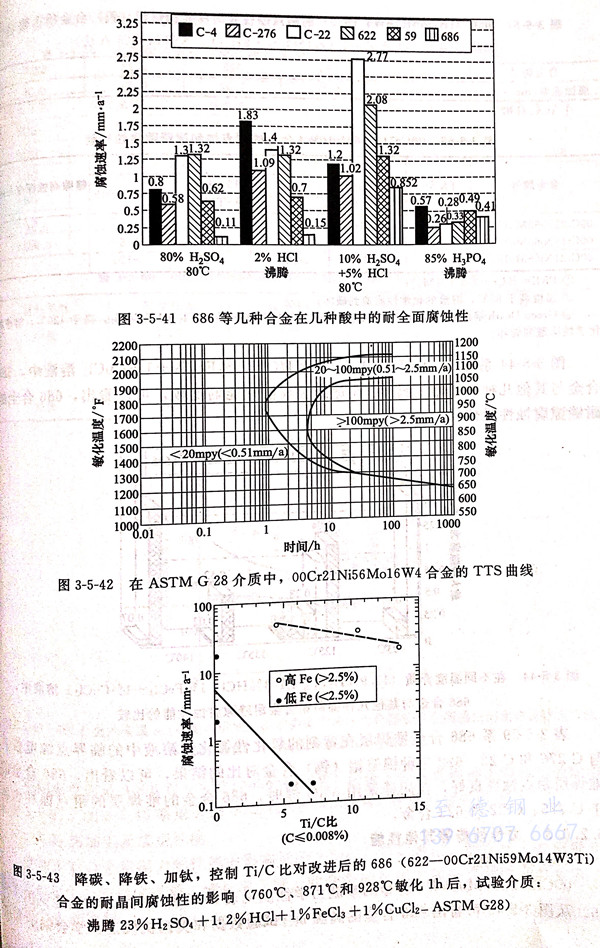

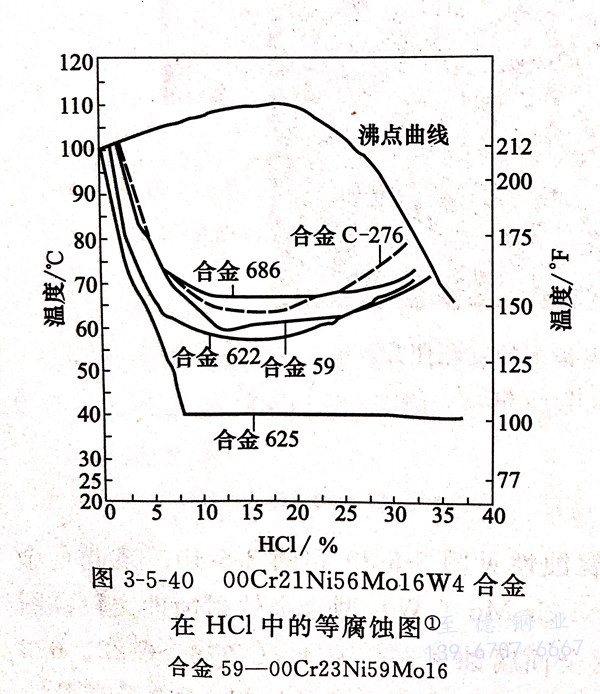

 (00Cr21Ni56Mo16W4)、Inconel 686 合(he)(he)金(jin)(jin)(jin)(jin)的(de)(de)耐(nai)全面腐蝕(shi)性見圖(tu)3-5-39和圖(tu)3-5-40,系(xi)(xi)此(ci)合(he)(he)金(jin)(jin)(jin)(jin)在硫酸、氯(lv)化(hua)氫中的(de)(de)等腐蝕(shi)圖(tu)并(bing)與(yu)其他Ni-Cr-Mo(-W)型合(he)(he)金(jin)(jin)(jin)(jin)的(de)(de)耐(nai)蝕(shi)性比較;圖(tu)3-5-41則系(xi)(xi)此(ci)合(he)(he)金(jin)(jin)(jin)(jin)在幾種還(huan)原性酸中的(de)(de)耐(nai)全面腐蝕(shi)性并(bing)與(yu)C-4、C-276、C-22、622合(he)(he)金(jin)(jin)(jin)(jin)、59合(he)(he)金(jin)(jin)(jin)(jin)的(de)(de)比較。可以明顯看出,在所試驗的(de)(de)諸多(duo)介質條件下,686合(he)(he)金(jin)(jin)(jin)(jin)具有最佳的(de)(de)耐(nai)全面腐蝕(shi)性。


圖 5-39.jpg


圖 5-40.jpg


  2. 局(ju)部腐蝕


    ①. 晶間腐蝕


     圖3-5-42系686合金在沸騰溶液(33%H2SO4+1.2%HCl+1%FeCl3+CuCl2,ASTM G28)中的時間-溫度敏化曲線。固溶態的00Cr21Ni56Mo16W4合金在此介質中的腐蝕速率為0.25mm/a.而圖3-5-42的結果表明,此合金對晶間腐蝕最敏感的溫度是950℃.當敏化時間<1h,此合金的腐蝕速率可<0.51mm/a,敏化>1h后,合金的腐蝕速率顯著增加,敏化4小時,腐蝕速率可高達2.5mm/a。


圖 5-43.jpg


     進(jin)一步研究表明,降(jiang)(jiang)低(di)686合金的(de)C≤0.008%,Fe<0.5%,并加入穩定化元素Ti(控(kong)制Ti/C比),可顯(xian)著(zhu)降(jiang)(jiang)低(di)686合金的(de)晶間腐蝕敏感(gan)性(xing)。圖3-5-43系采取降(jiang)(jiang)碳、降(jiang)(jiang)鐵、加鈦,控(kong)制Ti/C后(hou)的(de)合金(622-00Cr21Ni59Mo14W3Ti)的(de)腐蝕試驗結果。顯(xian)然,采取此措施后(hou),抑制了(le)碳化物等的(de)有害作用,敏化態(tai)耐蝕性(xing)獲得顯(xian)著(zhu)提高。


    ②. 點腐(fu)蝕(shi)和縫隙腐(fu)蝕(shi)

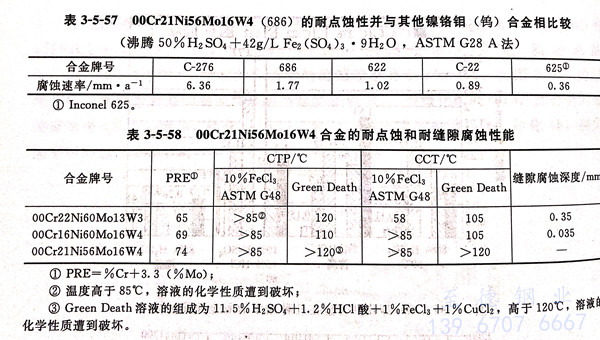

     表3-5-57和表3-5-58列出了(le) 686合(he)(he)金(jin)的耐(nai)點(dian)蝕(shi)性(xing)(xing)和耐(nai)縫(feng)隙(xi)腐(fu)蝕(shi)性(xing)(xing)能。可以看出,在所試(shi)驗(yan)條件下,686合(he)(he)金(jin)的耐(nai)點(dian)蝕(shi)性(xing)(xing)(腐(fu)蝕(shi)速(su)率(lv)和臨界點(dian)蝕(shi)溫(wen)度)優于(yu)C-276合(he)(he)金(jin)(00Cr16Ni60Mo16W4),耐(nai)縫(feng)隙(xi)腐(fu)蝕(shi)性(xing)(xing)能(臨界縫(feng)隙(xi)腐(fu)蝕(shi)溫(wen)度)在Green Death溶液中既優于(yu)C-276,又優于(yu)00Cr22Ni60Mo13W3合(he)(he)金(jin)。


表 5-57.jpg

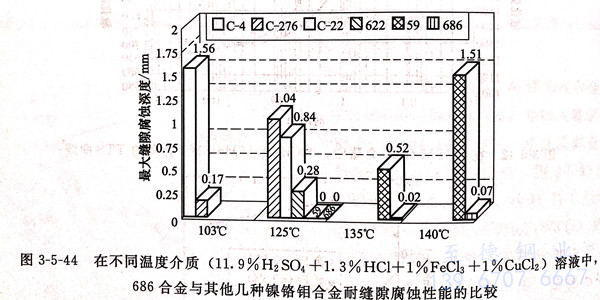

     圖3-5-44系在 11.9%H2SO4+1.3%HCl+1%FeCl3+1%CuCl2溶液中,686合金與其他幾種鎳鉻鉬(鎢)合金耐縫隙腐蝕性能的比較,可以看出,686合金的耐縫隙腐蝕性最佳。


圖 5-44.jpg

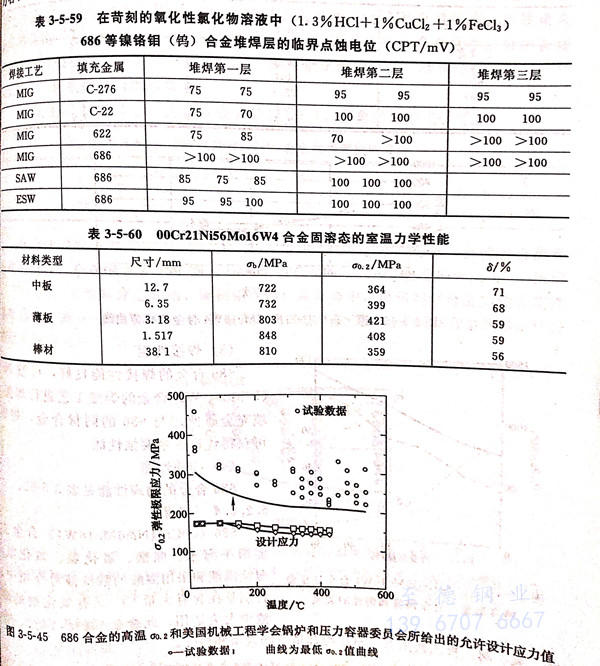

     表(biao)3-5-59系(xi)686合金堆(dui)(dui)焊層在苛刻的(de)氧(yang)化性(xing)氯化物溶液(ye)中的(de)臨(lin)界點蝕電位并(bing)與C-276和(he)C-22、622三種(zhong)鎳鉻鉬(鎢(wu))合金對比的(de)結果(guo),可以(yi)看出,686合金的(de)堆(dui)(dui)焊層耐(nai)點蝕性(xing)良好(hao),在同(tong)樣采用(yong)MIG焊時,686合金的(de)堆(dui)(dui)焊層的(de)耐(nai)點蝕性(xing)也優于C-276、C-22和(he)622合金。


表 5-59.jpg


三(san)、力學性能


  (00Cr21Ni56Mo16W4)、Inconel 686 合(he)金的(de)室溫力(li)學性能(neng)(neng)見(jian)表(biao)3-5-60。高溫力(li)學性能(neng)(neng)見(jian)圖3-5-45。從圖3-5-45可看出(chu)686合(he)金的(de)高溫試驗數(shu)據(ju)和(he)美國機械工程學會(hui)鍋爐(lu)和(he)壓力(li)容器委員(yuan)會(hui)所給(gei)出(chu)的(de)允許設計應力(li)值。

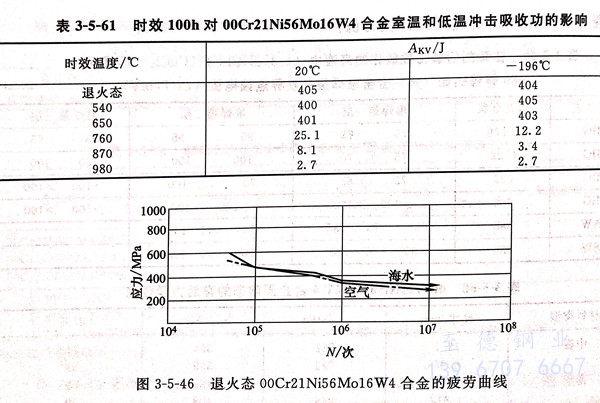

    不同溫度時效(xiao)100小時對00Cr21Ni56Mo16W4合(he)金室溫和(he)低溫沖擊吸收功的(de)影響見表3-5-61。圖(tu)3-5-46系退火態(tai)00Cr21Ni56Mo16W4合(he)金的(de)疲勞曲線。


圖 5-46.jpg


四(si)、冷熱加工及(ji)成(cheng)型性能

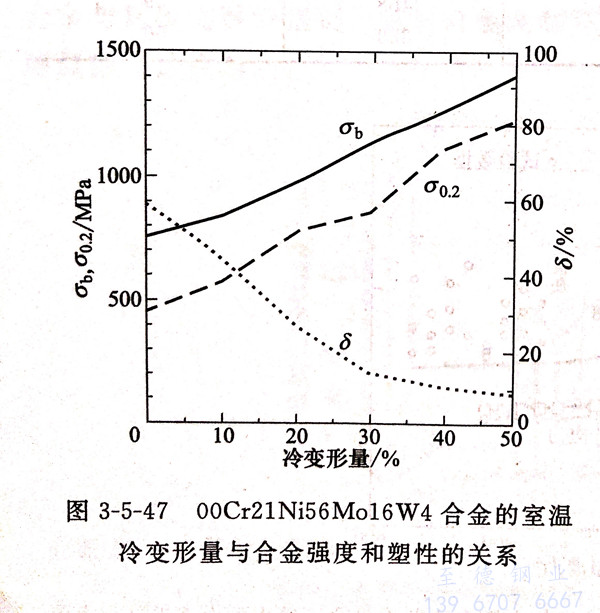

  冷(leng)加(jia)工(gong)對合(he)(he)金室溫力學性能的影響見圖3-5-47,可以看出,隨冷(leng)加(jia)工(gong)變形(xing)量的增加(jia),686合(he)(he)金的強度提高,伸長率下降。此(ci)合(he)(he)金的熱加(jia)工(gong)和熱成型性可參考前述鎳(nie)鉻鉬合(he)(he)金的資料。


圖 5-47.jpg


五、焊接性能


  686合金(jin)的(de)焊接性能良好,可(ke)按Ni-Cr-Mo(-W)合金(jin)的(de)焊接工(gong)藝(yi)進行焊接,填充(chong)金(jin)屬使用與686的(de)同材(cai)合金(jin),焊后可(ke)獲得優良的(de)耐腐蝕(shi)性能。


六(liu)、物理性能

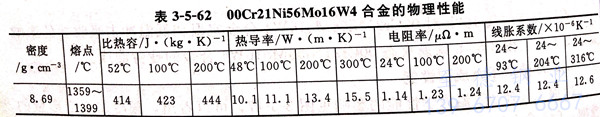

(00Cr21Ni56Mo16W4)、Inconel 686 合金的物(wu)理性能(neng)見表3-5-62。


表 5-62.jpg


七、應用


(00Cr21Ni56Mo16W4)、Inconel 686 合(he)金(jin)主要用于海水、醋酸(suan)、氯化(hua)氫、氟化(hua)氫、濕法磷酸(suan)和采(cai)用混酸(suan)的(de)酸(suan)洗液等(deng)介質中。特別(bie)是在含有大(da)量氯離子又有氧化(hua)劑的(de)溶液中大(da)為適用。此合(he)金(jin)可制作容器、管(guan)線、泵(beng)、閥、板式換(huan)熱器、二氧化(hua)碳冷卻塔等(deng)的(de)設(she)備(bei)和構件。
