亚洲欧美色综合一区二区在线

00Cr22Ni47Mo7Cu2Nb（Hastelloy G-3）

 為了提高 (0Cr22Ni47M06.5Cu2Nb2) 、Hastelloy G 合(he)金的耐晶間腐蝕性能，降低合金中的碳量到≤0.015%,為了降低合金成本將合金中鈮量降到了≤0.5%, 開發出了（00Cr22Ni48Mo7Cu2Nb）、 Hastelloy G3合金，其應用范圍與Hastelloy G合金基本相同。

一、化學成分(fen)和組(zu)織特點

 （00Cr22Ni48Mo7Cu2Nb）、 Hastelloy G3的(de)化(hua)學成分見表。

  此合金(jin)的組織(zhi)特點與前(qian)述0Cr22Ni47Mo6.5Cu2Nb2合金(jin)基本相同，只是在敏態合金(jin)中(zhong)所析出(chu)的碳化物有顯(xian)著減少。

二(er)、耐腐蝕(shi)性能

   1. 全面腐蝕

  00Cr22Ni48Mo7Cu2Nb合金在一些酸介質中的耐蝕性見表2-4-37~表2-4-39。從表2-4-37中結果可知，含HF的工業磷酸要比含2000ppm Cl^-的工業磷酸具有更強的腐蝕性；常用于濕法磷酸的 Sanicro 28 (00Cr27Ni31Mo3Cu)合金，其耐蝕性要遠較00Cr22Ni48Mo7Cu2Nb合金為低，G3合金中高鉬量的有效作用是顯而易見的。

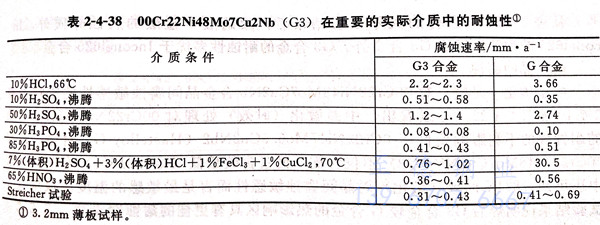

  從表2-4-38所列出的在化學工業、動力工業和紙漿及造紙工業所遇到的介質環境中的腐蝕試驗結果中可以看出，在10%HCl;50%H₂SO₄;85%H₃PO₄;7%H₂SO₄+3%HCl+1%FeCl₃+1%CuCl₂ 和 Streicher 試驗中，G3合金的耐蝕性要優于G合金，而在30%磷酸中，G3和G合金耐蝕性相近，但在10%硫酸中，G合金的耐蝕性優于G3合金。

  從表2-4-39所進行(xing)的(de)(de)大(da)量試驗結果看，除(chu)硝(xiao)酸十鹽酸的(de)(de)腐蝕介質外，Inconel 625的(de)(de)耐蝕性優(you)(you)于G3合(he)金(jin)外，G3合(he)金(jin)的(de)(de)耐蝕性多優(you)(you)于Inconel 625合(he)金(jin)。

  2. 晶間(jian)腐蝕(shi)

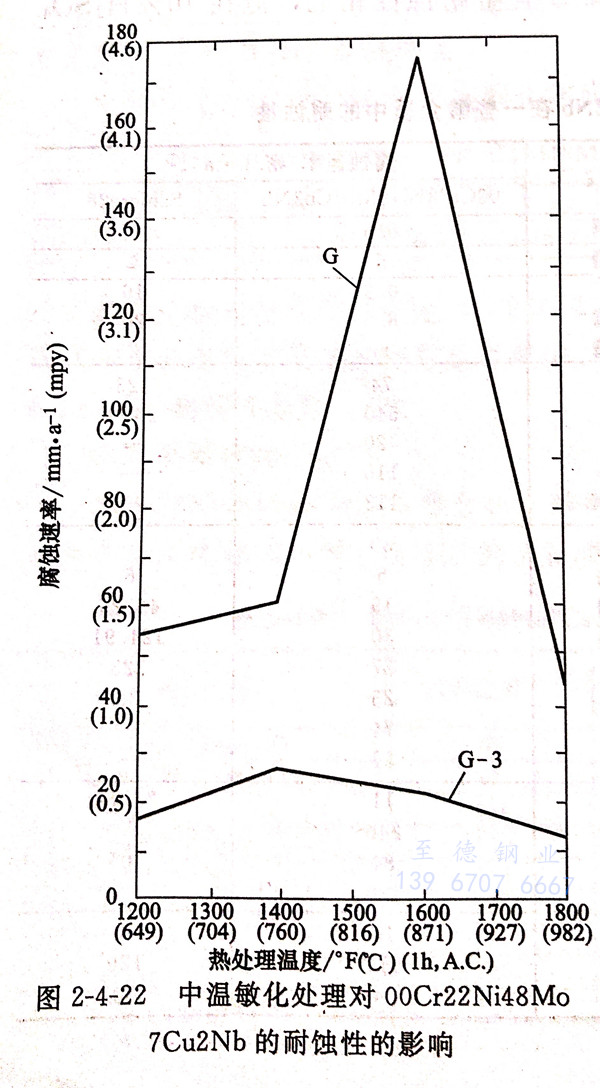

   中溫敏化(hua)（時效(xiao)）對(dui)00Cr22Ni48Mo7Cu2Nb合(he)(he)金(jin)晶間腐蝕敏感性的(de)影響見表2-4-40和 圖2-4-22。可以看出，中溫敏化(hua)（時效(xiao)）處理對(dui)00Cr22Ni48Mo7Cu2N6的(de)耐(nai)蝕性的(de)不(bu)利(li)影響要(yao)低于0Cr22Ni47Mo6.5Cu2Nb2(Hastelloy G)合(he)(he)金(jin)。這與(yu)0Cr22Ni48Mo7Cu2Nb(G3)不(bu)僅(jin)含鈮(ni)，而且含碳量低（≤0.015%)有關(guan)。從表中還可知，871℃時效(xiao)（敏化(hua)）對(dui)晶間腐蝕敏感性而言是最(zui)敏感的(de)溫度。根據(ju)這一式(shi)驗結果說明焊后G3合(he)(he)金(jin)較(jiao)G合(he)(he)金(jin)的(de)熱影響區(qu)具有更佳的(de)耐(nai)蝕性。

 3. 點蝕和(he)縫隙腐蝕

  表2-4-41 系 00Cr22Ni48Mo7Cu2Nb合(he)(he)金在含(han)氯(lv)化物的(de)氧化性(xing)介質(zhi)中的(de)耐點蝕(shi)(shi)性(xing)能(neng)，可以看出，00C+22Ni48Mo7Cu2Nb合(he)(he)金的(de)臨界點蝕(shi)(shi)溫度與G 30（00Cr30Ni43Mo5.5W2.5Cu2Nb)合(he)(he)金相同，但遠(yuan)遠(yuan)高于所試驗的(de)其(qi)他通用不銹鋼和高鉬不銹鋼以及(ji)鐵鎳基耐蝕(shi)(shi)合(he)(he)金。

  表 2-4-42 系 00Cr22Ni48Mo7Cu2Nb 和 0Cr22Ni47M06.5Cu2Nb2 兩種(zhong)合金的(de)縫(feng)隙腐(fu)蝕(shi)性能試驗結果。兩種(zhong)合金間沒有明(ming)顯差(cha)別，但 Hastelloy G3的(de)縫(feng)隙腐(fu)蝕(shi)面積要稍高于 Hastelloy G 合金。

三、力學性能

  00Cr22Ni48Mo7Cu2Nb合金具有良好的力學(xue)性能，其最低值見表2-4-43。冷拔管材的典型力學(xue)性能見表2-4-44。

四、冷熱加工和成型性能(neng)

  00Cr22Ni48Mo7Cu2Nb 合金的(de)冷(leng)熱加工和成型性(xing)與G合金類似(si)，但熱成型后不需再進行(xing)熱處(chu)理。00Cr22Ni48Mo7Cu2Nb 合金冷(leng)加工（或冷(leng)成型前）需先(xian)進行(xing)固溶(rong)處(chu)理，以獲得(de)足夠塑(su)性(xing)，冷(leng)加工過程中(zhong)要及時進行(xing)中(zhong)間退火處(chu)理。

五、焊接性能

 Hastelloy G3合金(jin)可焊性良好，可采(cai)(cai)(cai)用(yong)焊接(jie)高鎳(nie)耐蝕(shi)合金(jin)通用(yong)的(de)各種方法進行焊接(jie)。焊后(hou)一般不(bu)需再(zai)進行固(gu)溶處理。采(cai)(cai)(cai)用(yong)SMAW焊接(jie)時(shi)，可采(cai)(cai)(cai)用(yong)G3焊條，采(cai)(cai)(cai)用(yong)GSAW焊接(jie)時(shi)，采(cai)(cai)(cai)用(yong)G3焊絲，焊后(hou)焊接(jie)金(jin)屬(shu)的(de)耐蝕(shi)性與母材基本(ben)相當(dang)。

六(liu)、熱處(chu)理工(gong)藝

  00Cr22Ni48Mo7Cu2Nb 可于1100~1150℃加熱，保溫(wen)后快冷處理。

七、物(wu)理性能(neng)

  表2-4-45 列出了00Cr22Ni48Mo7Cu2Nb合金的物理性能。

八、應用(yong)

  00Cr22N48Mo7Cu2Nb合(he)金(jin)的應(ying)用(yong)(yong)基本與(yu)G合(he)金(jin)相同。由(you)于(yu)此(ci)(ci)(ci)合(he)金(jin)碳最很(hen)低，因此(ci)(ci)(ci)焊后不需再進行(xing)固溶處理。此(ci)(ci)(ci)合(he)金(jin)特別適用(yong)(yong)于(yu)磷酸(suan)(suan)和(he)硫酸(suan)(suan)等還(huan)原性腐蝕(shi)環境中使用(yong)(yong)的設備和(he)各(ge)種構件(jian)，同時(shi)也適用(yong)(yong)于(yu)FGD系統中的零部(bu)件(jian)。目前，深(shen)井油氣(qi)田開發所(suo)遇到的苛刻(ke)腐蝕(shi)條(tiao)件(jian)，由(you)于(yu)此(ci)(ci)(ci)合(he)金(jin)高強度(du)和(he)高耐蝕(shi)性的良(liang)好匹配，國(guo)內外此(ci)(ci)(ci)合(he)金(jin)已廣泛用(yong)(yong)于(yu)熱酸(suan)(suan)性油氣(qi)井鉆探(tan)中所(suo)使用(yong)(yong)的各(ge)種管件(jian)。
