亚洲欧美色综合一区二区在线

00Cr21Ni57Mo13W3 (Hastelloy C-22)

（00Cr21Ni57Mo13W3）Hastelloy C-22 合(he)金于1982年問世，它是前述幾種高鉬Ni-Cr-Mo合金的改進和發展。考慮到前述二種（Hastelloy C-276和C-4)Ni-Cr-Mo耐蝕合金含鉻量偏低（約16%)，而Hastelloy C-4 合金又不含鎢，在一些介質中耐蝕性有所降低，新開發的00Cr21Ni57Mo13W3合金系提高鉻量到約21%,降低鉬量到約13%,加入了適量鎢（約3%),使金鉻、鉬、鎢量達到了平衡。正是由于這些特點，00Cr21Ni57Mo13W3合金的耐蝕性在許多介質中較前述幾種Ni-Cr-Mo(-W)合金更佳。特別是在FeCl₃、CuCl₂等氧化性介質、濕氯、氧化－還原性酸中更為明顯。與此同時，此合金仍有優良的耐點蝕、縫隙腐蝕和應力腐蝕等性能。由于此合金含碳、硫量均很低，因此，它非常適用于化學工業中耐蝕的焊接設備、容器、管線，而沒有敏化的危險。

一、化學成分和(he)組織特點

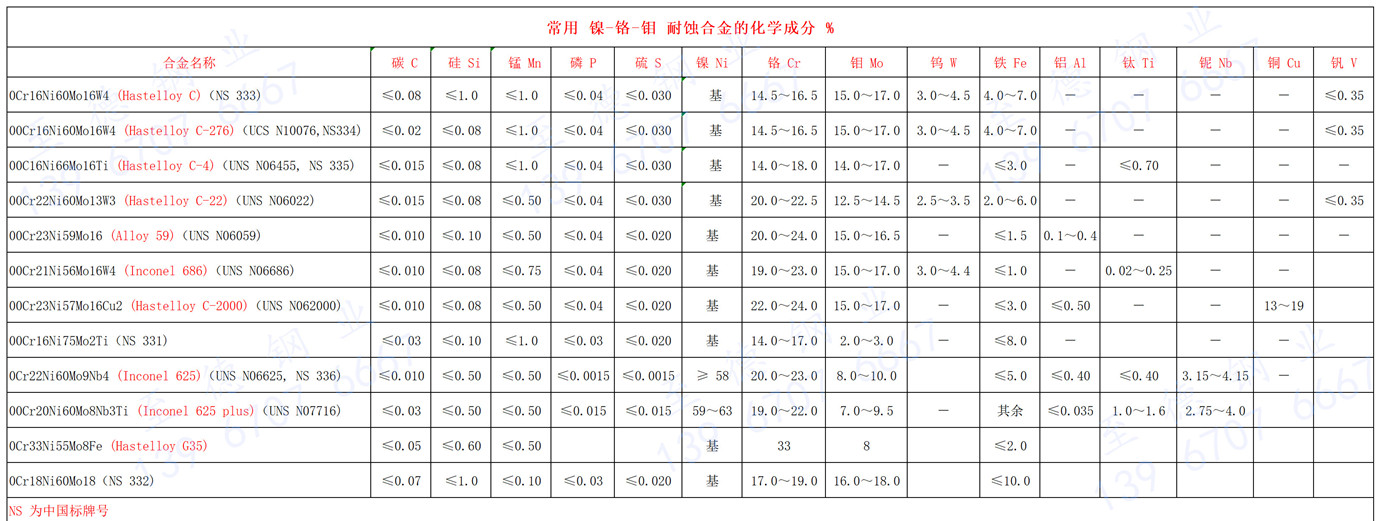

  00Cr21Ni57Mo13W3 合金的(de)化學成分見表3-5-1，其組織特點(dian)與(yu)前述幾(ji)種可變形Ni-Cr-Mo(-W)合金基(ji)本(ben)相同。

二、耐腐蝕性(xing)能

  1. 全面腐(fu)蝕

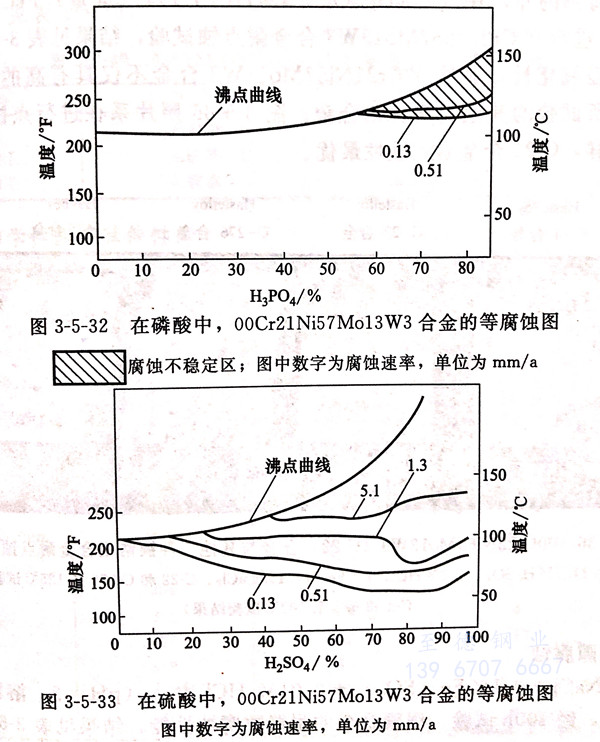

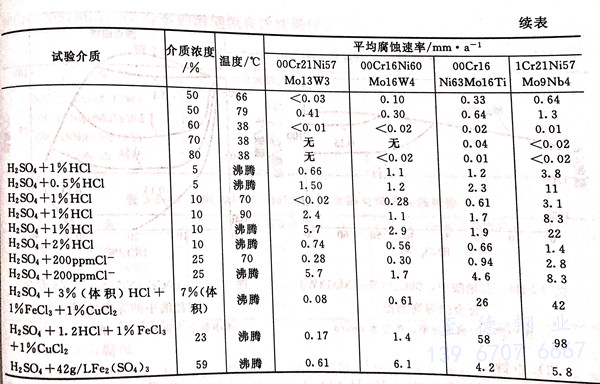

  表3-5-46和圖3-5-32~圖3-5-35列出了00Cr21Ni57Mo13W3合金在各種介質中的耐蝕性。從表及圖中結果可知，00Cr21Ni57Mo13W3 合金在醋酸、10%FeCl₃、甲酸、萃取磷酸、一些濃度的硫酸中具有良好的耐蝕性。而在所試驗的許多介質中不僅耐蝕而且優于 00Cr15Ni60Mo16W4、00Cr16Ni63Mo16Ti 和1Cr21Ni57Mo9Nb4等合金。

  2. 點蝕

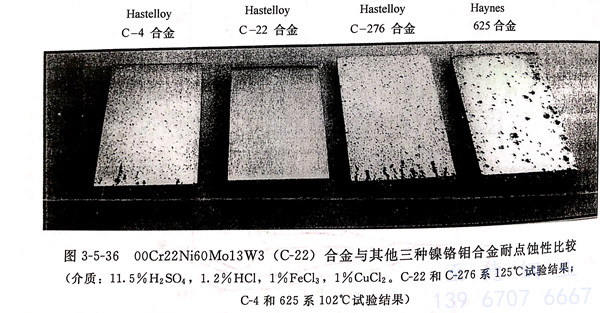

  在非常苛刻的介質中［7%H₂SO₄+3%HC1+1%(重量）FeCl₃+1%(重量）CuCl₂]進行 （00Cr21Ni57Mo13W3）Hastelloy C-22 合金耐點蝕試驗，結果見表3-5-47。由于試驗介質具有強氧化性，顯然00Cr21Ni57Mo13W3合金不僅具有高的無點蝕溫度，且顯著優于所試驗的其他高鉻、鉬合金。圖3-5-36照片系在進行點蝕試驗后的試片外觀，同樣，C-22合金耐點蝕性最優。

  3. 縫隙(xi)腐蝕

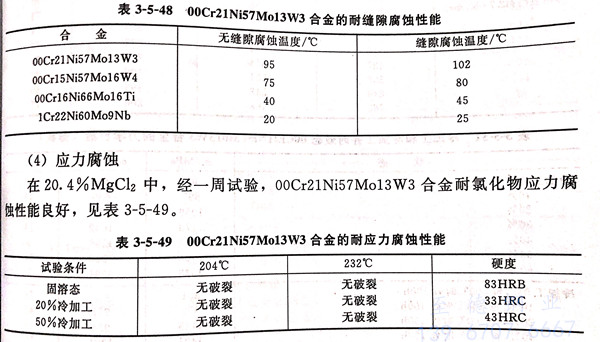

  在 4% NaCl + 0.1%Fe (SO₄)₃ + 0.01M HCl 中，（pH=2 ,溶液中氯離子含量 24300 ppm）,經過100小時試驗，觀察合金的耐縫隙腐蝕性能，結果見表 3-5-48。顯然，（00Cr21Ni57Mo13W3）Hastelloy C-22 合金的耐縫隙腐蝕性能最佳。

  4. 應力腐(fu)蝕

  在20.4% MgCl₂中，經一周試驗，00Cr21Ni57Mo13W3合金耐氯化物應力蝕性能良好，見表3-5-49。

三、力學性能

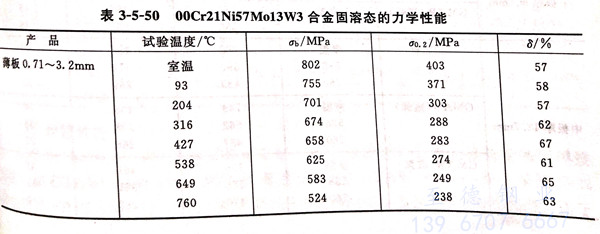

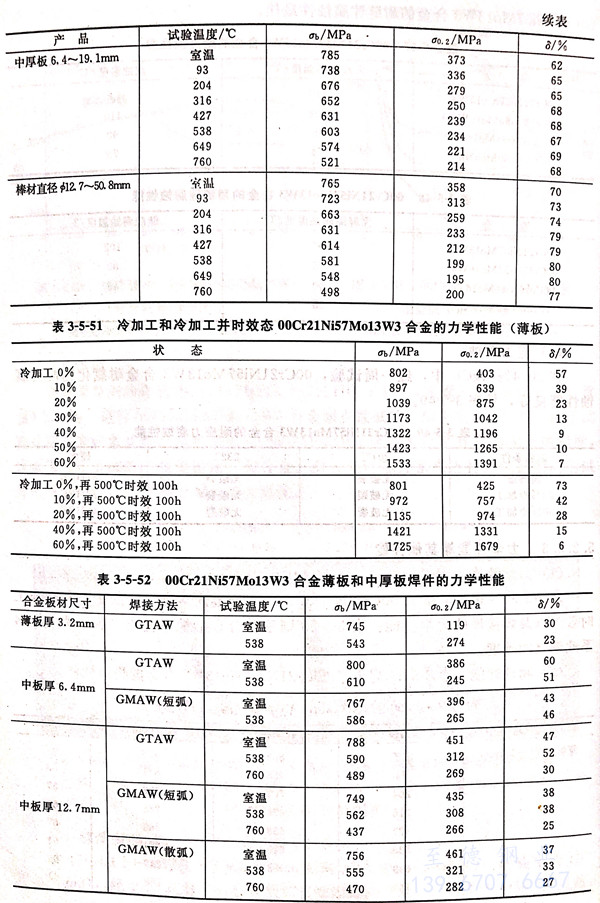

  表(biao)3-5-50~表(biao)3-5-52系 00Cr21Ni57Mo13W3 合金固溶態，冷加(jia)(jia)工態和冷加(jia)(jia)時效態以及(ji)焊(han)接件的力(li)學性能(neng)。表(biao)3-5-53則系此(ci)合金的缺口沖(chong)擊韌性。表(biao)3-5-54 系此(ci)合金的硬度。

四、物理性(xing)能

  表3-5-55列出了00Cr21Ni57Mo13W3合金(jin)的物理性能(neng)。

五、焊接性能

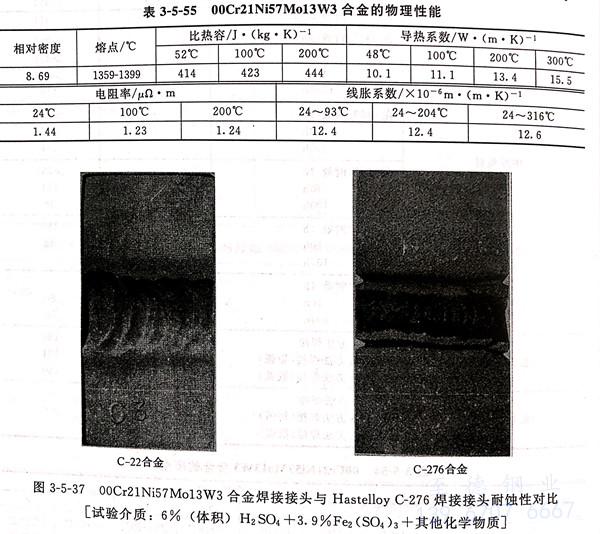

 （00Cr21Ni57Mo13W3）Hastelloy C-22 合(he)(he)金(jin)可(ke)(ke)焊(han)(han)(han)性良好，可(ke)(ke)采(cai)用前(qian)述高(gao)鎳鉻鉬合(he)(he)金(jin)的(de)通(tong)用焊(han)(han)(han)接(jie)方法，如GTAW、GMAW、SMAW等進行焊(han)(han)(han)接(jie)。GTAW和(he)GMAW可(ke)(ke)采(cai)用C-22合(he)(he)金(jin)焊(han)(han)(han)絲ERNiCrMo-10;SMAW可(ke)(ke)采(cai)用ENiCrMo-10、UNS W 86022焊(han)(han)(han)條。由(you)于00Cr21Ni57Mo13W3合(he)(he)金(jin)的(de)熱穩定性較好，焊(han)(han)(han)后此合(he)(he)金(jin)的(de)耐(nai)蝕性亦佳。圖(tu)3-5-37所示照片系此合(he)(he)金(jin)的(de)焊(han)(han)(han)接(jie)接(jie)頭與Hastelloy C-276(00Cr16Ni60Mo16W4)合(he)(he)金(jin)耐(nai)蝕性的(de)對比。顯然，00Cr21Ni57Mo13W3合(he)(he)金(jin)（C-22)遠優(you)于Hastelloy C-276。

七、冷熱(re)加(jia)工及成(cheng)型(xing)性能

  此合金的(de)(de)冷熱加工(gong)及(ji)成(cheng)型性能與前述Ni-Cr-Mo(-W)合金相近。冷熱加工(gong)及(ji)成(cheng)型工(gong)藝可參(can)照00Cr15Ni60Mo16W4和(he)00Cr16Ni63Mo16Ti的(de)(de)工(gong)藝。

八、熱(re)處理

  00Cr21Ni57Mo13W3合金在冷、熱加(jia)工(gong)后，其(qi)固(gu)溶(rong)處理工(gong)藝為在1120℃加(jia)熱、保溫(wen)后急冷。

九、應(ying)用

（00Cr21Ni57Mo13W3）Hastelloy C-22 合金(jin)是(shi)一種比較新的(de)耐(nai)蝕(shi)合金(jin)。主要用(yong)于海(hai)水、醋(cu)酸、醋(cu)酐、氯(lv)化和氟化氫系統(tong)，磷酸和混酸生產用(yong)酸洗(xi)設(she)備(bei)、板式換熱器、SO2冷卻(que)塔等用(yong)途中，解決全面(mian)腐蝕(shi)、點蝕(shi)、縫隙(xi)腐蝕(shi)等問題。特(te)別(bie)適用(yong)于既含有(you)大量(liang)氯(lv)離子，又含有(you)大量(liang)氧化劑的(de)介質(zhi)中。
