①. 集(ji)液包應設置在下列場(chang)合

  a. 飽和蒸汽管道的末端或最低點，蒸汽伴熱管的末端，如果蒸汽管道較長時，每隔一定距離亦應設疏水閥(fa)；飽和蒸汽管道的每個立式“T”形補償器前或最低點。

  b. 飽和蒸汽系統的減壓閥前和調節閥前。

  c. 蒸汽分水器及(ji)蒸汽加(jia)熱設備等下部。

  d. 經(jing)常處于熱(re)備(bei)用(yong)狀態(tai)的設備(bei)進氣(qi)管的最低點。

  e. 擴(kuo)容器的(de)(de)下(xia)(xia)部，分(fen)汽(qi)缸（蒸汽(qi)分(fen)配管(guan)）的(de)(de)下(xia)(xia)部以及水平安裝(zhuang)的(de)(de)波紋(wen)補償器的(de)(de)波峰(feng)下(xia)(xia)部。

  f. 蒸汽水平管的低點處。

  g. 裝置邊界蒸汽管(guan)線切斷閥之(zhi)前。

②. 水平敷設的長蒸汽管應設集液包(bao)，其間隔為：

  a. 在裝置(zhi)內，飽和(he)蒸汽(qi)(qi)宜為(wei)80m，過熱蒸汽(qi)(qi)宜為(wei)160m；

  b. 在裝置(zhi)外(wai)，順坡(po)時宜(yi)(yi)為300m，逆坡(po)時宜(yi)(yi)為200m。

③. 管廊上蒸汽總管末端的集液包配管應考慮以下要求。

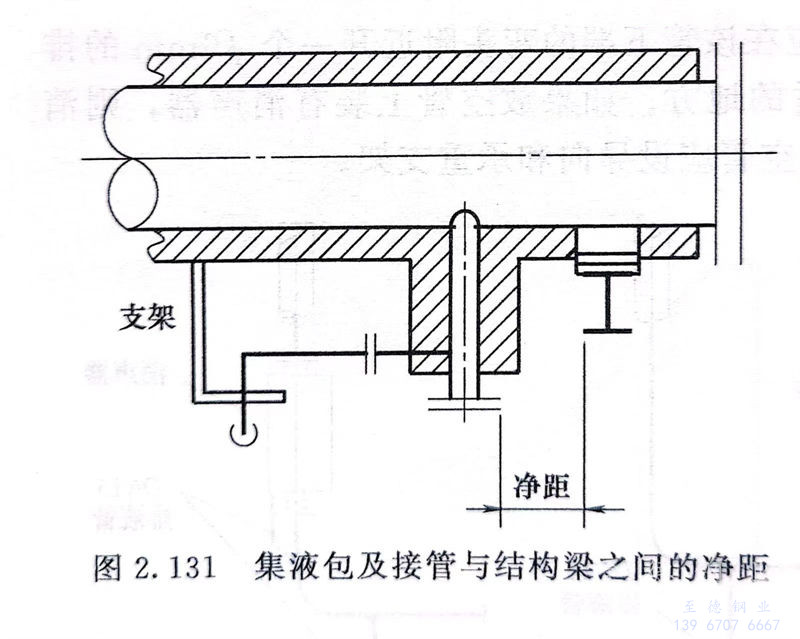

  a. 集液包及接管與(yu)梁之間的凈距(ju)離應大(da)于熱位移量及保溫所需的空間，一般不小于200mm，見圖2.131。

  b. 集液(ye)包的(de)冷凝水(shui)出(chu)口管(guan)的(de)方位不宜(yi)向管(guan)廊梁的(de)一側引出(chu)，同時避免與管(guan)廊下層管(guan)道相碰。疏水(shui)閥應(ying)布置在不影響通行的(de)地方。

  c. 集液包(bao)的冷凝(ning)水(shui)(shui)出(chu)口管的走向(xiang)，除考(kao)(kao)慮管道柔(rou)性要(yao)求外(wai)，還要(yao)考(kao)(kao)慮便于(yu)設置(zhi)管道支架及疏水(shui)(shui)閥組(zu)的支架。

  d. 在蒸汽主管(guan)的位移較大時，靠近主管(guan)的小(xiao)管(guan)支架(jia)應盡量利用主管(guan)生根，以(yi)減小(xiao)相對位移。

  e. 蒸汽管徑小于DN80時，根據項(xiang)目要求可不必采(cai)用集液包，僅設低點(dian)排放至疏(shu)水閥即可。

④. 集(ji)液(ye)包的(de)結構。

  a. 集(ji)液包的(de)冷凝(ning)水出口(kou)管線應設切斷閥或蒸汽(qi)疏水閥組。

  b. 集液(ye)(ye)包(bao)通常采用(yong)標準管件組合而成，應符一合管道等級規定。集液(ye)(ye)包(bao)下(xia)端(duan)宜用(yong)法蘭(lan)蓋，兼(jian)作吹掃用(yong)。也可以用(yong)焊接管帽，但(dan)需(xu)增加排液(ye)(ye)口。

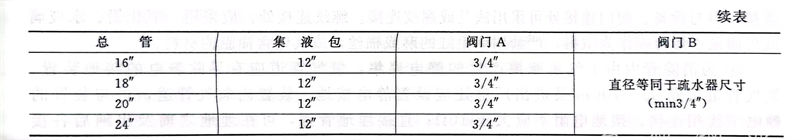

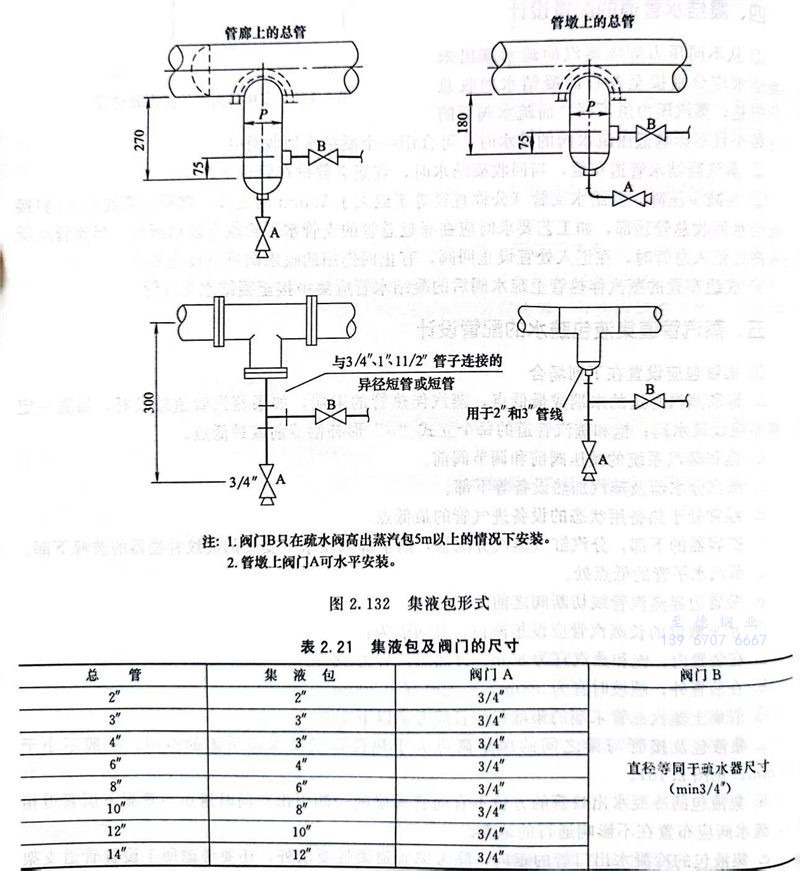

  c. 根據蒸汽主管的(de)管徑范圍組合形式，集(ji)液包形式見圖2.132、表2.21所示。
