常用的墊片可以分為三大類，即非金屬墊片、半金屬墊片和金屬墊片。


1. 非金(jin)屬(shu)墊片（Non-metallic Gasket）


 a. 石棉(mian)橡膠墊片（Elastomer with Asbestos Fabric Insertion Gasket）


   ①. 特點:  通(tong)過向石(shi)棉中(zhong)加入(ru)不同的(de)添加劑壓制而成。在美國，很多(duo)標(biao)準中(zhong)都將石(shi)棉制品(pin)列(lie)為致癌物質(zhi)而禁用，但在世界范圍內，石(shi)棉仍以其彈性(xing)好、強度高、耐油性(xing)好、耐高溫(wen)、易獲得(de)(de)等優點(dian)而得(de)(de)到廣泛應用。


   ②. 適用范(fan)圍： T≤260℃,PN≤2.0MPa、T≤400℃,PN≤4.0MPa (SH3401);（GB/T 539）；用于水、空(kong)氣、氮氣、酸、堿、油品等介質(zhi)工況下。


 b. 聚四氟乙(yi)烯（PTFE）包覆墊片（PTFE Impregnated Asbestos Gasket)


   適用范(fan)圍：T=-180~200℃；PN≤4.0MPa常用于低溫或者要(yao)求干凈的場合。



2. 半(ban)金屬墊片（Semimetallic Gasket）


 半金屬墊(dian)片(pian)(pian)有纏繞式(shi)墊(dian)片(pian)(pian)（Spiral Wound Gas）、金屬包覆墊(dian)片(pian)(pian)（Metallic JacketGasket）和柔性石(shi)墨墊(dian)片(pian)(pian)（Flexible Graphite Gasket）三(san)大類。


  a. 纏(chan)繞式(shi)墊片


   ①. 特點：纏繞式(shi)墊片是半金(jin)屬墊片中(zhong)最理想、也(ye)是應用最普遍的(de)墊片。其壓縮回彈性(xing)好、強(qiang)度高，有利于適(shi)應壓力和溫(wen)度的(de)變化，能在高溫(wen)、低溫(wen)、沖(chong)擊、振動及交(jiao)變荷載下(xia)保持良(liang)好的(de)密封性(xing)能。


   ②. 材料：纏繞鋼帶：20、1Cr13、0Cr19Ni9、0Cr18Ni10Ti、0Cr17Ni12Mo2等材料。


 非金屬纏繞(rao)帶(dai)：特制(zhi)石棉、柔性(xing)石墨帶(dai)和聚(ju)四氟乙(yi)烯(xi)帶(dai)。

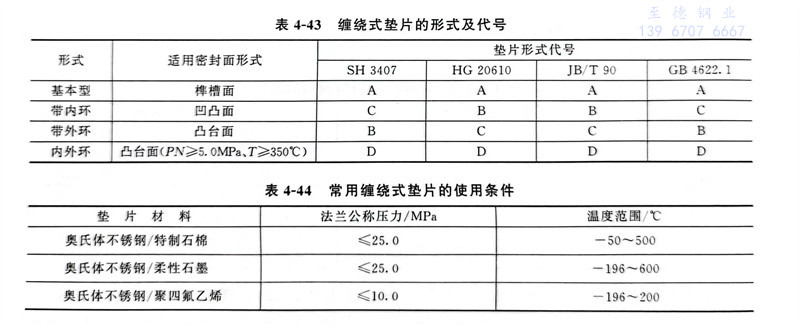

   ③. 適(shi)用范圍（表4-43、表4-44）。




 b. 鐵包式墊片


  密(mi)封性能(neng)不如纏繞(rao)式(shi)墊片(pian)，故壓力管(guan)道(dao)中用(yong)得不多(duo)，它常(chang)用(yong)于(yu)換熱(re)器封頭等(deng)大直徑的法蘭連接密(mi)封。


 c. 柔(rou)性石(shi)墨復合墊(dian)片


   由沖齒或沖孔金屬芯(xin)板(ban)與膨脹石墨粒(li)子復合而成。適用于突面(mian)、凹(ao)凸面(mian)和榫槽面(mian)法(fa)蘭。



3. 金(jin)屬墊片(pian)（Metallic Gasket）


  金屬(shu)墊片常(chang)用在高壓力等級法(fa)蘭上，以(yi)承受較(jiao)高的密封比壓。常(chang)用的金屬(shu)墊片有(you)平墊（Flat Gasket）、八角(jiao)形墊（Octagonal Ring Gasket）和(he)橢(tuo)圓形墊（Oval Ring Gasket）三(san)種。


  金屬平墊(dian)片：常與凸臺面、凹凸面、榫槽面法(fa)蘭一起使(shi)用。


  八(ba)角(jiao)形(xing)金屬(shu)墊(dian)(dian)片(pian)和橢圓(yuan)形(xing)金屬(shu)墊(dian)(dian)片(pian)：常與(yu)環槽(cao)面法蘭一(yi)起(qi)使用。與(yu)橢圓(yuan)形(xing)金屬(shu)墊(dian)(dian)片(pian)相比，八(ba)角(jiao)形(xing)金屬(shu)墊(dian)(dian)片(pian)容易加(jia)工，故其應用較多(duo)。

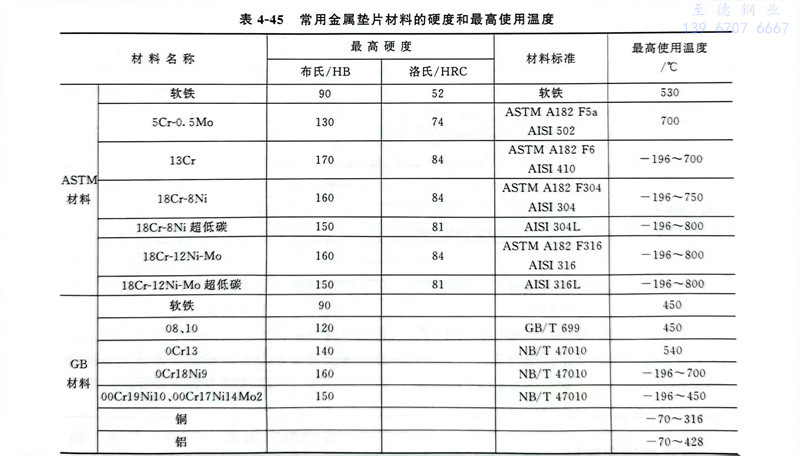

  一(yi)般情況(kuang)下，金屬(shu)墊片的(de)材料應配合法(fa)(fa)蘭(lan)材料選(xuan)用(yong)，且要求墊片硬(ying)(ying)度(du)比法(fa)(fa)蘭(lan)密(mi)封面硬(ying)(ying)度(du)低（不(bu)少于30HB）。常用(yong)的(de)金屬(shu)墊片材料及其硬(ying)(ying)度(du)和(he)最高使用(yong)溫度(du)見表(biao)4-45。
