非金屬軟墊片系指用非金屬密封材料加工制作的墊片(pian)，主要有石棉橡膠板、純聚四氟乙烯板、非石棉纖維橡膠板和橡膠板裁制成的墊片等。


1. 墊(dian)片與法蘭(lan)密封(feng)面的配合型式

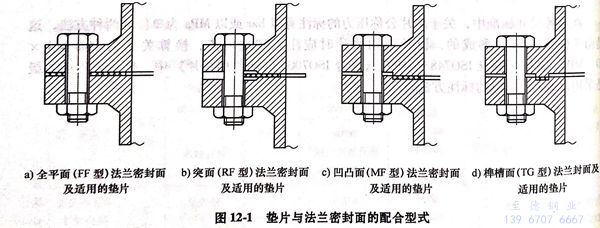

  墊(dian)片與法(fa)蘭(lan)密封面的配合型(xing)式有4種，如圖12-1所示。


圖 1.jpg


2. 管法蘭用(yong)墊片(pian)的型式


  全(quan)平(ping)面（代號(hao)為(wei)FF)管法蘭用墊片(pian)型式(shi)如圖12-2所(suo)示；突面（代號(hao)為(wei)RF)、凹(ao)凸面（代號(hao)為(wei)MF)及榫槽面（代號(hao)為(wei)TG)管法蘭用墊片(pian)型式(shi)，如圖12-3所(suo)示。




3. 公稱壓力用(yong)PN標記的墊(dian)片型式與尺寸(cun)

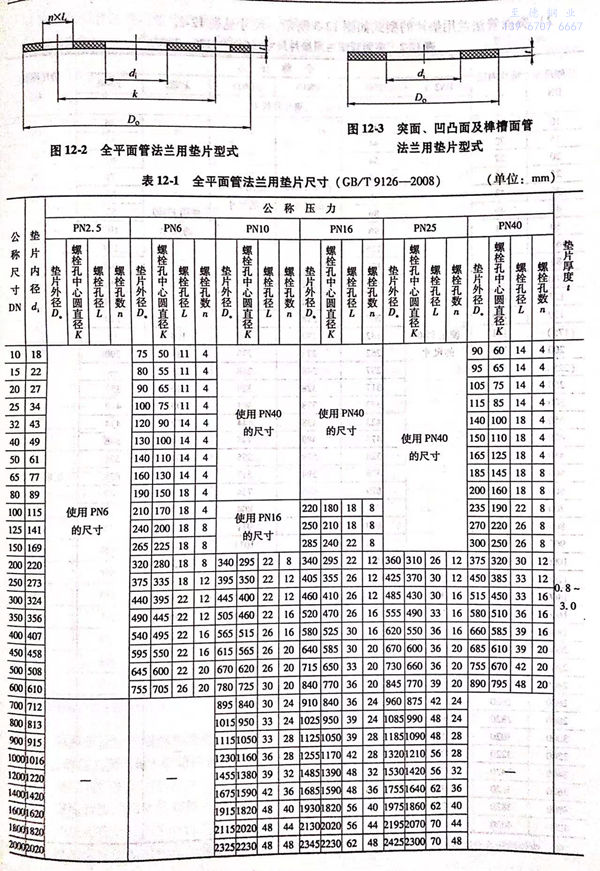

  a. 全平面管法(fa)蘭用墊(dian)片的型式如圖12-2所示，尺(chi)寸見表(biao)12-1.

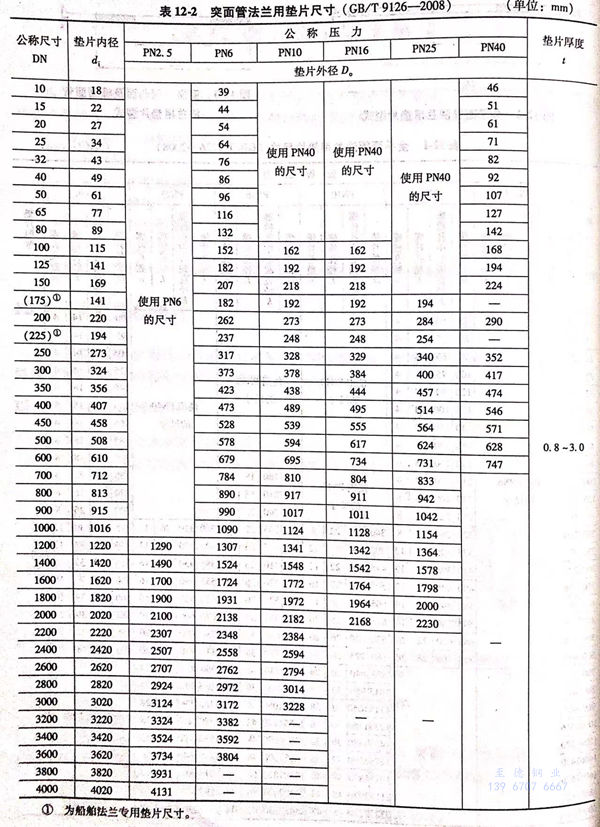

  b. 突面管(guan)法(fa)蘭用墊(dian)片的型式如(ru)圖12-3所示，尺寸見表12-2.


  c. 凹(ao)凸管法蘭用墊片(pian)的型(xing)式如圖12-3所示，尺寸見表12-3.

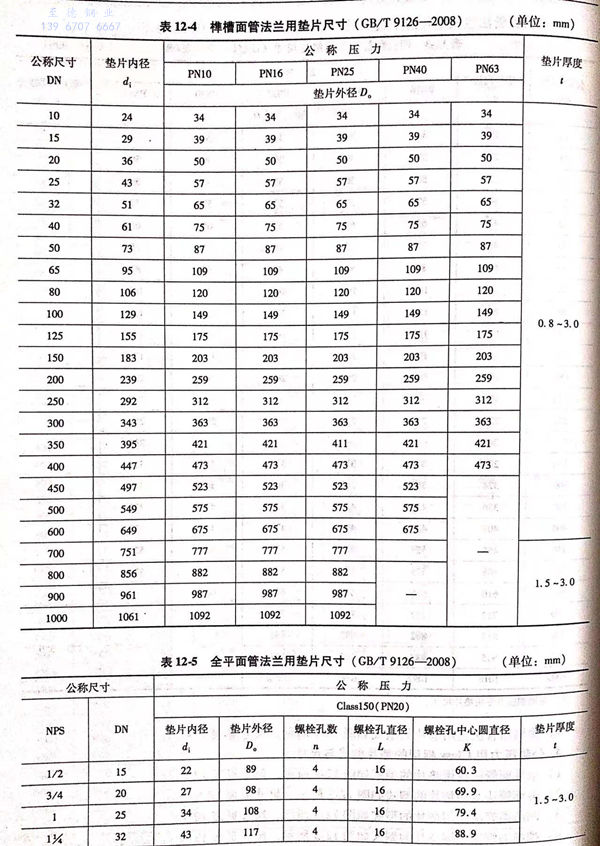

  d. 榫槽面管法蘭用(yong)墊片的型式如(ru)圖(tu)12-3所(suo)示，尺寸(cun)見(jian)表12-4.



4. 公稱壓力(li)用(yong)Class標記的墊(dian)片型式與尺寸

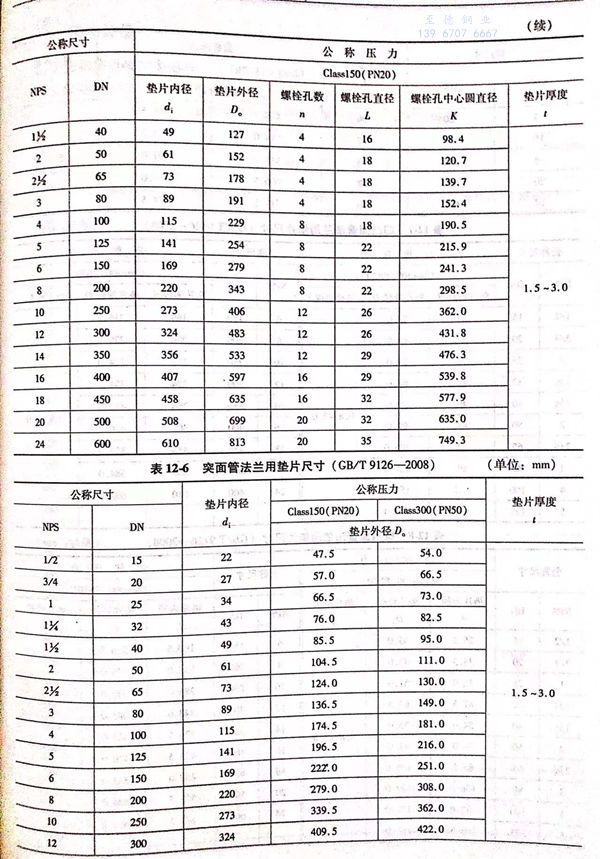

  a. 全平面管法蘭用墊片的(de)型式如圖12-2所示，尺寸見(jian)表12-5.

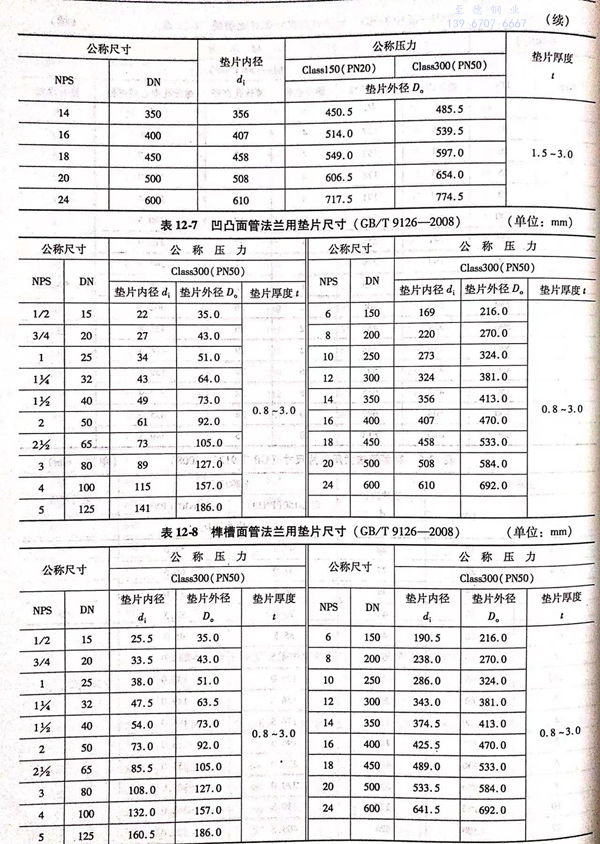

  b. 突(tu)面管(guan)法蘭用墊片(pian)的型式如圖12-3所示，尺寸見表12-6.


  c. 凹(ao)凸面管法(fa)蘭用墊片(pian)的型式如圖12-3所示，尺寸見表(biao)12-7.


  d. 榫槽(cao)面管法蘭用墊片(pian)的型(xing)式如(ru)圖12-3所示，尺寸見表12-8.
