1. 限流孔板(ban)的工作原(yuan)理及(ji)分類

  在(zai)石油化工裝置(zhi)中，限(xian)流(liu)(liu)孔板用于(yu)限(xian)制流(liu)(liu)體的流(liu)(liu)量或降低流(liu)(liu)體的壓力，但(dan)通常用于(yu)工藝物料(liao)壓力降要(yao)求精度不高的場合(he)。

  限(xian)流(liu)(liu)(liu)孔(kong)(kong)板(ban)(ban)(ban)(ban)(ban)為同心(xin)銳孔(kong)(kong)板(ban)(ban)(ban)(ban)(ban)，流(liu)(liu)(liu)體通(tong)過(guo)孔(kong)(kong)板(ban)(ban)(ban)(ban)(ban)就(jiu)(jiu)會(hui)產生壓差，流(liu)(liu)(liu)量(liang)隨(sui)壓差的增大而增大。但當壓差超過(guo)一定數(shu)值(zhi)，即超過(guo)臨界壓差時，不論壓差如何增加(jia)，流(liu)(liu)(liu)量(liang)將維持一定的數(shu)值(zhi)而不再(zai)增加(jia)。限(xian)流(liu)(liu)(liu)孔(kong)(kong)板(ban)(ban)(ban)(ban)(ban)就(jiu)(jiu)是根據這個原理(li)來(lai)限(xian)制流(liu)(liu)(liu)體的流(liu)(liu)(liu)量(liang)或降低流(liu)(liu)(liu)體的壓力。限(xian)流(liu)(liu)(liu)孔(kong)(kong)板(ban)(ban)(ban)(ban)(ban)按孔(kong)(kong)板(ban)(ban)(ban)(ban)(ban)上開孔(kong)(kong)數(shu)分(fen)為單孔(kong)(kong)板(ban)(ban)(ban)(ban)(ban)和(he)多孔(kong)(kong)板(ban)(ban)(ban)(ban)(ban)；按板(ban)(ban)(ban)(ban)(ban)數(shu)可分(fen)為單板(ban)(ban)(ban)(ban)(ban)和(he)多板(ban)(ban)(ban)(ban)(ban)。

2. 限流孔板的應用

  ①. 蒸(zheng)汽吹掃(sao)管路，為了(le)保證(zheng)(zheng)既能達到連續(xu)吹掃(sao)，又保證(zheng)(zheng)提供最小蒸(zheng)汽流量的目的，設(she)計中在蒸(zheng)汽管線設(she)置限(xian)流孔(kong)板，一方面限(xian)制蒸(zheng)汽流量，另一方面降低(di)了(le)蒸(zheng)汽的壓力，保證(zheng)(zheng)了(le)管路的暢通和安全運行。

  ②. 儲罐保壓。

  ③. 管線(xian)壓力平衡。

  ④. 在管道中閥(fa)門(men)上、下游需要有較大(da)壓降時(shi)，為減少流體對閥(fa)門(men)的沖(chong)蝕(shi)，當(dang)經孔(kong)板節(jie)流不會產生氣(qi)相時(shi)，可在閥(fa)門(men)上游串聯孔(kong)板。

  ⑤. 流(liu)(liu)體需要小流(liu)(liu)量且連(lian)續(xu)流(liu)(liu)通的(de)地(di)方，如泵(beng)的(de)沖洗(xi)管道、熱備(bei)用泵(beng)的(de)旁路管道（低流(liu)(liu)量保護管道）、分析取樣管等場所。

  ⑥. 需要降壓(ya)以減少噪聲(sheng)或磨損的地方，如放空系統。

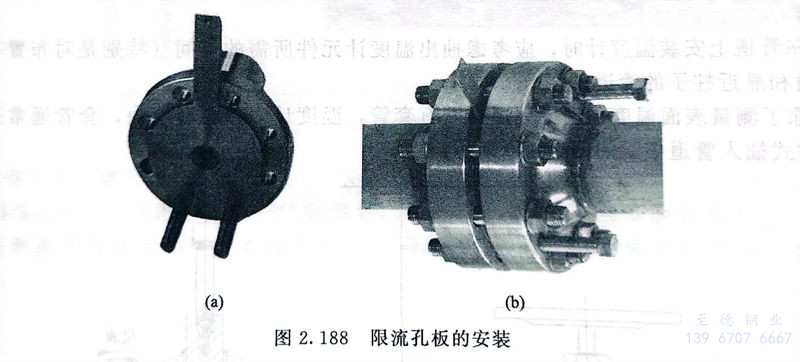

  限流孔板的安(an)裝見圖(tu) 2.188

  在熱水分配站配管設計過程中，在同一個熱水分配站上的熱水伴管當量長度宜大致相等，最短熱水伴管當量長度不宜小于最長伴管當量長度的70％，否則宜設置限流孔板或截止閥以控制熱水量分配均勻。

3. 孔(kong)板流量計的(de)布(bu)置

  節流裝置一般安裝在水平管道上，如果必須在垂直段上，則液體流向必須由下向上，氣體流向必須由上向下。節流裝置應盡量安裝在維修方便的地方，要求的直管段長度內不應有焊縫、閥門(men)、管件支管和大小頭等。
