①. 此處(chu)的高點排(pai)(pai)氣(qi)(qi)及(ji)低(di)點排(pai)(pai)液(ye)是指在PID圖(tu)上(shang)可以不表示的。高點排(pai)(pai)氣(qi)(qi)用于水壓試(shi)驗(yan)及(ji)液(ye)體管道的排(pai)(pai)氣(qi)(qi)，低(di)點排(pai)(pai)液(ye)用于水壓試(shi)驗(yan)及(ji)停車排(pai)(pai)凈等。PID圖(tu)上(shang)所表示的排(pai)(pai)氣(qi)(qi)和(he)排(pai)(pai)液(ye)應按流(liu)程要求，并(bing)遵循有關規定進(jin)行設計。
②. 不銹鋼管道的高點與低點均應分別備有排氣口與排液口，并位于容易接近的地方。如該處（相同高度）有其他接口可利用時，可不另設排氣口或排液口。除管廊上的管道外，對于公稱直徑小于或等于25mm的管道可省去排氣口。對于蒸汽伴熱管迂回時出現的低點處，可不設排液口。
③. 高點(dian)排氣管(guan)(guan)的公稱(cheng)直(zhi)徑(jing)最(zui)小(xiao)(xiao)應為(wei)(wei)15mm；低(di)點(dian)排液管(guan)(guan)的公稱(cheng)直(zhi)徑(jing)最(zui)小(xiao)(xiao)應為(wei)(wei)20mm。當主管(guan)(guan)公稱(cheng)直(zhi)徑(jing)為(wei)(wei)15mm時，可采用等(deng)(deng)徑(jing)的排液口(kou)(kou)。SH3012規定了放氣口(kou)(kou)、排液口(kou)(kou)的最(zui)小(xiao)(xiao)公稱(cheng)直(zhi)徑(jing)，對(dui)(dui)于(yu)(yu)(yu)(yu)小(xiao)(xiao)于(yu)(yu)(yu)(yu)或(huo)(huo)等(deng)(deng)于(yu)(yu)(yu)(yu)DN25的為(wei)(wei)15mm，對(dui)(dui)于(yu)(yu)(yu)(yu)DN40～150的為(wei)(wei)20mm，對(dui)(dui)于(yu)(yu)(yu)(yu)DN200～350的為(wei)(wei)25mm，對(dui)(dui)于(yu)(yu)(yu)(yu)大于(yu)(yu)(yu)(yu)或(huo)(huo)等(deng)(deng)于(yu)(yu)(yu)(yu)DN400的為(wei)(wei)40mm。高黏度介(jie)質(zhi)管(guan)(guan)道排液口(kou)(kou)大于(yu)(yu)(yu)(yu)或(huo)(huo)等(deng)(deng)于(yu)(yu)(yu)(yu)DN25。
④. 氣體管道的高點排氣口可不設閥門，接(jie)管口應采(cai)用法蘭蓋或管帽等加以封閉。
⑤. 所(suo)有(you)排液口最低點與地面或平臺的距離不(bu)宜小于150mm。
⑥. 飽和蒸汽管道(dao)的(de)低(di)點(dian)應設集液包(bao)及蒸汽疏水(shui)閥組。
⑦. 對于(yu)全廠性(xing)的工藝、凝(ning)結水和水管道，在歷年(nian)最冷月(yue)月(yue)平(ping)均(jun)溫(wen)度(du)的平(ping)均(jun)值高于(yu)0℃的地區，應(ying)少設低(di)點排液，低(di)于(yu)或等于(yu)0℃的地區，應(ying)在適當位置設低(di)點排液。
⑧. 氫氣(qi)管道(dao)上不(bu)宜設(she)置高點(dian)排氣(qi)和低點(dian)排液。
⑨. 蒸(zheng)汽(qi)主管（干管）的排液設施應包括撲集管、切斷閥和疏水閥（具體可見本書(shu)“蒸(zheng)汽(qi)管道集液包”所述）。
⑩. 公用工程管(guan)道(dao)的末端(duan)應設置低點排液(ye)口，以利排液(ye)和吹掃。

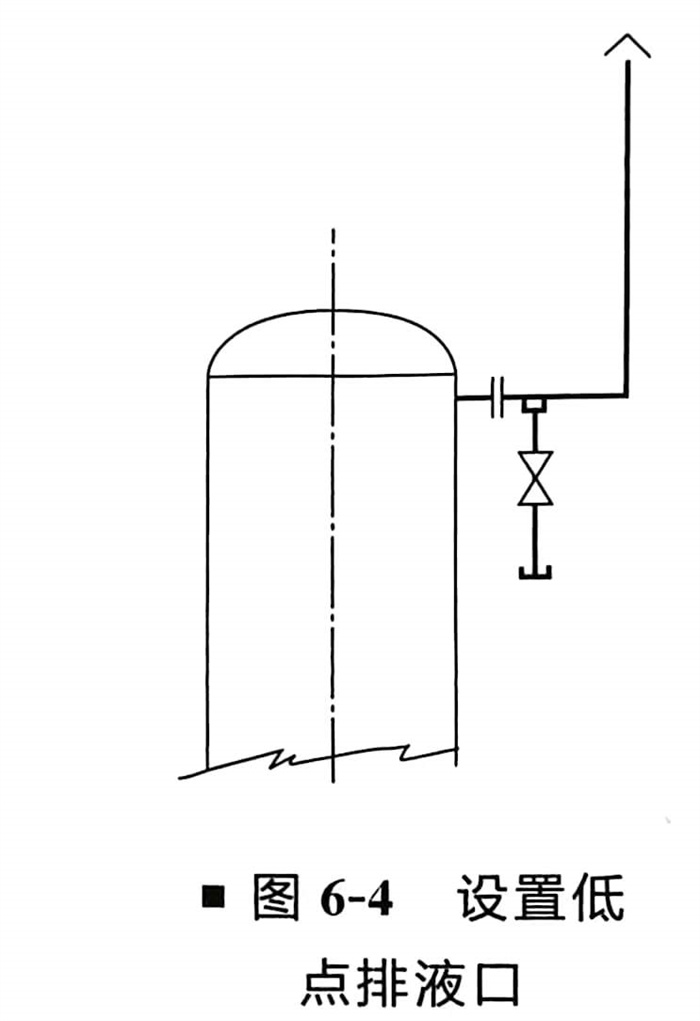

?. 凡向(xiang)大(da)氣(qi)排(pai)放的排(pai)氣(qi)管道(dao)，應設置低點排(pai)液(ye)口，如(ru)圖6-4所示。
?. 輸送催(cui)化劑或高黏(nian)度的物料（如(ru)焦(jiao)油、瀝青、重質(zhi)燃(ran)料油等(deng)）管(guan)道排氣、排液(ye)口的直(zhi)徑應不小于DN25。
?. 漿液(ye)(ye)管道不宜(yi)設置排(pai)氣和(he)排(pai)液(ye)(ye)口，如(ru)需(xu)要設置排(pai)液(ye)(ye)口時其型式和(he)尺寸見圖6-5和(he)表6-3所(suo)示。
?. 輸送固體或漿料管道的排氣、排液管的切斷閥宜選用球閥或旋塞閥(fa)。
?. 管道上(shang)排氣、排液口設置的閥門(men)應靠近主管。
?. 振動管(guan)道上(shang)直徑小于DN40密(mi)閉(bi)放空(kong)、放凈管(guan)根部接口處應(ying)采取加強措施(shi)。
?. 輸送液(ye)態丁烷和(he)更(geng)輕的液(ye)化烴類管道上的排氣(qi)、排液(ye)管的切(qie)斷閥(fa)應設雙(shuang)閥(fa)。
?. 放氣(qi)或(huo)(huo)排(pai)液(ye)(ye)(ye)管上的(de)(de)切(qie)斷閥(fa)，宜用閘(zha)閥(fa)，閥(fa)后可(ke)接(jie)帶(dai)管帽短管；對于(yu)高(gao)壓、極度及高(gao)度危(wei)害介質(zhi)的(de)(de)管道(dao)應(ying)設雙(shuang)閥(fa)。當設置單(dan)閥(fa)時，應(ying)加(jia)盲板(ban)或(huo)(huo)法(fa)蘭蓋(gai)；連續操作的(de)(de)可(ke)燃氣(qi)體管道(dao)低點(dian)的(de)(de)排(pai)液(ye)(ye)(ye)閥(fa)，應(ying)為雙(shuang)閥(fa)。排(pai)出的(de)(de)液(ye)(ye)(ye)體應(ying)排(pai)放至密閉系統：僅在(zai)開停工時使用的(de)(de)排(pai)液(ye)(ye)(ye)閥(fa)，可(ke)設一道(dao)閥(fa)門(men)并加(jia)螺(luo)紋堵頭、管帽、盲板(ban)或(huo)(huo)法(fa)蘭蓋(gai)。可(ke)燃液(ye)(ye)(ye)體管道(dao)以及大于(yu)2.5MP。蒸汽管道(dao)上排(pai)液(ye)(ye)(ye)管裝一個切(qie)斷閥(fa)時，應(ying)在(zai)端頭加(jia)管帽（管堵）盲板(ban)或(huo)(huo)法(fa)蘭蓋(gai)。
?. 容(rong)器設(she)備(bei)(bei)上的排氣管(guan)除作為進出料呼(hu)吸用外，應設(she)置切斷(duan)閥，閥門(men)宜直(zhi)接與設(she)備(bei)(bei)管(guan)口相接。當只安裝一個切斷(duan)閥時其端(duan)部應設(she)置絲堵、管(guan)帽或盲法蘭密(mi)封(feng)。
?. 允許向大氣(qi)排(pai)(pai)放的介質排(pai)(pai)氣(qi)管端部(bu)的高度應符合本書(shu)“管道布置設(she)計的一般(ban)要求”中“32大氣(qi)排(pai)(pai)放的相關規定”。
21. 為保證閥門(men)檢修(xiu)、絲(si)堵、管(guan)帽及(ji)法蘭拆卸、軟管(guan)連接(jie)，管(guan)道上低(di)點排液管(guan)管(guan)端距地面(mian)或樓(lou)板(ban)面(mian)的凈距不得小于100mm。
22. 接地漏或開口罐的放凈管(guan)管(guan)口應高(gao)出地漏或罐口大(da)于或等于50mm。
23. 管(guan)道布置呈U形(xing)II形(xing)時，其(qi)水(shui)平(ping)或垂直管(guan)道上的(de)(de)排(pai)氣、排(pai)液(ye)口安裝位置盡(jin)量設置在(zai)物(wu)料流向的(de)(de)下游端部。

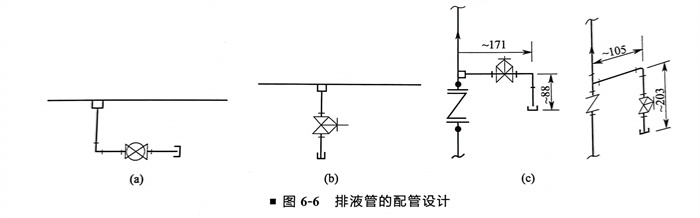

24. 對易自聚、易凍結、易凝固、含固體介質(zhi)的(de)(de)管道上(shang)的(de)(de)排液管不(bu)應配(pei)成如圖6-6（a）所示的(de)(de)彎管形(xing)式。一般(ban)應采用圖6-6（b）的(de)(de)形(xing)式。圖6-6（c）右側的(de)(de)排凈(jing)閥門放(fang)置不(bu)合理，閥門上(shang)側易積(ji)液。
25. 排氣、排液管端(duan)部連接形式(shi)。
a. 當采用管螺紋(wen)管件連接時，排氣、排液閥出口處加絲堵密封(feng)。
b. 當(dang)采(cai)用承插焊接(jie)型管件連接(jie)時，排(pai)氣(qi)、排(pai)液閥(fa)出口處加螺紋管帽(mao)密(mi)封。如排(pai)氣(qi)、排(pai)液閥(fa)為(wei)法(fa)蘭(lan)連接(jie)時，可采(cai)用盲法(fa)蘭(lan)密(mi)封，亦可采(cai)用螺紋法(fa)蘭(lan)加絲堵。
c. 當(dang)采(cai)用定(ding)型(xing)管件連接(jie)時，管端部加盲板法(fa)蘭，需要時可(ke)采(cai)用螺紋法(fa)蘭加絲堵。
26. 排(pai)氣(qi)和排(pai)液(ye)型(xing)式分為(wei)兩類，一類為(wei)帶閥(fa)(fa)門型(xing)，另(ling)一類為(wei)不帶閥(fa)(fa)門型(xing)。不帶閥(fa)(fa)門的(de)排(pai)氣(qi)和排(pai)液(ye)不宜采(cai)用。
各種(zhong)類型的(de)排氣、排液配(pei)管的(de)選(xuan)(xuan)用(yong)應根據(ju)工程管道等(deng)級規定選(xuan)(xuan)用(yong)。

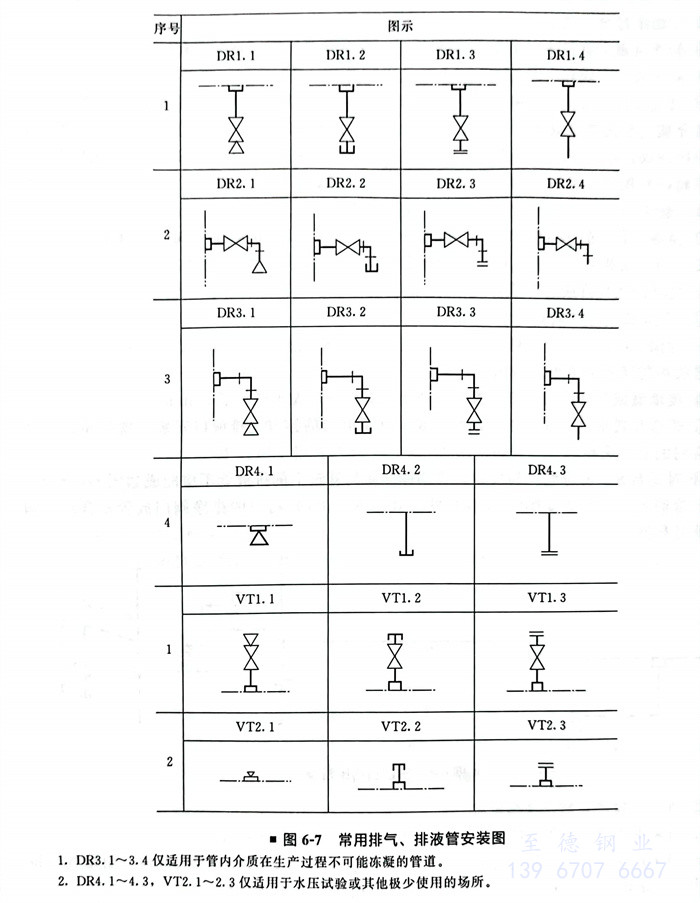

其中螺紋連(lian)接主(zhu)要(yao)用于(yu)低(di)壓公用工(gong)程(cheng)管(guan)道上(shang)(shang)的排(pai)(pai)氣(qi)和(he)排(pai)(pai)液(ye)。承插焊連(lian)接主(zhu)要(yao)用于(yu)碳(tan)鋼(gang)(gang)或低(di)合金鋼(gang)(gang)的工(gong)藝管(guan)道或壓力較高的公用工(gong)程(cheng)管(guan)道上(shang)(shang)。法蘭連(lian)接主(zhu)要(yao)用于(yu)不銹鋼(gang)(gang)等合金鋼(gang)(gang)工(gong)藝管(guan)道上(shang)(shang)。設(she)備上(shang)(shang)的排(pai)(pai)氣(qi)類型較多。圖6-7所示(shi)為常用排(pai)(pai)氣(qi)、排(pai)(pai)液(ye)管(guan)安裝圖（含工(gong)藝要(yao)求排(pai)(pai)氣(qi)和(he)排(pai)(pai)凈(jing)）。
