磁(ci)化(hua)(hua)(hua)是進(jin)行漏(lou)磁(ci)檢測的第一步。在不銹鋼管漏(lou)磁(ci)檢測中一般采用直流磁(ci)化(hua)(hua)(hua)，磁(ci)化(hua)(hua)(hua)場的方向和(he)強度(du)不隨時間變化(hua)(hua)(hua)。鋼管被磁(ci)化(hua)(hua)(hua)后，亞洲歐美色綜合一區二區在線:不銹鋼管中阻(zu)隔(ge)磁力(li)線的缺(que)陷將產生漏(lou)磁場(chang)。漏(lou)磁場(chang)的大小與(yu)鋼管的磁化狀態呈非線性相關，同時與(yu)缺(que)陷的形(xing)態對應。磁化狀態主(zhu)要指磁化場(chang)的方向與(yu)強度(du)等。由于磁場(chang)的矢量特(te)性，在不(bu)銹鋼(gang)管的(de)磁化方法(fa)和磁化器的(de)設計中，特別需要關注的(de)是磁化場的(de)相對方向，包(bao)括磁化場與(yu)(yu)鋼(gang)管軸線的(de)夾角(jiao)、磁化場與(yu)(yu)鋼(gang)管表(biao)面(mian)法(fa)向的(de)夾角(jiao)、磁化場與(yu)(yu)裂紋走(zou)向的(de)夾角(jiao)等(deng)。此(ci)外，不銹鋼管經漏磁(ci)檢測(ce)后需要(yao)進行退磁(ci)處(chu)理，消除剩磁(ci)對(dui)后續加工、運(yun)輸(shu)和使(shi)用的影(ying)響。

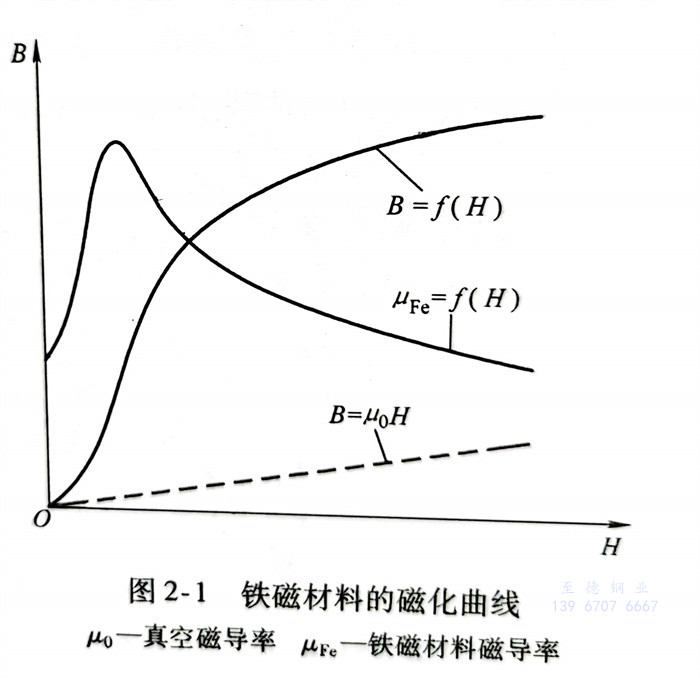

  如圖2-1所(suo)示，將(jiang)一個對外界(jie)完全沒有磁性(xing)的(de)(de)鋼鐵試件放在磁場中(zhong)，它將(jiang)受到磁化(hua)。如果(guo)磁場強(qiang)(qiang)度(du)H從0開(kai)始逐漸增加，則試件中(zhong)的(de)(de)磁感應(ying)強(qiang)(qiang)度(du)B也將(jiang)逐漸增加至飽和。這種(zhong)反(fan)映磁材料(liao)磁感應(ying)強(qiang)(qiang)度(du)B與磁場強(qiang)(qiang)度(du)H變化(hua)規律(lv)的(de)(de)曲線(xian)B＝f（H），稱為材料(liao)的(de)(de)磁化(hua)曲線(xian)。

  從圖(tu)2-1中(zhong)可以(yi)看出(chu)，當把鐵磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)材(cai)(cai)(cai)料置于外加(jia)(jia)(jia)(jia)磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)場(chang)(chang)中(zhong)時(shi)(shi)(shi)，其磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)感應強度B將明(ming)顯地增(zeng)(zeng)大，產生(sheng)比(bi)原來(lai)磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)化(hua)(hua)場(chang)(chang)大得多（10～105倍）的磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)場(chang)(chang)。B與H之(zhi)間存在著非(fei)線(xian)(xian)性(xing)關(guan)系(xi)。當H逐漸增(zeng)(zeng)大時(shi)(shi)(shi)，B也增(zeng)(zeng)加(jia)(jia)(jia)(jia)，但上升緩(huan)慢，說明(ming)此(ci)(ci)時(shi)(shi)(shi)磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)疇剛開(kai)始中(zhong)擴張，磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)化(hua)(hua)緩(huan)慢，磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)化(hua)(hua)很不(bu)充(chong)分。當H繼續(xu)增(zeng)(zeng)大時(shi)(shi)(shi)，B急(ji)(ji)驟(zou)增(zeng)(zeng)加(jia)(jia)(jia)(jia)，幾(ji)乎呈直(zhi)線(xian)(xian)上升，此(ci)(ci)時(shi)(shi)(shi)磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)疇疇壁位移加(jia)(jia)(jia)(jia)速，B值上升很快，材(cai)(cai)(cai)料得到急(ji)(ji)劇(ju)磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)化(hua)(hua)。在此(ci)(ci)階(jie)段，B值的上升不(bu)是平滑的，而是階(jie)梯(ti)跳躍式的，并產生(sheng)稱之(zhi)為(wei)“巴克豪(hao)森效(xiao)應”的現象。當H進一步增(zeng)(zeng)大時(shi)(shi)(shi)，B的增(zeng)(zeng)加(jia)(jia)(jia)(jia)又變得緩(huan)慢，產生(sheng)了一個轉折，這時(shi)(shi)(shi)磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)疇疇壁擴張已(yi)近(jin)尾聲(sheng)，代之(zhi)以(yi)磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)疇磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)矩(ju)的轉動為(wei)主。之(zhi)后，H值即使再增(zeng)(zeng)加(jia)(jia)(jia)(jia)，B卻幾(ji)乎不(bu)再增(zeng)(zeng)加(jia)(jia)(jia)(jia)，此(ci)(ci)時(shi)(shi)(shi)磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)疇平行排列的過程(cheng)已(yi)基本結束，鐵磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)質(zhi)的磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)化(hua)(hua)過程(cheng)基本結束，材(cai)(cai)(cai)料磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)化(hua)(hua)已(yi)經達(da)到飽和。因此(ci)(ci)，鐵磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)材(cai)(cai)(cai)料的磁(ci)(ci)(ci)(ci)(ci)(ci)(ci)化(hua)(hua)曲線(xian)(xian)是非(fei)線(xian)(xian)性(xing)的。

  從(cong)圖(tu)2-1中還可(ke)以看(kan)出，對(dui)于真空中的(de)磁(ci)感應強(qiang)度，因磁(ci)導率(lv)為(wei)定(ding)值(zhi)，真空0r的(de)磁(ci)化(hua)(hua)曲線(xian)為(wei)一斜(xie)率(lv)恒定(ding)的(de)直線(xian)。而對(dui)于鐵磁(ci)材料磁(ci)化(hua)(hua)曲線(xian)的(de)斜(xie)率(lv)，在(zai)不同的(de)磁(ci)化(hua)(hua)階段(duan)是變化(hua)(hua)的(de)。當(dang)H開始增加時，超初HFe值(zhi)增加，但到(dao)最大值(zhi)后就下降。下降到(dao)一定(ding)程度時，μFe值(zhi)變化(hua)(hua)趨(qu)緩。

  不銹鋼管作為一種典型的鐵磁性材料，進行漏磁檢測的前提是對鋼管進行有效的磁化。根據圖2-1可知，當外激勵磁場強度太小時，鋼管磁感應強度太低，則缺陷不能激發出足夠強度的漏磁場；隨著激勵磁場強度的不斷增加，磁感應強度急劇增加，缺陷漏磁場強度不斷增加；當鋼管被磁化至飽和狀態時，缺陷漏磁場強度將基本保持不變。此時，如果繼續不斷增加外激勵磁場的強度，由于會形成背景磁場的壓縮效應，缺陷漏磁場強度將出現減小的情況，而此時噪聲則不斷增加，從而造成缺陷信噪比降低。因此，將鋼管磁化至飽和狀態是獲得高靈敏度和高信噪比的最佳檢測條件，過弱或過強的外激勵磁場都會影響檢測效果。

  此外，對不銹鋼管進行局部磁化時，存在有效均勻磁化區域。有效均勻磁化區域的含義是指被檢測區域的鋼管必須磁化均勻，也即相同形態的缺陷在該區域內的任何位置都產生相同的漏磁場強度。因此，在設計磁化器時，需要同時滿足對鋼管進行飽和磁化與均勻磁化的要求。
