國內外大量采用二氧化碳汽提工藝來生產尿素（一種高效化肥）。一般是在高壓（140～250atm，1atm＝101325Pa）和溫度180～210℃條件下，由二氧化碳與氨合成。在高溫、高壓下，尿素生產過程中的中間反應物-氨基甲酸銨（尿素甲銨液）等，對不銹鋼有強烈的腐蝕性-破壞不銹鋼的鈍化膜并有去鈍化作用。在缺氧的條件下，00Cr17Ni14Mo2（316L）的腐蝕率可高達50mm/a，但若向尿素中加氧，由于可使不銹鋼鈍化，從而使00Cr17Ni14Mo2不銹鋼在尿素生產裝置上的應用成為了可能。但使用后發現普通00Cr17Ni14Mo2耐蝕性尚不足，隨后開發了專用于尿素生產的尿素級不銹鋼（316UG）。

  316UG要(yao)求(qiu)鋼(gang)中(zhong)鉻量(liang)要(yao)≥18％，由于(yu)C、S、P等(deng)元素(su)和(he)殘(can)余δ-鐵素(su)體的有害作用(yong)(yong)，要(yao)求(qiu)C含量(liang)≤0.02％，P和(he)S 含量(liang)≤0.015％，δ-鐵素(su)體≤0.6％。為(wei)保證δ鐵素(su)，鋼(gang)中(zhong)鎳量(liang)應在中(zhong)、上限，316UG已廣(guang)泛用(yong)(yong)于(yu)二(er)氧(yang)化碳汽提法生產尿(niao)素(su)的合成塔(ta)等(deng)四大高壓設備的塔(ta)體和(he)構件。

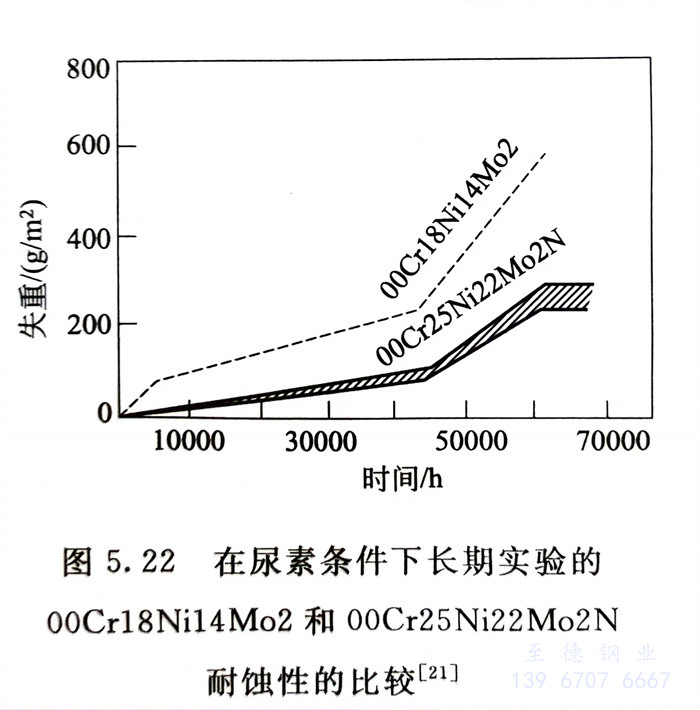

  00Cr25Ni22Mo2N（2RE69）是目前優(you)于(yu)316UG的(de)最好(hao)的(de)一(yi)(yi)種耐高(gao)溫、高(gao)壓下尿素(su)腐(fu)蝕(shi)的(de)一(yi)(yi)種高(gao)牌號不(bu)銹(xiu)鋼。由于(yu)316UG長期使用(yong)后耐蝕(shi)性仍(reng)顯(xian)不(bu)足（圖5.22），00Cr25Ni22Mo2N的(de)使用(yong)范圍在不(bu)斷擴大(da)。

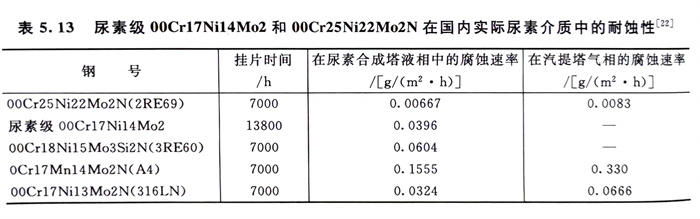

  表(biao)5.13列出了尿素級316L（316UG）和(he)00Cr25Ni22Mo2在(zai)國內大(da)型尿素生產廠實際(ji)掛片試驗結果。可以看出，在(zai)尿素合成塔(ta)和(he)汽提塔(ta)中，00Cr25Ni22Mo2N的(de)(de)耐蝕(shi)性是最好的(de)(de)。而無鎳的(de)(de)鉻錳氮不銹鋼(gang)0Cr17Mn14Mo2N （A4）的(de)(de)耐蝕(shi)性則是最差的(de)(de)。
